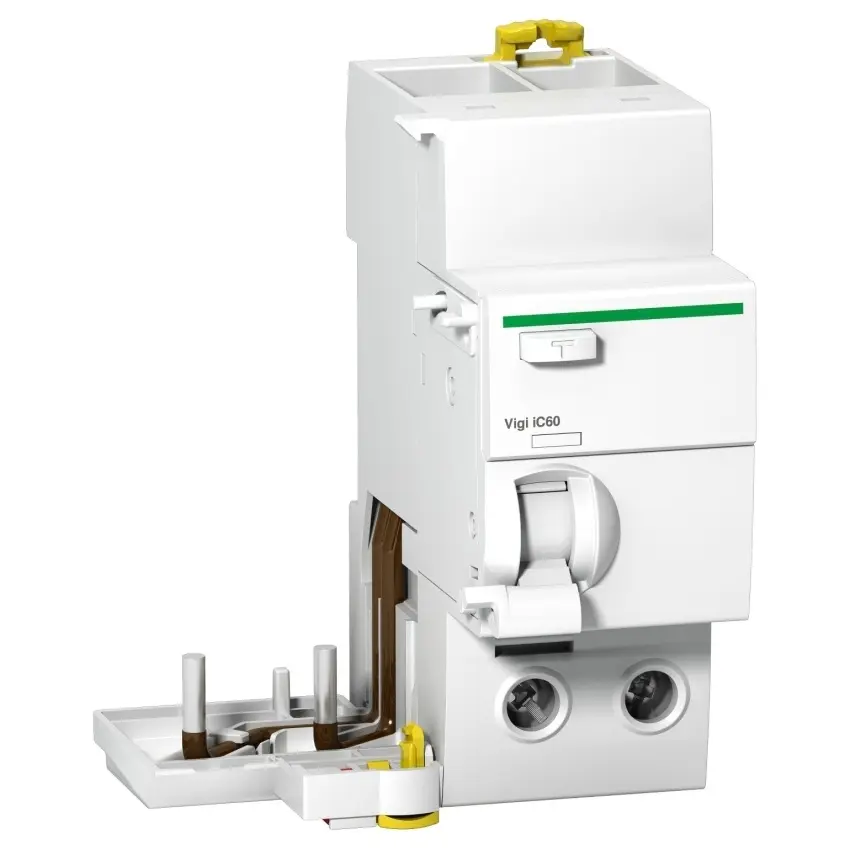

SCHNEIDER ACTI9 SPOUŠŤ CHRÁNIČ VIGI IC60 2P 63A 30MA A A9W21263

  Doplňkový proudový chránič Acti9 Vigi iC60 je napěťově nezávislé zařízení určené k ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83716895 Zkopírováno

Kód dodavatele: A9W21263 Zkopírováno

EAN: 3606480443428 Zkopírováno

Jmenovitý proud: 63 A

Odolnost proti rázovému proudu: 0.25 kA

Jmenovitý svodový proud: 0.03 - 0.03 A

Teplota okolí během provozu: -25 - 60 °C

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry



Doplňkový proudový chránič Acti9 Vigi iC60 je napěťově nezávislé zařízení určené k ochraně proti zemnímu proudu v elektrických instalacích. Je navržen pro dvoupólové provedení s jmenovitým proudem 63 A a citlivostí 30 mA, typ ochrany A. Chránič je kompatibilní s jističi řady Acti9 iC60 a instaluje se nacvaknutím na DIN lištu přímo na výstupní straně jističe. Zařízení splňuje normy EN 61009-1 a IEC 61009-1 a je určeno pro sítě AC s frekvencí 50/60 Hz.



Klíčové vlastnosti

  • Doplňkový proudový chránič pro jističe Acti9 iC60
  • Dvoupólové provedení, jmenovitý proud 63 A
  • Citlivost 30 mA, typ ochrany A
  • Napěťově nezávislé provedení
  • Montáž nacvaknutím na DIN lištu
  • Jmenovité pracovní napětí 230/400 V AC
  • Stupeň krytí IP20, IP40 v modulárním rozvaděči
Název parametru Hodnota
Jmenovitý proud 63 A
Odolnost proti rázovému proudu 0.25 kA
Jmenovitý svodový proud 0.03 - 0.03 A
Teplota okolí během provozu -25 - 60 °C
Počet pólů 2
Krytí (IP) IP20
Provedení proti náhodnému sepnutí Ne
Typ svodového proudu A
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Jmenovité impulzní výdržné napětí Uimp 6 kV
Kmitočet 50/60 Hz
Nastavitelná doba zpoždění Ne
Jmenovité provozní napětí Ui 500 V
Jmenovité napětí 230 - 240 V
Max. doba zpoždění 0 ms
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
S aretačním zařízením Ne
Stupeň znečištění 3
Ztrátový výkon 2.3 W
Nastavitelný jmenovitý chybový proud Ne
