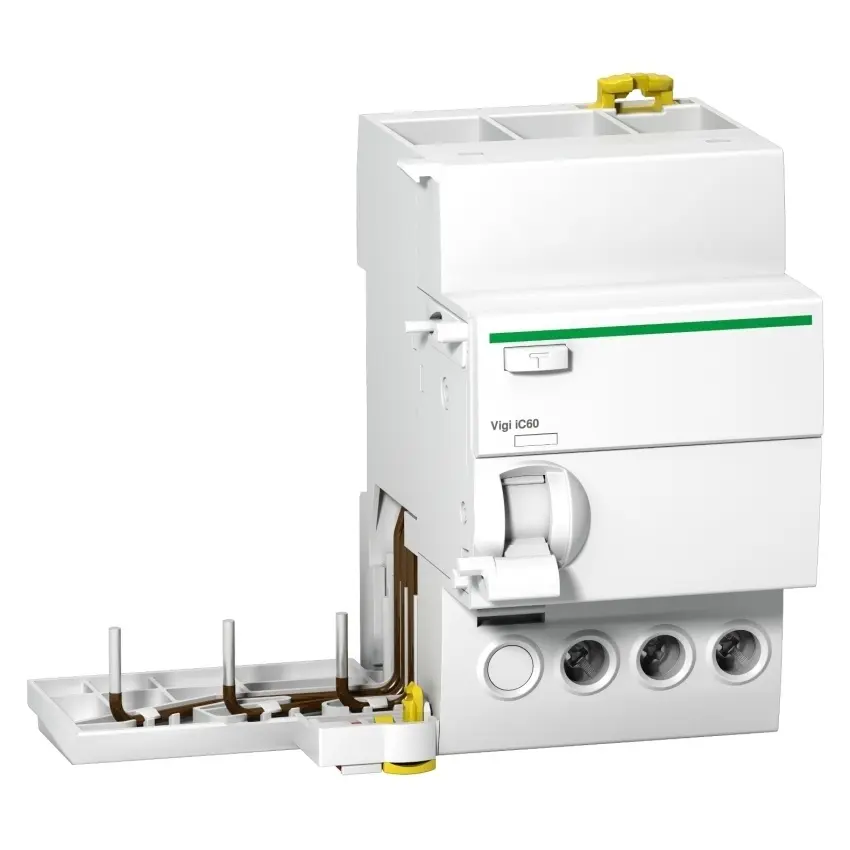

SCHNEIDER ACTI9 SPOUŠŤ CHRÁNIČ VIGI IC60 3P 25A 30MA A, A9W21325

Tento Acti9 Vigi iC60 je modulární přídavný proudový chránič. Jedná se o 3P chránič s jmen... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83598858 Zkopírováno

Kód dodavatele: A9W21325 Zkopírováno

EAN: 3606480443473 Zkopírováno

Jmenovitý proud: 25 A

Odolnost proti rázovému proudu: 0.25 kA

Jmenovitý svodový proud: 0.03 - 0.03 A

Teplota okolí během provozu: -25 - 60 °C

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Tento Acti9 Vigi iC60 je modulární přídavný proudový chránič. Jedná se o 3P chránič s jmenovitým proudem 25 A a provozním napětím 400 V AC až 415 V AC dle normy IEC 61009-1. Třída ochrany proti zemnímu svodu je typu A s citlivostí 30 mA a technologií nezávislou na napětí. Tento produkt chrání před zkratem, přetížením kabelu, úrazem elektrickým proudem nepřímým kontaktem a nebezpečím požáru. Okénko VisiTrip indikuje vypnutí poruchy červeným mechanickým indikátorem na přední straně. Lze jej kombinovat s jističem Acti9 iC60 pro ochranu osob a instalací. Tento produkt splňuje normy IEC 61009-1 a EN 61009-1. Jmenovité provozní napětí Ue je 400 V AC. Jmenovité izolační napětí Ui je 500 V AC. Jmenovité impulzní výdržné napětí Uimp je 6 kV. Stupeň znečištění je 3. Lze jej namontovat na DIN lištu. Šířka v rozteči 9 mm je 6. Rozměry jsou (Š) 108 mm x (V) 91 mm x (H) 74 mm. Hmotnost je 0,21 kg. Stupeň krytí je IP20 a IP40 v pouzdře. Provozní teplota -25 °C až +60 °C. Skladovací teplota je -40 °C až +85 °C.

Název parametru Hodnota
Jmenovitý proud 25 A
Odolnost proti rázovému proudu 0.25 kA
Jmenovitý svodový proud 0.03 - 0.03 A
Teplota okolí během provozu -25 - 60 °C
Počet pólů 3
Krytí (IP) IP20
Provedení proti náhodnému sepnutí Ne
Typ svodového proudu A
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Jmenovité impulzní výdržné napětí Uimp 6 kV
Kmitočet 50/60 Hz
Nastavitelná doba zpoždění Ne
Jmenovité provozní napětí Ui 500 V
Jmenovité napětí 400 - 415 V
Max. doba zpoždění 0 ms
Připojitelný průřez vícedrátového vodiče 1 - 16 mm2
S aretačním zařízením Ne
Stupeň znečištění 3
Ztrátový výkon 1.4 W
Nastavitelný jmenovitý chybový proud Ne
