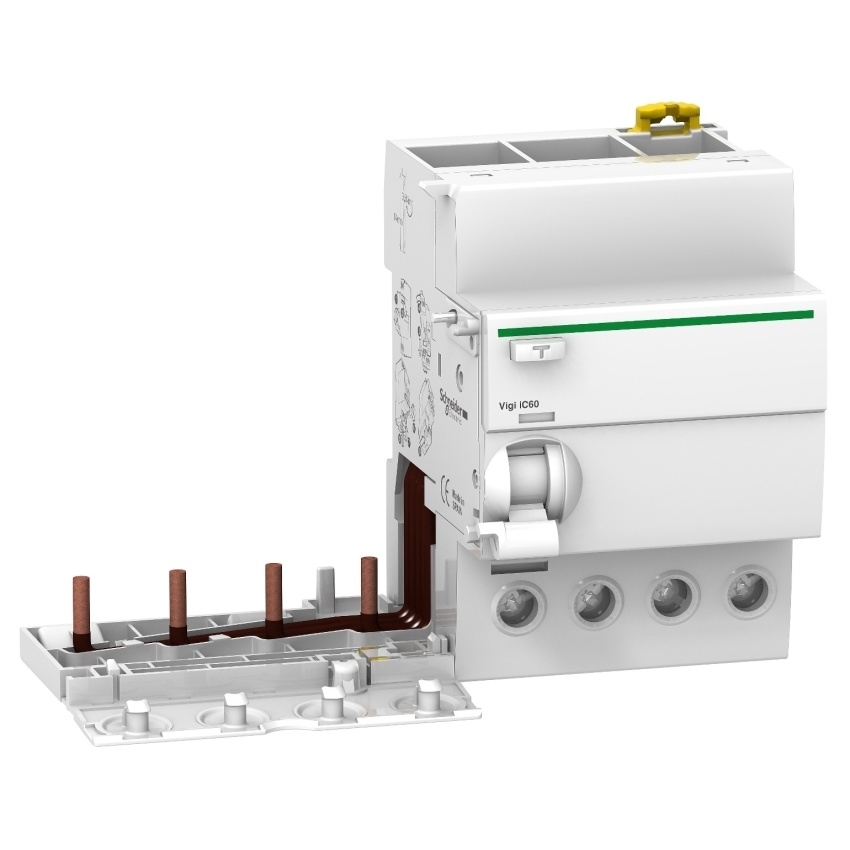

SCHNEIDER ACTI9 SPOUŠŤ CHRÁNIČOVÁ VIGI IC60 4P 63A, A9V44463

Acti 9 Vigi iC60 je modulární doplňkový proudový chránič. Je 4P, jmenovitý proud je 63 A, ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83495985 Zkopírováno

Kód dodavatele: A9V44463 Zkopírováno

EAN: 3606480087455 Zkopírováno

Jmenovitý proud: 63 A

Odolnost proti rázovému proudu: 0.25 kA

Jmenovitý svodový proud: 0.3 - 0.3 A

Teplota okolí během provozu: -5 - 60 °C

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Acti 9 Vigi iC60 je modulární doplňkový proudový chránič. Je 4P, jmenovitý proud je 63 A, provozní napětí 400 V AC až 415 V AC podle IEC 6109-1. Třída proudového chrániče je typ ACP s citlivostí 300mA a technologií nezávislou na napětí. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Zde je okno VisiTrip, které signalizuje poruchu červeným mechanickým indikátorem na přední straně. Lze jej kombinovat s C60 nebo Acti 9 Reflex iC60, a zajistit tak ochranu osob a zařízení. Tento produkt je v souladu se standardem IEC 61009-1 a IEC 61009-1. Hodnota provozního napětí Ue je 400 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Stupeň znečištění je 3. Lze jej upevnit na lištu DIN. Šířka v 9mm rozteč je 7. Rozměry jsou (Š) 135 mm x (V) 91 mm x (H) 73,5 mm. Hmotnost je 0,245 kg. Stupeň ochrany je IP20 A IP40 V BOXU. Provozní teplota -5°C až +60°C. Skladovací teplota je -40 °C až +85 °C.

Název parametru Hodnota
Jmenovitý proud 63 A
Odolnost proti rázovému proudu 0.25 kA
Jmenovitý svodový proud 0.3 - 0.3 A
Teplota okolí během provozu -5 - 60 °C
Počet pólů 4
Krytí (IP) IP20
Provedení proti náhodnému sepnutí Ne
Typ svodového proudu AC
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Jmenovité impulzní výdržné napětí Uimp 6 kV
Kmitočet 50/60 Hz
Nastavitelná doba zpoždění Ne
Jmenovité provozní napětí Ui 500 V
Jmenovité napětí 230 - 415 V
Max. doba zpoždění 0 ms
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
S aretačním zařízením Ne
Stupeň znečištění 3
Ztrátový výkon 2.3 W
Nastavitelný jmenovitý chybový proud Ne
