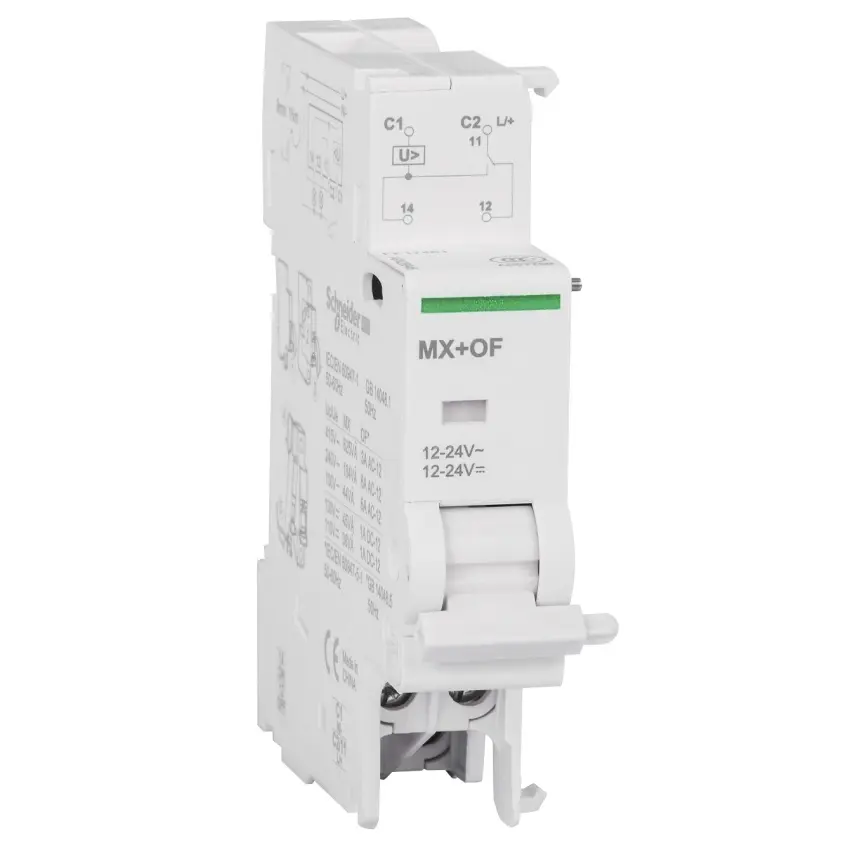

SCHNEIDER ACTI9 SPOUŠŤ PODPĚŤOVÁ MXOF 24V CA A9N26948

Schneider Electric A9N26948MX Shunt Trip MX plus 1 OF 24Vac dcToto Acti 9 MX+OFN vypínací ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82696043 Zkopírováno

Kód dodavatele: A9N26948 Zkopírováno

EAN: 3606480382970 Zkopírováno

Jmenovité napětí: 24 V

Počet rozpínacích kontaktů: 0

Počet přepínacích kontaktů: 1

Počet spínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství

Schneider Electric A9N26948

MX Shunt Trip MX plus 1 OF 24Vac dc

Toto Acti 9 MX+OFN vypínací spoušť je elektrická vypínací pomocná funkce s otevřeným/zavřeným pomocným kontaktem. Je určen pro C60, C120, DPN, DPN Vigi, C60H-DC, SW60-DC, C60PVV-DC, C60 NA-DC, C120NANA. Toto zařízení zahrnuje kontakt OFZ pro označení polohy jističe. Nouzový vypínač normálně otevřeným tlačítkem. Poskytuje vzdálenou indikaci polohy přidruženého zařízení. Při zapnutí zařízení produkt vypíná přidružené zařízení. Šířka v 9mm rozteč je 2. Na přední straně je mechanické světlo indikátoru stavu. Provozní napětí Ue je 24 až 24 V ss. nebo 12 až 24 V stř. Provozní frekvence je 50 Hz nebo 60 Hz. Jmenovitý provozní proud Ie je 6 A pod 24 V ss., 2 A pod 48 V ss., 1,5 A pod 60 V ss., 1 A pod 130 V ss. Jmenovitý provozní proud Ie je 6 A pod 24 V stř. až 240 V stř., 3 A pod 415 V stř. Provozní teplota je -25 °C až + 50 °C. Skladovací teplota je -40 °C až +85 °C. Tento produkt splňuje normy IEC/EN 60947-5-1.

Název parametru Hodnota
Jmenovité napětí 24 V
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 1
Počet spínacích kontaktů 0
Montáž přístroje Jistič vedení
Vhodné pro max. intenzitu proudu hlavní kontaktní jednotky 125 A
Počet spínačů chybového signálu 0
S autotestem pro funkci svodového proudu Ne
Vhodné pro max. počet pólů hlavní kontaktní jednotky (celkem) 4
Šířka v modulárních jednotkách 1
Druh napětí AC/DC
Funkce Bočníková spoušť (pro výkonový jistič)
Všechny parametry
Název parametru Hodnota
Jmenovité napětí 24 V
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 1
Počet spínacích kontaktů 0
Montáž přístroje Jistič vedení
Vhodné pro max. intenzitu proudu hlavní kontaktní jednotky 125 A
Počet spínačů chybového signálu 0
S autotestem pro funkci svodového proudu Ne
Vhodné pro max. počet pólů hlavní kontaktní jednotky (celkem) 4
Šířka v modulárních jednotkách 1
Druh napětí AC/DC
Funkce Bočníková spoušť (pro výkonový jistič)
