SCHNEIDER ACTI9 SVODIČ IPRD 350V 3P+N A9L08600

Schneider Electric A9L08600iPRD8 modular surge arrester - 3P + N - 350VTento přepěťový chr... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82099376 Zkopírováno

Kód dodavatele: A9L08600 Zkopírováno

EAN: 3606480506543 Zkopírováno

Způsob montáže: DIN lišta 35 mm

S komunikačním kontaktem: Ne

Konstrukční velikost: 4 TE

Napěťová ochranná hladina: 1.2 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Související

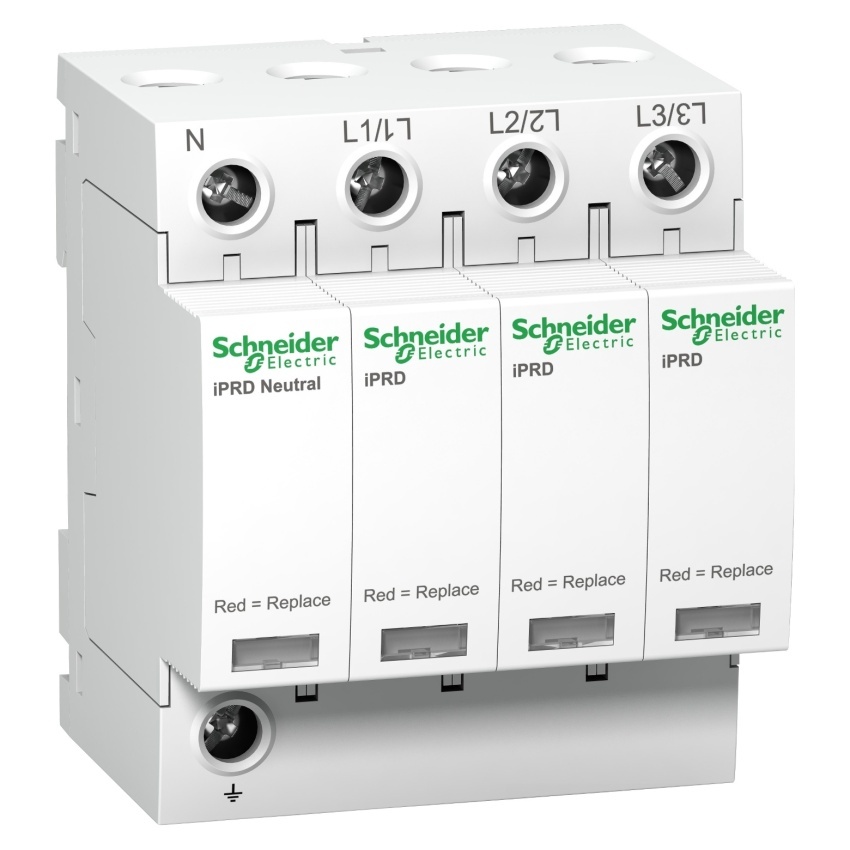

Schneider Electric A9L08600

iPRD8 modular surge arrester - 3P + N - 350V

Tento přepěťový chránič iPRD8 chrání instalace 3P+N. Umožňuje rychlou výměnu poškozených kazet. Maximální vybíjecí proud Imax je 8 kA .Jmenovitý vybíjecí proud je 2,5 kA. iPRD8r zajišťuje sekundární ochranu zařízení a je umístěn v kaskádě se vstupními svodiči přepětí. Tato svodič přepětí je požadována, pokud jsou zátěže, které mají být chráněny, ve vzdálenosti větší než 10 m od přívodního svodiče přepětí. Uc maximální trvalé provozní napětí v běžném režimu je 260V AC mezi N a zemí a je mezi fází a zemí 350V. Úroveň ochrany při zvýšeném napětí je v běžném režimu 1,4 kV mezi N a zemí typu 2 a 1,1 kV mezi N a PE typu 3. Úroveň ochrany nahoru v rozdílovém režimu (mezi fází a nulovým vodičem) je 1 kV typu 2 a 1,1 kV v typu 3. Provozní napětí Ue je 230 VAC +/- 10 %. Barva produktu je bílá (RAL9003).Rozměry jsou (Š) 72mm x (V) 85mm x (H) 69mm. Hmotnost je 414 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.

Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
S komunikačním kontaktem Ne
Konstrukční velikost 4 TE
Napěťová ochranná hladina 1.2 kV
Maximální trvalé napětí AC 350 V
Jmenovitý svodový rázový proud (8/20) 2.5 kA
Jmenovité napětí AC 400 V
Zkušební třída typ 2 Ano
Napěťová ochranná hladina L-N 1.1 kV
Signalizace na přístroji Optické
Krytí (IP) IP20
Napěťová ochranná hladina N-PE 1.1 kV
Integrovaná předřazená pojistka Ne
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Počet vodičů (bez uzemnění) 3
Soustava TN Ne
Soustava DC Ne
Soustava TN-S Ano
Soustava jiná Ne
Max. svodový proud (8/20) 8 kA
Soustava TN-C Ne
Soustava IT Ne
Soustava TT Ano
Soustava TN-C-S Ne
Bez unikajícího proudu Ne
Integrovaná ochrana proti zkratu Ne
Jmenovitý zkratový proud (Isccr) 50 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 25
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
