SCHNEIDER ACTI9 SVODIČ IPRD20 350V 3P A9L20300

Schneider Electric A9L20300iPRD20 modular surge arrester - 3P - 350VTento přepěťový chráni... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81764100 Zkopírováno

Kód dodavatele: A9L20300 Zkopírováno

EAN: 3606480506475 Zkopírováno

Způsob montáže: DIN lišta 35 mm

S komunikačním kontaktem: Ne

Konstrukční velikost: 3 TE

Napěťová ochranná hladina: 1.4 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Související

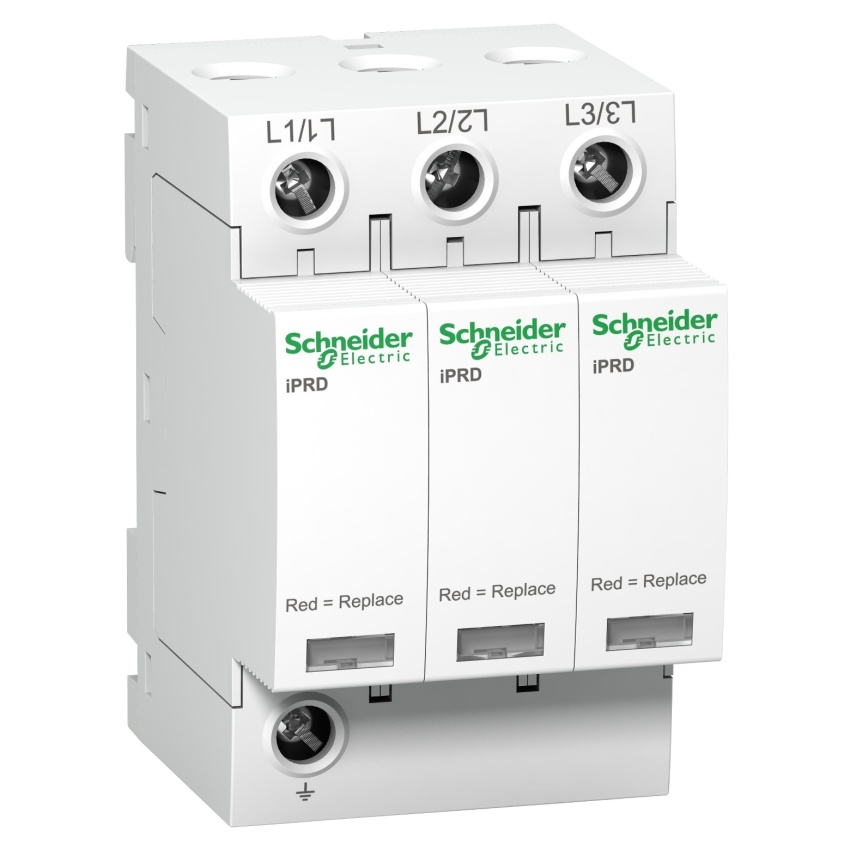

Schneider Electric A9L20300

iPRD20 modular surge arrester - 3P - 350V

Tento přepěťový chránič iPRD20 chrání 3P instalace. Umožňuje rychlou výměnu poškozených kazet. Toto zařízení typu 2 se doporučuje pro střední úroveň rizika a vstupní panel. Lze jej převrátit, aby bylo možné procházet vodičem a nulovým/zemským kabelem buď shora, nebo spodní stranou. Přidružená vypínací schopnost Isc může přejít až na 50 kA. Tento uzemňovací systém Acti9 iPRD20 je kompatibilní se systémy uzemnění TTN a TN-S. Uc maximální trvalé provozní napětí v běžném režimu je 260V AC mezi N a E a 350V AC mezi fází a zemí. Uc maximální trvalé provozní napětí v rozdílovém režimu (mezi fází a nulovým) je 350 V AC. Úroveň ochrany UPS v rozdílovém režimu (mezi fází a nulovým vodičem) je 1,1 kV. Úroveň ochrany nahoru v běžném režimu (mezi nulovým a zemní) je 1,4 kV. Provozní napětí Ue je 230 VAC +/- 10 %. Barva produktu je bílá (RAL9003).Rozměry jsou (Š) 54mm x (V) 85mm x (H) 69mm. Hmotnost je 317 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.

Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
S komunikačním kontaktem Ne
Konstrukční velikost 3 TE
Napěťová ochranná hladina 1.4 kV
Maximální trvalé napětí AC 350 V
Jmenovitý svodový rázový proud (8/20) 5 kA
Jmenovité napětí AC 400 V
Zkušební třída typ 2 Ano
Napěťová ochranná hladina L-N 1.1 kV
Signalizace na přístroji Optické
Krytí (IP) IP20
Napěťová ochranná hladina N-PE 1.4 kV
Integrovaná předřazená pojistka Ne
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Počet vodičů (bez uzemnění) 3
Soustava TN Ne
Soustava DC Ne
Soustava TN-S Ne
Soustava jiná Ne
Max. svodový proud (8/20) 20 kA
Soustava TN-C Ano
Soustava IT Ne
Soustava TT Ne
Soustava TN-C-S Ne
Bez unikajícího proudu Ne
Integrovaná ochrana proti zkratu Ne
Jmenovitý zkratový proud (Isccr) 50 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 40
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
