SCHNEIDER ACTI9 SVODIČ IPRD20 350V 3P+N A9L20600

Schneider Electric A9L20600iPRD20 modular surge arrester - 3P + N - 350VTento přepěťový ch... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82396611 Zkopírováno

Kód dodavatele: A9L20600 Zkopírováno

EAN: 3606480506468 Zkopírováno

Zkušební třída typ 2: Ano

Krytí (IP): IP20

Max. průřez pružného vodiče (jemné lanko): 35 mm2

Konstrukční velikost: 4 TE

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Související

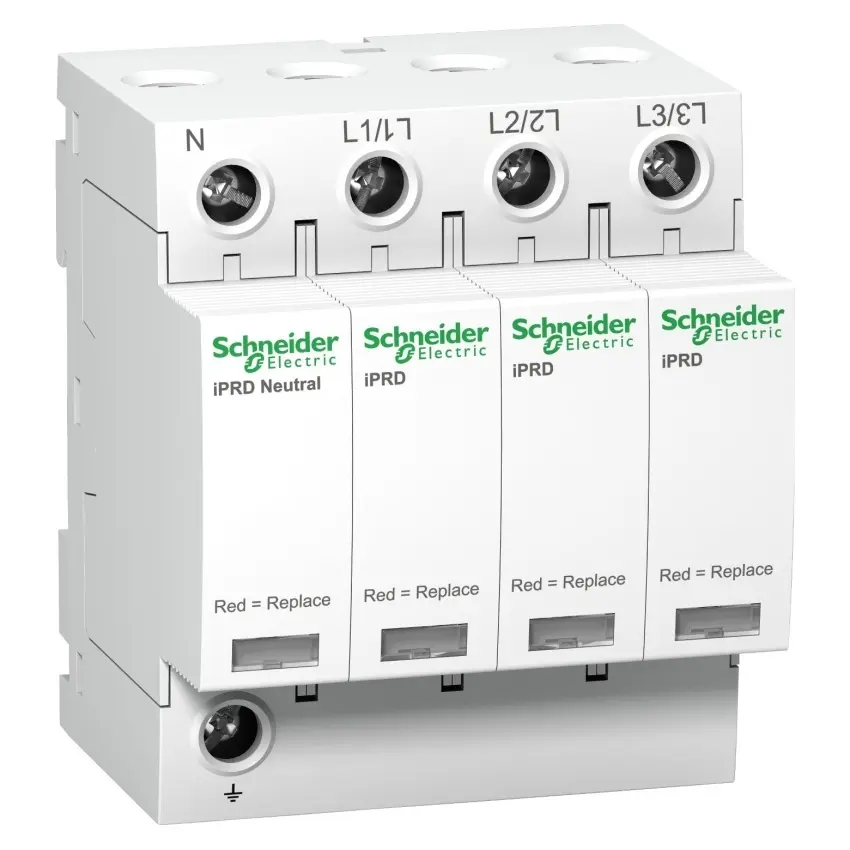

Schneider Electric A9L20600

iPRD20 modular surge arrester - 3P + N - 350V

Tento přepěťový chránič iPRD20 chrání instalace 3P+N. Umožňuje rychlou výměnu poškozených kazet. Toto zařízení typu 2 se doporučuje pro střední úroveň rizika a vstupní panel. Lze jej převrátit, aby bylo možné procházet vodičem a nulovým/zemským kabelem buď shora, nebo spodní stranou. Přidružená vypínací schopnost Isc může přejít až na 50 kA. Tento uzemňovací systém Acti9 iPRD20 je kompatibilní se systémy uzemnění TTN a TN-S. Jmenovitý vybíjecí proud Imax je 20 kA. Jmenovitý vybíjecí proud je 5 kA. Uc maximální trvalé provozní napětí v běžném režimu je 260V AC mezi N a E a 350V AC mezi fází a zemí. Úroveň ochrany UPS v rozdílovém režimu (mezi fází a nulovým vodičem) je 1,1 kV. Úroveň ochrany nahoru v běžném režimu (mezi nulovým a zemní) je 1,4 kV. Provozní napětí Ue je 230 VAC nebo 400 VAC +/- 10 %. Provozní frekvence je 50 Hz nebo 60 Hz. Rozměry jsou (Š) 72 mm x (V) 85 mm x (H) 69 mm. Šířka v roztečí 9 mm je 8. Hmotnost je 450 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.

Název parametru Hodnota
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Konstrukční velikost 4 TE
Počet vodičů (bez uzemnění) 3
Soustava TN Ne
Soustava DC Ne
Způsob montáže DIN lišta 35 mm
Soustava TN-S Ano
Soustava jiná Ne
Napěťová ochranná hladina N-PE 1.4 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. svodový proud (8/20) 20 kA
Napěťová ochranná hladina L-N 1.1 kV
Signalizace na přístroji Optické
Jmenovité napětí AC 400 V
Soustava TN-C Ne
Maximální trvalé napětí AC 350 V
Integrovaná předřazená pojistka Ne
Soustava IT Ne
S komunikačním kontaktem Ne
Soustava TT Ano
Napěťová ochranná hladina 1.1 kV
Jmenovitý svodový rázový proud (8/20) 5 kA
Soustava TN-C-S Ne
Bez unikajícího proudu Ne
Integrovaná ochrana proti zkratu Ne
Jmenovitý zkratový proud (Isccr) 50 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 40
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
