SCHNEIDER ACTI9 SVODIČ IPRD20 3P+N A9L20601

Schneider Electric A9L20601iPRD20r modular surge arrester - 3P + N - 350V - with remote tr... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81793291 Zkopírováno

Kód dodavatele: A9L20601 Zkopírováno

EAN: 3606480506437 Zkopírováno

Způsob montáže: DIN lišta 35 mm

S komunikačním kontaktem: Ano

Konstrukční velikost: 4 TE

Napěťová ochranná hladina: 1.4 kV

Na objednání obvykle do 12 dnů

K vyzvednutí na pobočkách obvykle do 12 dnů

Popis Parametry Související

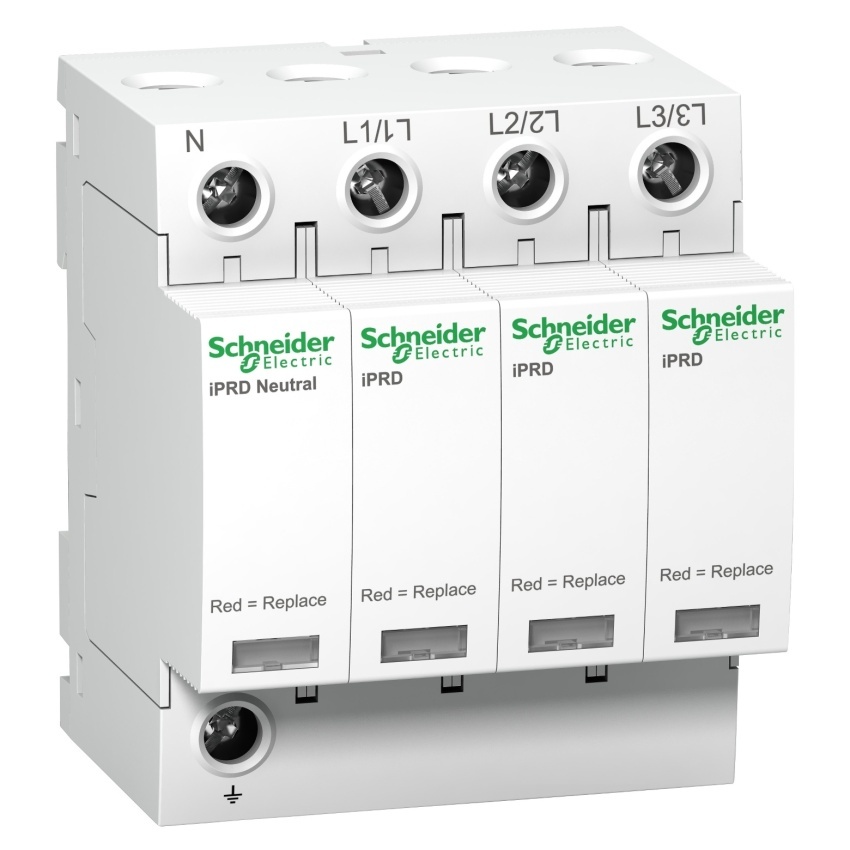

Schneider Electric A9L20601

iPRD20r modular surge arrester - 3P + N - 350V - with remote transfert

Tento přepěťový chránič iPRD20r chrání instalace 3P+N. umožňuje rychlou výměnu poškozených zásobníků. Toto zařízení typu 2 se doporučuje pro střední úroveň rizika a vstupní panel. Nabízí vzdálené hlášení zprávy "zásobník musí být změněn". Lze jej převrátit, aby bylo možné procházet vodičem a nulovým/zemským kabelem buď shora, nebo spodní stranou. Přidružená vypínací schopnost Isc může přejít až na 50 kA. Je kompatibilní se zemnícím systémem TTN a TN-S. Jmenovitý vybíjecí proud Imax až 40 kA. Jmenovitý vybíjecí proud 15 kA. Uc maximální trvalé provozní napětí v rozdílovém režimu (mezi fází a nulovým) je 350 V AC. Uc maximální trvalé provozní napětí v běžném režimu (mezi N a Uzem) je 260 V AC. Maximální úroveň ochrany napájení je 1,4 kV v běžném režimu a 1,2 kV v rozdílovém režimu. Servisní napětí Un je 230 V stř. nebo 400 V stř. Provozní frekvence je 50 Hz nebo 60 Hz. Rozměry jsou (Š) 72 mm x (V) 85 mm x (H) 69 mm. Šířka v roztečí 9 mm je 8. Hmotnost je 450 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.

Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
S komunikačním kontaktem Ano
Konstrukční velikost 4 TE
Napěťová ochranná hladina 1.4 kV
Maximální trvalé napětí AC 350 V
Jmenovitý svodový rázový proud (8/20) 5 kA
Jmenovité napětí AC 400 V
Zkušební třída typ 2 Ano
Napěťová ochranná hladina L-N 1.2 kV
Signalizace na přístroji Optické
Krytí (IP) IP20
Napěťová ochranná hladina N-PE 1.4 kV
Integrovaná předřazená pojistka Ne
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Počet vodičů (bez uzemnění) 4
Soustava TN Ne
Soustava DC Ne
Soustava TN-S Ano
Soustava jiná Ne
Max. svodový proud (8/20) 20 kA
Soustava TN-C Ne
Soustava IT Ne
Soustava TT Ano
Soustava TN-C-S Ne
Bez unikajícího proudu Ne
Integrovaná ochrana proti zkratu Ne
Jmenovitý zkratový proud (Isccr) 50 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 40
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Všechny parametry
