SCHNEIDER ACTI9 SVODIČ IPRD40R 350V 3P A9L40301

Schneider Electric A9L40301iPRD40r modular surge arrester - 3P - 350V - with remote transf... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82891254 Zkopírováno

Kód dodavatele: A9L40301 Zkopírováno

EAN: 3606480506352 Zkopírováno

Bez unikajícího proudu: Ne

Napěťová ochranná hladina: 1.4 kV

Integrovaná ochrana proti zkratu: Ne

S komunikačním kontaktem: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

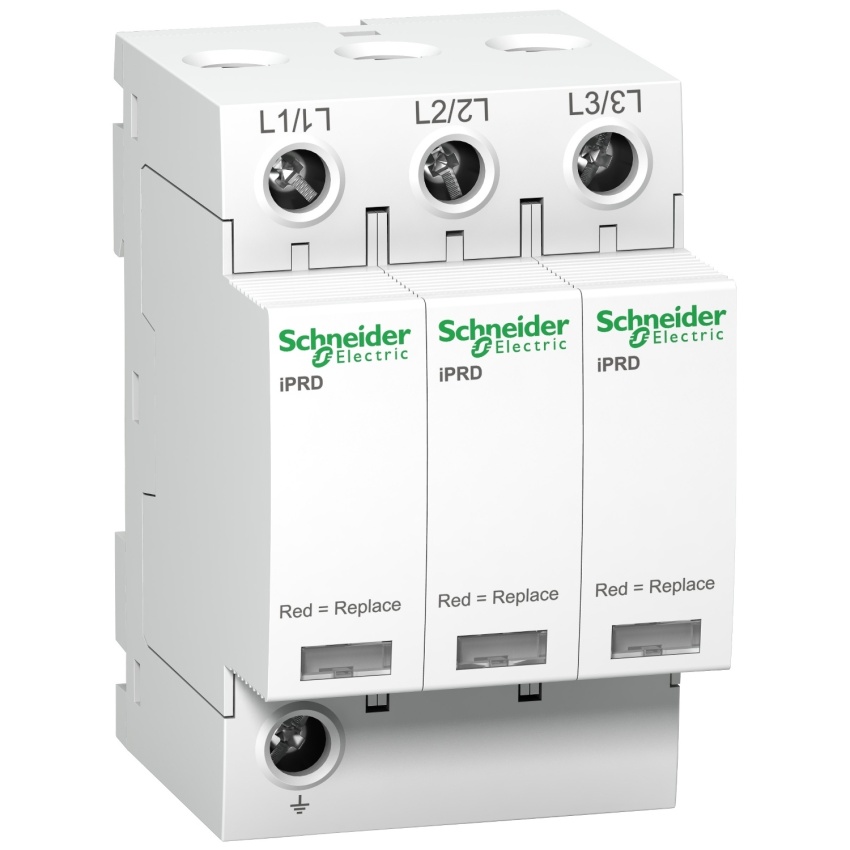

Schneider Electric A9L40301

iPRD40r modular surge arrester - 3P - 350V - with remote transfert

Tento přepěťový chránič iPRD40r chrání 3P instalace. Umožňuje rychlou výměnu poškozených kazet. Toto zařízení typu 2 se doporučuje pro vysokou úroveň rizika ve vstupní desce. Nabízí vzdálené hlášení zprávy "zásobník musí být změněn". Lze jej převrátit, aby bylo možné procházet vodičem a nulovým/zemským kabelem buď shora, nebo spodní stranou. Přidružená vypínací schopnost Isc může přejít až na 50 kA. Je kompatibilní se zemnícím systémem TTN a TN-S. Uc maximální trvalé provozní napětí v běžném režimu (mezi fází a zemí) je 350 V stř. Maximální úroveň ochrany napájení v běžném režimu (mezi fází a zemí) je 1,6 kV. Provozní napětí Ue je 230 VAC +/- 10 %. Barva produktu je bílá (RAL9003).Rozměry jsou (Š) 54mm x (V) 85mm x (H) 69mm. Hmotnost je 323 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.

Název parametru Hodnota
Bez unikajícího proudu Ne
Napěťová ochranná hladina 1.4 kV
Integrovaná ochrana proti zkratu Ne
S komunikačním kontaktem Ano
Konstrukční velikost 3 TE
Jmenovité napětí AC 350 V
Krytí (IP) IP20
Max. svodový proud (8/20) 40 kA
Jmenovitý zkratový proud (Isccr) 50 kA
Jmenovitý svodový rázový proud (8/20) 15 kA
Počet vodičů (bez uzemnění) 3
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ano
Soustava TN-S Ne
Soustava TT Ne
Způsob montáže DIN lišta 35 mm
Soustava jiná Ne
Soustava TN-C-S Ne
Signalizace na přístroji Optické
Maximální nadproudová ochrana, paralelní připojení (pojistka) 63
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Soustava DC Ne
Integrovaná předřazená pojistka Ne
Zkušební třída typ 2 Ano
Maximální trvalé napětí AC 350 V
