SCHNEIDER ACTI9 SVODIČ IPRD40R 350V 4P A9L40401

Schneider Electric A9L40401iPRD40r modular surge arrester - 4P - 350V - with remote transf... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82696709 Zkopírováno

Kód dodavatele: A9L40401 Zkopírováno

EAN: 3606480506338 Zkopírováno

Zkušební třída typ 2: Ano

Krytí (IP): IP20

Max. průřez pružného vodiče (jemné lanko): 16 mm2

Konstrukční velikost: 4 TE

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Související

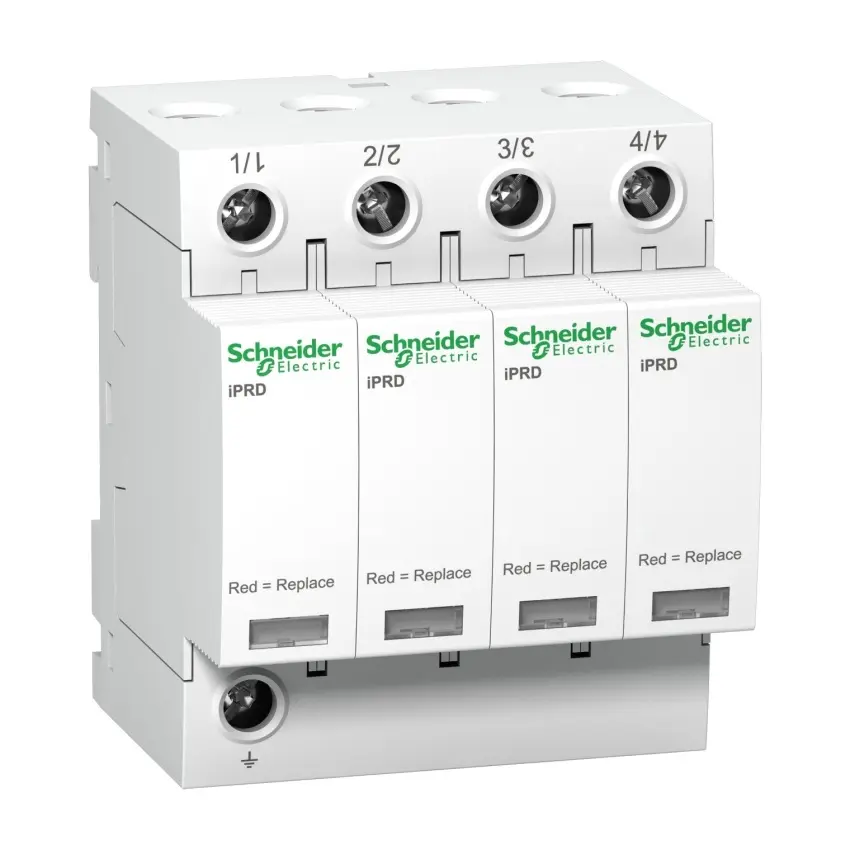

Schneider Electric A9L40401

iPRD40r modular surge arrester - 4P - 350V - with remote transfert

Tento přepěťový chránič iPRD40r chrání 4P instalace. Umožňuje rychlou výměnu poškozených kazet. Toto zařízení typu 2 se doporučuje pro vysokou úroveň rizika ve vstupní desce. Nabízí vzdálené hlášení zprávy "zásobník musí být změněn". Lze jej převrátit, aby bylo možné procházet vodičem a nulovým/zemským kabelem buď shora, nebo spodní stranou. Přidružená vypínací schopnost Isc může přejít až na 50 kA. Je kompatibilní se zemnícím systémem TTN a TN-S. Maximální trvalé provozní napětí Uc v běžném režimu (L/PE nebo N/PEP) je 350 VAC. Maximální úroveň ochrany napájení v běžném režimu (L/PE nebo N/PE) je 1,4 kV. Provozní napětí Ue je 230 VAC +/- 10 %. Barva produktu je bílá (RAL9003).Rozměry jsou (Š) 72mm x (V) 85mm x (H) 69mm. Hmotnost je 422 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.

Název parametru Hodnota
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Konstrukční velikost 4 TE
Počet vodičů (bez uzemnění) 4
Soustava TN Ne
Soustava DC Ne
Způsob montáže DIN lišta 35 mm
Soustava TN-S Ne
Soustava jiná Ne
Napěťová ochranná hladina N-PE 1.6 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. svodový proud (8/20) 40 kA
Signalizace na přístroji Optické
Jmenovité napětí AC 350 V
Soustava TN-C Ano
Maximální trvalé napětí AC 350 V
Integrovaná předřazená pojistka Ne
Soustava IT Ne
S komunikačním kontaktem Ano
Soustava TT Ne
Napěťová ochranná hladina 1.6 kV
Jmenovitý svodový rázový proud (8/20) 15 kA
Soustava TN-C-S Ne
Bez unikajícího proudu Ne
Integrovaná ochrana proti zkratu Ne
Jmenovitý zkratový proud (Isccr) 50 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 63
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
