SCHNEIDER ACTI9 SVODIČ IPRD65R 350V 3P+N A9L65601

Schneider Electric A9L65601iPRD65r modular surge arrester - 3P + N - 350V - with remote tr... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82395045 Zkopírováno

Kód dodavatele: A9L65601 Zkopírováno

EAN: 3606480504846 Zkopírováno

Způsob montáže: DIN lišta 35 mm

S komunikačním kontaktem: Ano

Konstrukční velikost: 4 TE

Napěťová ochranná hladina: 1.5 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Související

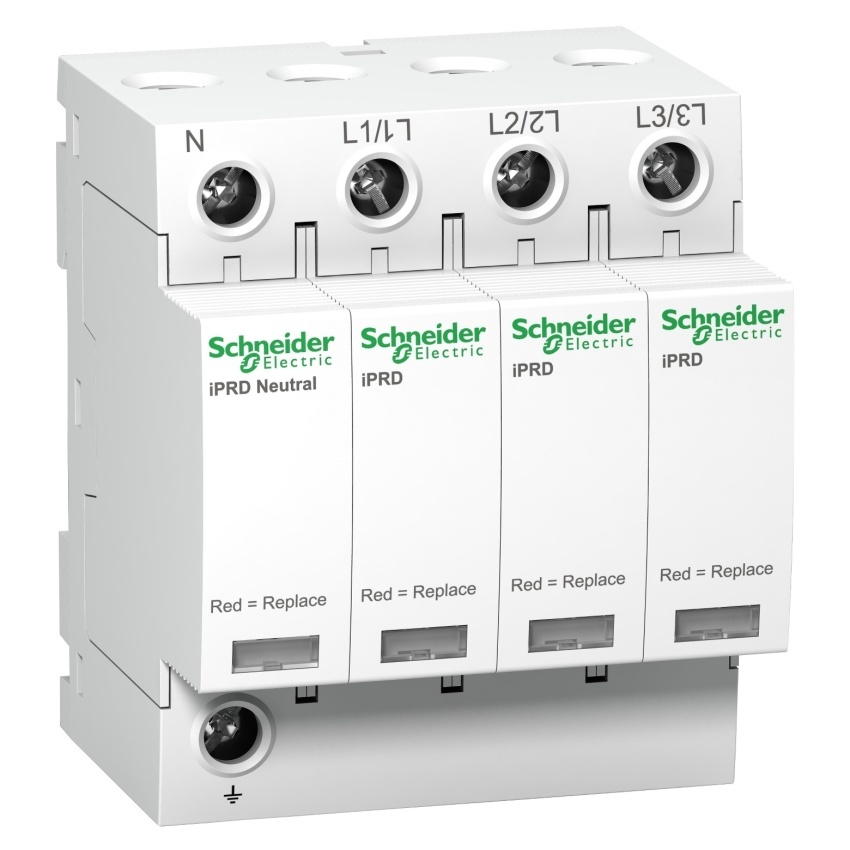

Schneider Electric A9L65601

iPRD65r modular surge arrester - 3P + N - 350V - with remote transfert

Tento přepěťový chránič iPRD65r chrání instalace 3P+N. Umožňuje rychlou výměnu poškozených kazet. Toto zařízení typu 2 se doporučuje pro velmi vysokou úroveň rizika a vstupní panel. Nabízí vzdálené hlášení zprávy "zásobník musí být změněn". Lze jej převrátit, aby bylo možné procházet vodičem a nulovým/zemským kabelem buď shora, nebo spodní stranou. Přidružená vypínací schopnost Isc může přejít až na 50 kA. Je kompatibilní se zemnícím systémem TTN a TN-S. Jmenovitý vybíjecí proud Imax je 65 kA. Jmenovitý vybíjecí proud je 20 kA. Uc maximální trvalé provozní napětí v běžném režimu je 260V AC mezi N a E a 350V AC mezi fází a zemí. Uc maximální trvalé provozní napětí v rozdílovém režimu (mezi fází a nulovým) je 350 V AC. Úroveň ochrany nahoru je 1,5 kV v běžném režimu (N/PE) a v rozdílovém režimu (L/N). Servisní napětí Un je 230 V stř. nebo 400 V stř. Provozní frekvence je 50 Hz nebo 60 Hz. Rozměry jsou (Š) 72 mm x (V) 85 mm x (H) 69 mm. Šířka v roztečí 9 mm je 8. Hmotnost je 450 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt splňuje normy IEC 61643-11:2011 a ENEN61643-11:2012.

Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
S komunikačním kontaktem Ano
Konstrukční velikost 4 TE
Napěťová ochranná hladina 1.5 kV
Maximální trvalé napětí AC 350 V
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 400 V
Zkušební třída typ 2 Ano
Napěťová ochranná hladina L-N 1.5 kV
Signalizace na přístroji Optické
Krytí (IP) IP20
Napěťová ochranná hladina N-PE 1.5 kV
Integrovaná předřazená pojistka Ne
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Počet vodičů (bez uzemnění) 4
Soustava TN Ne
Soustava DC Ne
Soustava TN-S Ano
Soustava jiná Ne
Max. svodový proud (8/20) 65 kA
Soustava TN-C Ne
Soustava IT Ne
Soustava TT Ano
Soustava TN-C-S Ne
Bez unikajícího proudu Ne
Integrovaná ochrana proti zkratu Ne
Jmenovitý zkratový proud (Isccr) 50 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 80
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
