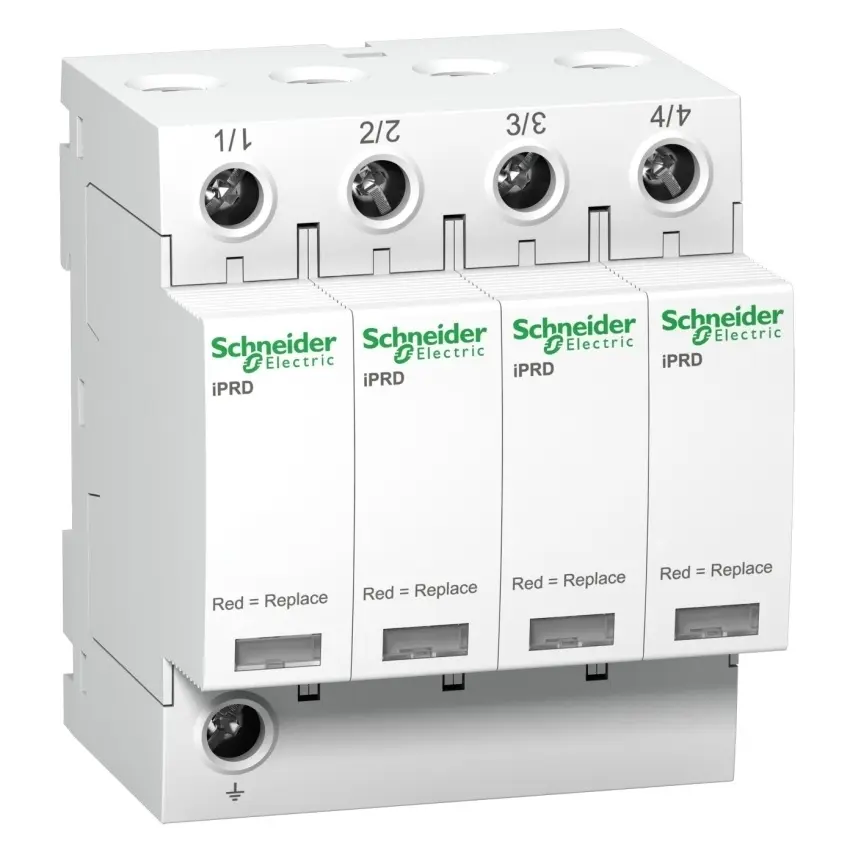

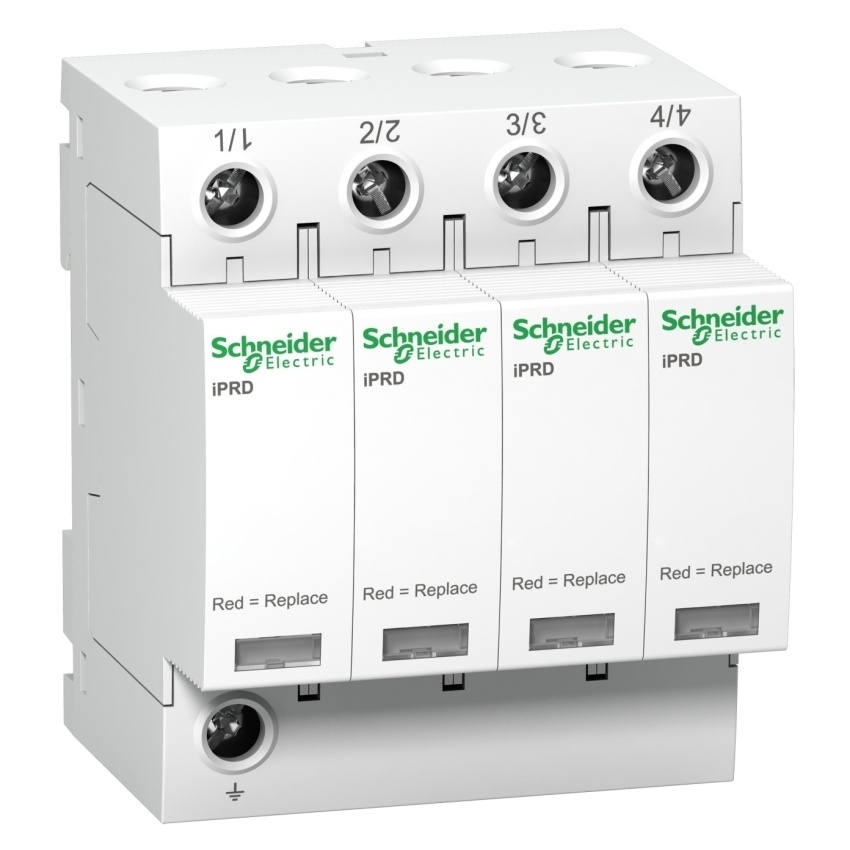

SCHNEIDER ACTI9 SVODIČ IPRD65R 350V 4P A9L65401

Modulární svodič přepětí Schneider Acti9 iPRD65r A9L65401, 4P, 350 V, s dálkovou signaliza... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83726382 Zkopírováno

Kód dodavatele: A9L65401 Zkopírováno

EAN: 3606480504839 Zkopírováno

S komunikačním kontaktem: Ano

Konstrukční velikost: 4 TE

Max. průřez pružného vodiče (jemné lanko): 16 mm2

Max. průřez tuhého (jedno/vícedrátového) vodiče: 25 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Modulární svodič přepětí Schneider Acti9 iPRD65r A9L65401, 4P, 350 V, s dálkovou signalizací.

Schneider A9L65401 je svodič přepětí s odnímatelnou patronou z řady Acti 9 iPRD. Je určen pro elektrickou distribuční síť, uzemňovací soustavu TN-C-S a je v provedení 4P. Jde o svodič přepětí typu 2 v provedení MOV s jmenovitým pracovním napětím 230/400 V AC při 50/60 Hz. Maximální trvalé pracovní napětí Uc je 350 V v common režimu L/PE i N/PE. Produkt má dálkovou signalizaci a montuje se nacvaknutím na DIN lištu.

Klíčové vlastnosti

  • Modulární svodič přepětí s odnímatelnou patronou
  • Typ A9L65401
  • Řada Acti 9 iPRD
  • Krátký název zařízení iPRD65r
  • Provedení 4P
  • Dálková signalizace ano
  • Umístění signalizačních kontaktů 1 SD (1 V/Z)
  • Typ třídy svodiče přepětí Typ 2
  • Provedení svodiče přepětí MOV
  • Určen pro elektrickou distribuční síť
  • Uzemňovací soustava TN-C-S
  • Jmenovité pracovní napětí 230/400 V AC, 50/60 Hz
  • Jmenovitý vybíjecí proud In 20 kA
  • Maximální vybíjecí proud Imax 65 kA
  • Maximální trvalé pracovní napětí Uc 350 V
  • Maximální úroveň ochrany Up < 1,5 kV
  • Montáž nacvaknutím na DIN lištu
  • Šířka 72 mm
  • Výška 85 mm
  • Hloubka 69 mm
Název parametru Hodnota
S komunikačním kontaktem Ano
Konstrukční velikost 4 TE
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Krytí (IP) IP20
Jmenovité napětí AC 350 V
Maximální nadproudová ochrana, paralelní připojení (pojistka) 80
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Integrovaná ochrana proti zkratu Ne
Bez unikajícího proudu Ne
Soustava DC Ne
Soustava TN-C Ano
Soustava TN Ne
Soustava IT Ne
Napěťová ochranná hladina N-PE 1.5 kV
Max. napětí FV instalace 400 V
Maximální trvalé napětí AC 350 V
Zkušební třída typ 2 Ano
Integrovaná předřazená pojistka Ne
Způsob montáže DIN lišta 35 mm
Max. svodový proud (8/20) 65 kA
Signalizace na přístroji Optické
Soustava TN-C-S Ne
Soustava jiná Ne
Soustava TT Ne
Soustava TN-S Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Počet vodičů (bez uzemnění) 4
Napěťová ochranná hladina 1.5 kV
Jmenovitý zkratový proud (Isccr) 50 kA
