SCHNEIDER ACTI9 SVODIČ IPRD8 350V 1P A9L08100

Schneider Electric A9L08100iPRD8 modular surge arrester - 1P - 350VTento přepěťový chránič... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83097320 Zkopírováno

Kód dodavatele: A9L08100 Zkopírováno

EAN: 3606480506581 Zkopírováno

Bez unikajícího proudu: Ne

Napěťová ochranná hladina: 1 kV

Integrovaná ochrana proti zkratu: Ne

S komunikačním kontaktem: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

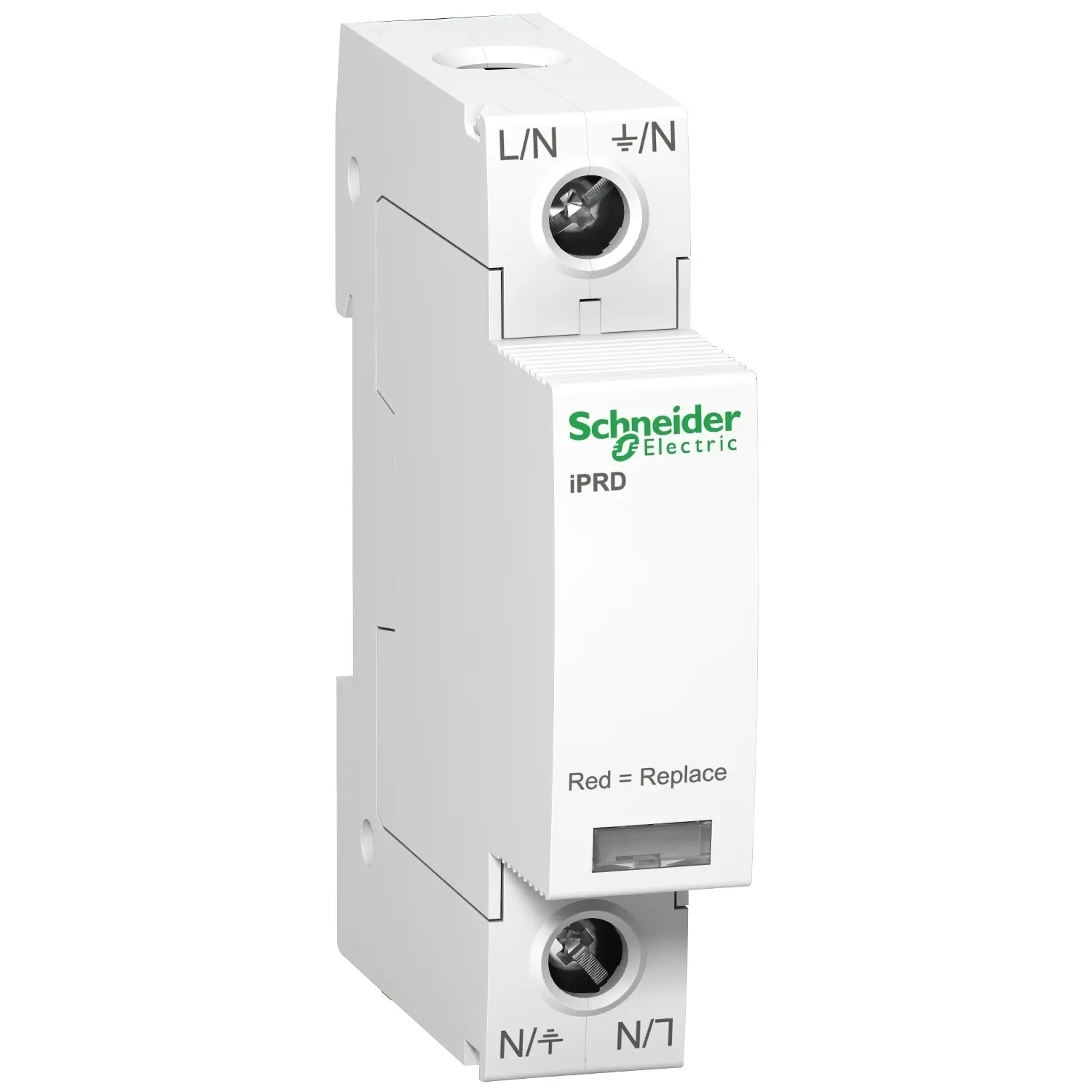

Schneider Electric A9L08100

iPRD8 modular surge arrester - 1P - 350V

Tento přepěťový chránič iPRD8 chrání 1P instalace. Umožňuje rychlou výměnu poškozených kazet. Maximální vybíjecí proud Imax je 8 kA .Jmenovitý vybíjecí proud je 2,5 kA. iPRD8r zajišťuje sekundární ochranu zařízení a je umístěn v kaskádě se vstupními svodiči přepětí. Tato svodič přepětí je požadována, pokud jsou zátěže, které mají být chráněny, ve vzdálenosti větší než 10 m od přívodního svodiče přepětí. Uc maximální trvalé provozní napětí v běžném režimu (mezi fází a zemí) je 350 V stř. Úroveň ochrany upnutí napájení v běžném režimu (mezi fází a zemí) je 1 kV. Provozní napětí Ue je 230 VAC +/- 10 %. Barva produktu je bílá (RAL9003).Rozměry jsou (Š) 18mm x (V) 85mm x (H) 69mm. Hmotnost je 110 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.

Název parametru Hodnota
Bez unikajícího proudu Ne
Napěťová ochranná hladina 1 kV
Integrovaná ochrana proti zkratu Ne
S komunikačním kontaktem Ne
Konstrukční velikost 2 TE
Jmenovité napětí AC 230 V
Krytí (IP) IP20
Max. svodový proud (8/20) 8 kA
Jmenovitý zkratový proud (Isccr) 50 kA
Jmenovitý svodový rázový proud (8/20) 2.5 kA
Počet vodičů (bez uzemnění) 1
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ano
Soustava TN-S Ne
Soustava TT Ano
Způsob montáže DIN lišta 35 mm
Soustava jiná Ne
Soustava TN-C-S Ne
Signalizace na přístroji Optické
Maximální nadproudová ochrana, paralelní připojení (pojistka) 25
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Soustava DC Ne
Integrovaná předřazená pojistka Ne
Zkušební třída typ 2 Ano
Maximální trvalé napětí AC 350 V
