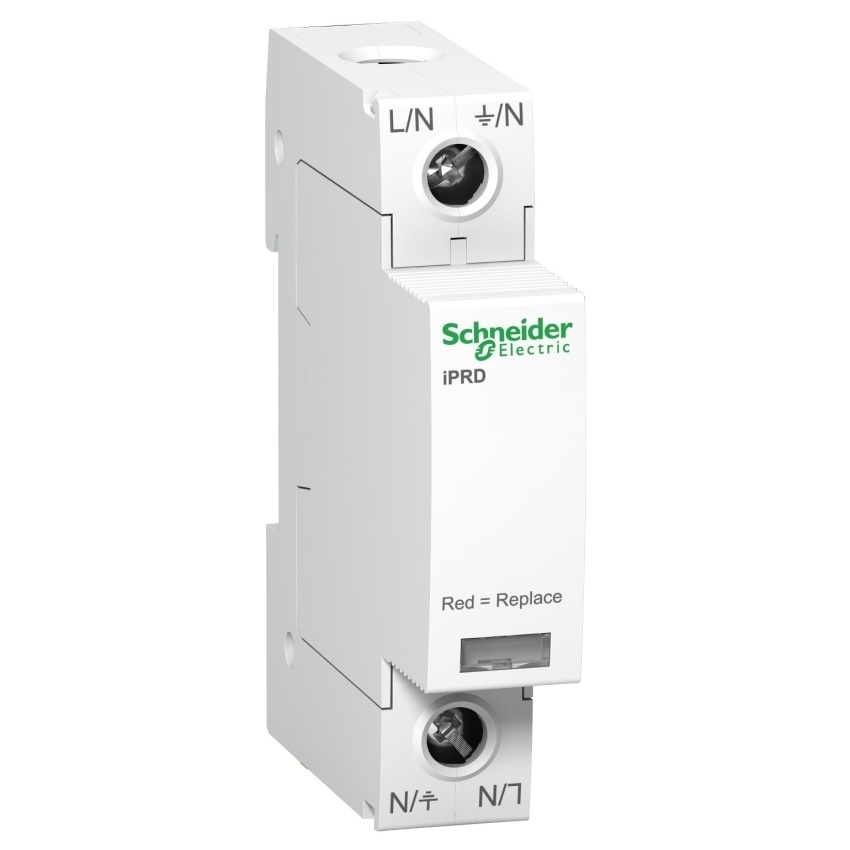

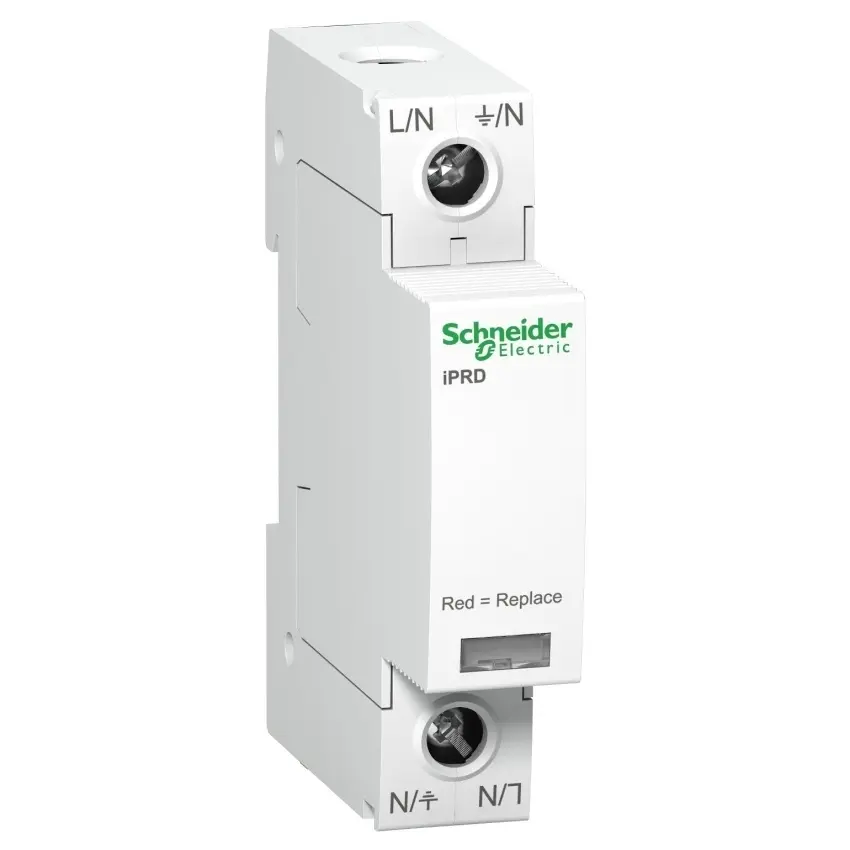

SCHNEIDER ACTI9 SVODIČ PŘEPĚTÍ IPRD40 350V 1P A9L40100

IPRD40 je modulární svodič přepětí, 1p, 350V, z řady Acti 9. Tento svodič přepětí s odníma... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83489185 Zkopírováno

Kód dodavatele: A9L40100 Zkopírováno

EAN: 3606480506420 Zkopírováno

S komunikačním kontaktem: Ne

Konstrukční velikost: 1 TE

Max. průřez pružného vodiče (jemné lanko): 35 mm2

Max. průřez tuhého (jedno/vícedrátového) vodiče: 35 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

IPRD40 je modulární svodič přepětí, 1p, 350V, z řady Acti 9. Tento svodič přepětí s odnímatelnou patronou je určen pro ochranu elektrických distribučních sítí. Je kompatibilní s uzemňovacími soustavami TT a TN-C a je ideální pro použití v distribuci elektrické energie.

Název parametru Hodnota
S komunikačním kontaktem Ne
Konstrukční velikost 1 TE
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Krytí (IP) IP20
Jmenovité napětí AC 230 V
Maximální nadproudová ochrana, paralelní připojení (pojistka) 63
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Integrovaná ochrana proti zkratu Ne
Bez unikajícího proudu Ne
Soustava DC Ne
Napěťová ochranná hladina L-N 1.4 kV
Soustava TN-C Ano
Soustava TN Ne
Soustava IT Ne
Maximální trvalé napětí AC 350 V
Zkušební třída typ 2 Ano
Integrovaná předřazená pojistka Ne
Způsob montáže DIN lišta 35 mm
Max. svodový proud (8/20) 40 kA
Signalizace na přístroji Optické
Soustava TN-C-S Ne
Soustava jiná Ne
Soustava TT Ano
Soustava TN-S Ne
Jmenovitý svodový rázový proud (8/20) 15 kA
Počet vodičů (bez uzemnění) 1
Napěťová ochranná hladina 1.4 kV
Jmenovitý zkratový proud (Isccr) 50 kA
