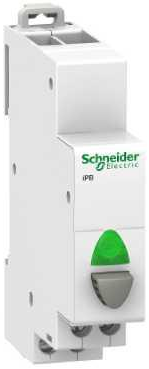

SCHNEIDER ACTI9 TLAČÍTKO MODUL IPB 20A 250V 1Z ŠEDÉ/ZEL. SIGNÁLKA A9E18036

Schneider Electric Acti9 iPB 1C tlačítko šedé - signálka zelená 110-230VacActi 9 iPB je mo... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81288710 Zkopírováno

Kód dodavatele: A9E18036 Zkopírováno

EAN: 3606480088285 Zkopírováno

Druh napětí: AC

Spínací proud: 20 A

Barva tlačítka: Šedá

Se signalizační žárovkou: Ano

Na objednání obvykle do 11 dnů

K vyzvednutí na pobočkách obvykle do 11 dnů

Popis Parametry

Schneider Electric Acti9 iPB 1C tlačítko šedé - signálka zelená 110-230Vac

Acti 9 iPB je modulární tlačítko se signálkou používanou k řízení elektrických obvodů pomocí pulzů. Je to jediný normálně otevřený kontakt (NO) s indikátorem LED bez údržby. Tlačítko je šedé. Kontrolka je zelená a nelze ji vyměnit. Stěny oddělenou fází lze rozdělit tak, aby umožňovaly průchod všech typů přípojnic. Dodáváno se svorkami stupňovitě, aby se připojení zjednodušilo. Utahovací moment připojení je 1N.m pro typ PZ1 šroubováku. Hodnota provozního napětí Ue je 250 VAC. Jmenovitý pracovní proud Ie je 20 A. Provozní frekvence je 50 Hz. Připojení umožňuje pevné měděné kabely s minimální délkou 0,5 mm? až 2 x 2,5 mm?. Přípojka umožňuje flexibilní nebo s měděnými kabely s průřezem od 0,5 mm? max. do 2 x 2,5 mm?. Počet otevřených a zavřených cyklů (O-C) je 30000. Výdrž je 30000 operací s AC2 proudovou kategorií pod cos phi=0.8. Napájecí napětí signálky je od 110VAC do 230VAC. Spotřeba indikátoru LED je 0,3 W. Životnost LEDP je 100000 hodin konstantní účinnosti osvětlení. Šířka v 9mm rozteč je 2. Rozměry jsou (Š) 18 mm x (V) 82 mm x H) 71 mm. Stupeň znečištění je 3. Tropikalizace se měří 2 (relativní vlhkost 95 % při 55 °C). Provozní teplota je od -35 °C do +70 °C. Skladovací teplota je od -40 °C do +80 °C. Vyhovuje normám IEC 60669-1 a IEC 60947-5-1.

Název parametru Hodnota
Druh napětí AC
Spínací proud 20 A
Barva tlačítka Šedá
Se signalizační žárovkou Ano
Montážní hloubka 50 mm
Maximální výkon žárovky 0.3 W
Světelný zdroj LED
Šířka v modulárních jednotkách 1
Spínací napětí 250 V
Barva kaloty Zelená
Krytí (IP) IP20
Napětí žárovky (rozsah) 110 - 230 V
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Počet spínacích kontaktů 1
Všechny parametry
Název parametru Hodnota
Druh napětí AC
Spínací proud 20 A
Barva tlačítka Šedá
Se signalizační žárovkou Ano
Montážní hloubka 50 mm
Maximální výkon žárovky 0.3 W
Světelný zdroj LED
Šířka v modulárních jednotkách 1
Spínací napětí 250 V
Barva kaloty Zelená
Krytí (IP) IP20
Napětí žárovky (rozsah) 110 - 230 V
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Počet spínacích kontaktů 1
