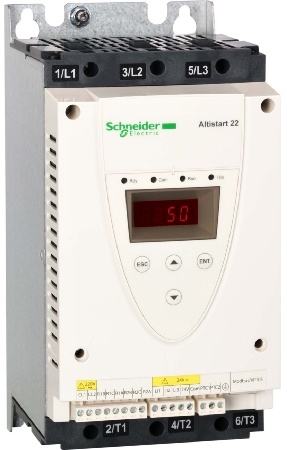

SCHNEIDER ALTISTART ATS22D17Q SOFTSTARTÉR 7,5/11KW 17A 230/400V

Softstartér řady Altistart 22, má zabudovaný by-pass. Softstartér s řízeným zastavením. Te... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81283462 Zkopírováno

Kód dodavatele: ATS22D17Q Zkopírováno

EAN: 3606480167188 Zkopírováno

S displejem: Ne

Jmenovité provozní napětí Ue: 230 - 440 V

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 220 - 230 V

Na objednání obvykle do 18 dnů

K vyzvednutí na pobočkách obvykle do 18 dnů

Popis Parametry Související
Softstartér řady Altistart 22, má zabudovaný by-pass. Softstartér s řízeným zastavením. Tepelná ochrana motoru: Třída 10, 20 nebo 30. 3 řízené fáze. Konfigurovatelná napěťová rampa, momentová rampa. Standardní provozní cyklus (zatížení).
Softstartéry Altistart 22 s možností řízeného zastavení jsou určeny pro čerpadla, ventilátory, dopravníky a kompresory nasazené jak v infrastruktuře, tak v průmyslu. Napěťové a momentové spouštění i řízené zastavení pro 3fázové motory s kotvou nakrátko. Se softstartérem Altistart 22 můžete: Snížit provozní náklady. Redukovat počet použitých zařízení ve vaší aplikaci. Omezit teplotní ztráty v rozváděči. Účinně chránit připojený motor. Šetřit místo v rozváděči.

Analogové vstupy: 1 PTC čidlo. Logické vstupy: 3. Reléové výstupy: 2. Zabudovaný displej s klávesnicí, SW pro PC: SoMove Lite. Zabudovaná komunikace Modbus RTU (RJ45). Normy: ČSN EN 60947–4–2, třída A EMC, CE, UL, CSA, C–Tick, GOST, CCC. Možnost zapojení softstartéru uvnitř trojúhelníku (inside delta).
Název parametru Hodnota
S displejem Ne
Jmenovité provozní napětí Ue 230 - 440 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 230 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní proud Ie při 40 °C Tu 17 A
Jmenovitý výkon trojfázového motoru, standardní zapojení, 230 V 4 kW
Jmenovitý výkon trojfázového motoru, standardní zapojení, 400 V 7.5 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 230 V 5.5 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 400 V 11 kW
Jmenovitá teplota okolního prostředí bez poklesu výkonu 40 °C
Integrovaná ochrana proti přetížení motoru Ano
Druh napětí pro ovládání AC
Vnitřní bypass Ano
Řízení točivého momentu Ano
Krytí (IP) IP20
Třída rozběhu Ostatní
Funkce Single direction
