SCHNEIDER ALTISTART ATS22D47Q SOFTSTARTÉR 11/22KW 47A 230/400V

Schneider Electric ATS22D47Qsoft starter for asynchronous motor, Altistart 22, control 230... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81682111 Zkopírováno

Kód dodavatele: ATS22D47Q Zkopírováno

EAN: 3606480167201 Zkopírováno

S displejem: Ne

Jmenovité provozní napětí Ue: 230 - 440 V

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 220 - 230 V

Na objednání obvykle do 8 dnů

K vyzvednutí na pobočkách obvykle do 8 dnů

Popis Parametry Související

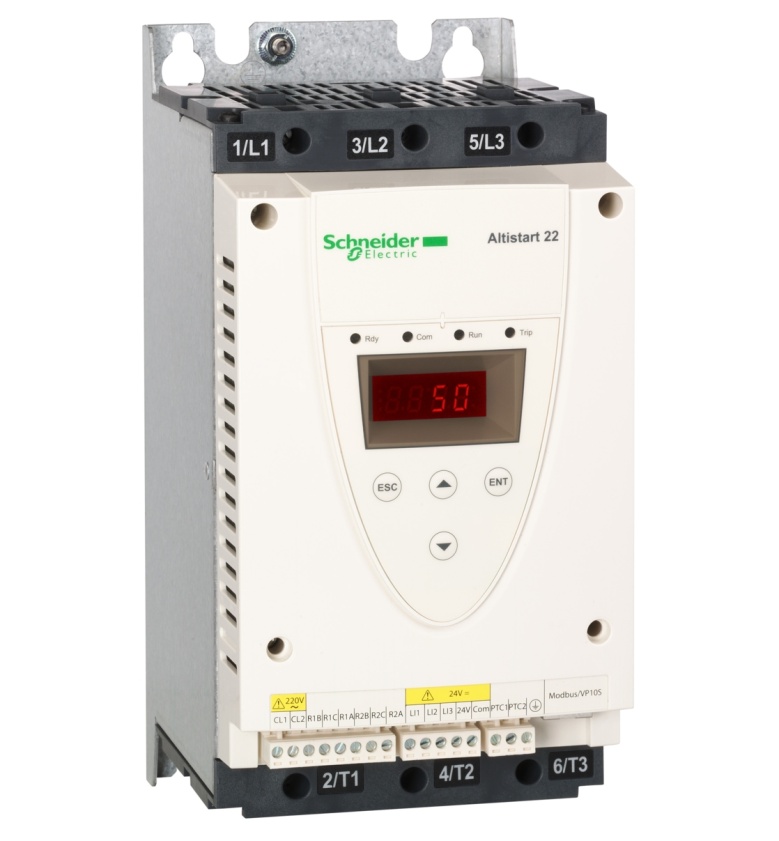

Schneider Electric ATS22D47Q

soft starter for asynchronous motor, Altistart 22, control 230V, 230 to 440V, 11 to 22kW

Tento softstartér může napájet 3fázové asynchronní motory v napájecím nebo rozdílovém připojení. Má jmenovitý výkon 47 A a 230 V až 440 V, jmenovitý výkon až 22 kW (400 V až 440 V na napájecím vedení) a až 45 kW (400 V až 440 V připojení trojúhelníka motoru). Je určen pro jednoduché a složité stroje, jako jsou odstředivá a pístová čerpadla, ventilátory, šroubové kompresory a zařízení pro manipulaci s materiálem. Uspořádání SLIM zlepšuje všestrannost; umožňuje montáž do rámu libovolného typu stroje. Nabízí integrovaný bypass, což snižuje hluk a snižuje tepelné ztráty. Kompatibilita se softwarem SoMove umožňuje snadnou přenos konfigurací a nastavení, což znamená, že náhradní díly lze rychle nainstalovat. Umožňuje hladké spuštění strojního zařízení, zabraňuje mechanickému namáhání a prodlužuje jejich životnost.

Název parametru Hodnota
S displejem Ne
Jmenovité provozní napětí Ue 230 - 440 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 230 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní proud Ie při 40 °C Tu 47 A
Jmenovitý výkon trojfázového motoru, standardní zapojení, 230 V 11 kW
Jmenovitý výkon trojfázového motoru, standardní zapojení, 400 V 22 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 230 V 18.5 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 400 V 45 kW
Jmenovitá teplota okolního prostředí bez poklesu výkonu 40 °C
Integrovaná ochrana proti přetížení motoru Ano
Druh napětí pro ovládání AC
Vnitřní bypass Ano
Řízení točivého momentu Ano
Krytí (IP) IP20
Třída rozběhu Ostatní
Funkce Single direction
Všechny parametry
Název parametru Hodnota
S displejem Ne
Jmenovité provozní napětí Ue 230 - 440 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 230 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní proud Ie při 40 °C Tu 47 A
Jmenovitý výkon trojfázového motoru, standardní zapojení, 230 V 11 kW
Jmenovitý výkon trojfázového motoru, standardní zapojení, 400 V 22 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 230 V 18.5 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 400 V 45 kW
Jmenovitá teplota okolního prostředí bez poklesu výkonu 40 °C
Integrovaná ochrana proti přetížení motoru Ano
Druh napětí pro ovládání AC
Vnitřní bypass Ano
Řízení točivého momentu Ano
Krytí (IP) IP20
Třída rozběhu Ostatní
Funkce Single direction
