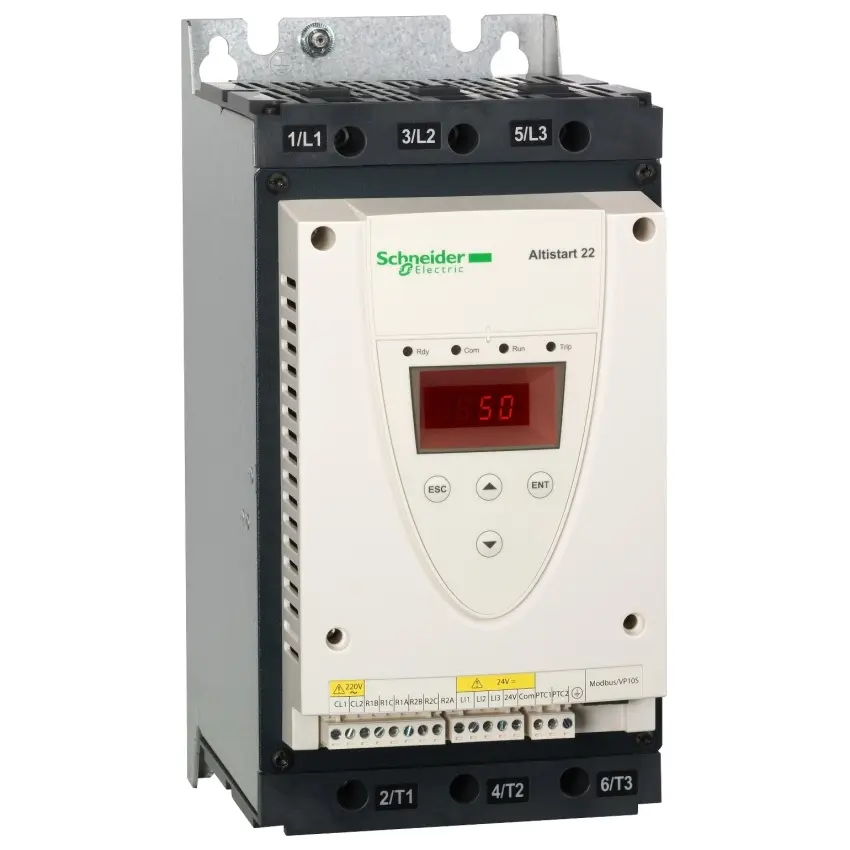

SCHNEIDER ALTISTART ATS22D75Q SOFTSTARTÉR 18,5/37KW 75A 230/400V

Softstartér, ATS22, ovl. 220V, výkon 230V(18,5kW)/400...440V(37kW) použití výrobku: asynch... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81777509 Zkopírováno

Kód dodavatele: ATS22D75Q Zkopírováno

EAN: 3606480167225 Zkopírováno

S displejem: Ne

Jmenovité provozní napětí Ue: 230 - 440 V

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 220 - 230 V

Na objednání obvykle do 2 dnů

K vyzvednutí na pobočkách obvykle do 2 dnů

Popis Parametry Související
​

Softstartér, ATS22, ovl. 220V, výkon 230V(18,5kW)/400...440V(37kW)

  • použití výrobku: asynchronní motory, čerpadla a ventilátory -
  • počet fází v síti: 3 fáz. - výkon motoru (kW): 18,5 kW 230 V, 37 kW 400 V, 37 kW 440 V
  • tovární nastavení proudu: 69 A
  • kategorie použití: AC-53A
  • typ rozběhu: spuštění s řízením momentu (proudové omezení 3,5 In).

Název parametru Hodnota
S displejem Ne
Jmenovité provozní napětí Ue 230 - 440 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 230 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní proud Ie při 40 °C Tu 75 A
Jmenovitý výkon trojfázového motoru, standardní zapojení, 230 V 18.5 kW
Jmenovitý výkon trojfázového motoru, standardní zapojení, 400 V 37 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 230 V 30 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 400 V 55 kW
Jmenovitá teplota okolního prostředí bez poklesu výkonu 40 °C
Integrovaná ochrana proti přetížení motoru Ano
Druh napětí pro ovládání AC
Vnitřní bypass Ano
Řízení točivého momentu Ano
Krytí (IP) IP20
Třída rozběhu Ostatní
Funkce Single direction
Všechny parametry
Název parametru Hodnota
S displejem Ne
Jmenovité provozní napětí Ue 230 - 440 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 230 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní proud Ie při 40 °C Tu 75 A
Jmenovitý výkon trojfázového motoru, standardní zapojení, 230 V 18.5 kW
Jmenovitý výkon trojfázového motoru, standardní zapojení, 400 V 37 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 230 V 30 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 400 V 55 kW
Jmenovitá teplota okolního prostředí bez poklesu výkonu 40 °C
Integrovaná ochrana proti přetížení motoru Ano
Druh napětí pro ovládání AC
Vnitřní bypass Ano
Řízení točivého momentu Ano
Krytí (IP) IP20
Třída rozběhu Ostatní
Funkce Single direction
