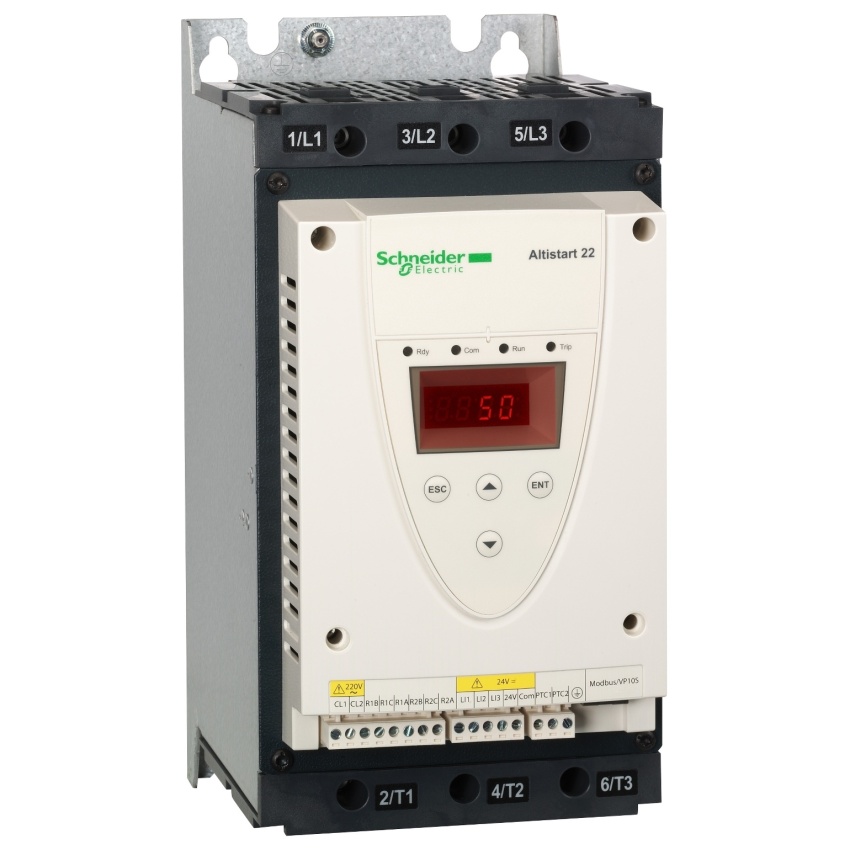

SCHNEIDER ALTISTART SOFTSTARTÉR 22/45KW 88A 230/400V ATS22D88Q

Schneider Electric ATS22D88Qsoft starter for asynchronous motor, Altistart 22, control 230... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82689501 Zkopírováno

Kód dodavatele: ATS22D88Q Zkopírováno

EAN: 3606480167232 Zkopírováno

Jmenovitá teplota okolního prostředí bez poklesu výkonu: 40 °C

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: AC

S displejem: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Související

Schneider Electric ATS22D88Q

soft starter for asynchronous motor, Altistart 22, control 230V, 230 to 440V, 22 to 45kW

Tento softstartér může napájet 3fázové asynchronní motory v napájecím nebo rozdílovém připojení. Má jmenovitý výkon 88 A a 230 V až 440 V, jmenovitý výkon až 45 kW (400 V až 440 V na napájecím vedení) a až 75 kW (400 V až 440 V připojení trojúhelníka motoru). Je určen pro jednoduché a složité stroje, jako jsou odstředivá a pístová čerpadla, ventilátory, šroubové kompresory a zařízení pro manipulaci s materiálem. Uspořádání SLIM zlepšuje všestrannost; umožňuje montáž do rámu libovolného typu stroje. Nabízí integrovaný bypass, což snižuje hluk a snižuje tepelné ztráty. Kompatibilita se softwarem SoMove umožňuje snadnou přenos konfigurací a nastavení, což znamená, že náhradní díly lze rychle nainstalovat. Umožňuje hladké spuštění strojního zařízení, zabraňuje mechanickému namáhání a prodlužuje jejich životnost.

Název parametru Hodnota
Jmenovitá teplota okolního prostředí bez poklesu výkonu 40 °C
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání AC
S displejem Ne
Krytí (IP) IP20
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 230 V
Vnitřní bypass Ano
Řízení točivého momentu Ano
Jmenovité provozní napětí Ue 230 - 440 V
Integrovaná ochrana proti přetížení motoru Ano
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovitý výkon trojfázového motoru, standardní zapojení, 230 V 22 kW
Jmenovitý provozní proud Ie při 40 °C Tu 88 A
Jmenovitý výkon trojfázového motoru, standardní zapojení, 400 V 45 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 400 V 75 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 230 V 37 kW
Třída rozběhu Ostatní
Funkce Single direction
