SCHNEIDER ALTIVAR MĚNIČ FREKV. 55KW IN=106A 3X380 480V IP21 TŘÍDA 3C3 A 3S3 EMC FILTR C3 ATV630D55N4

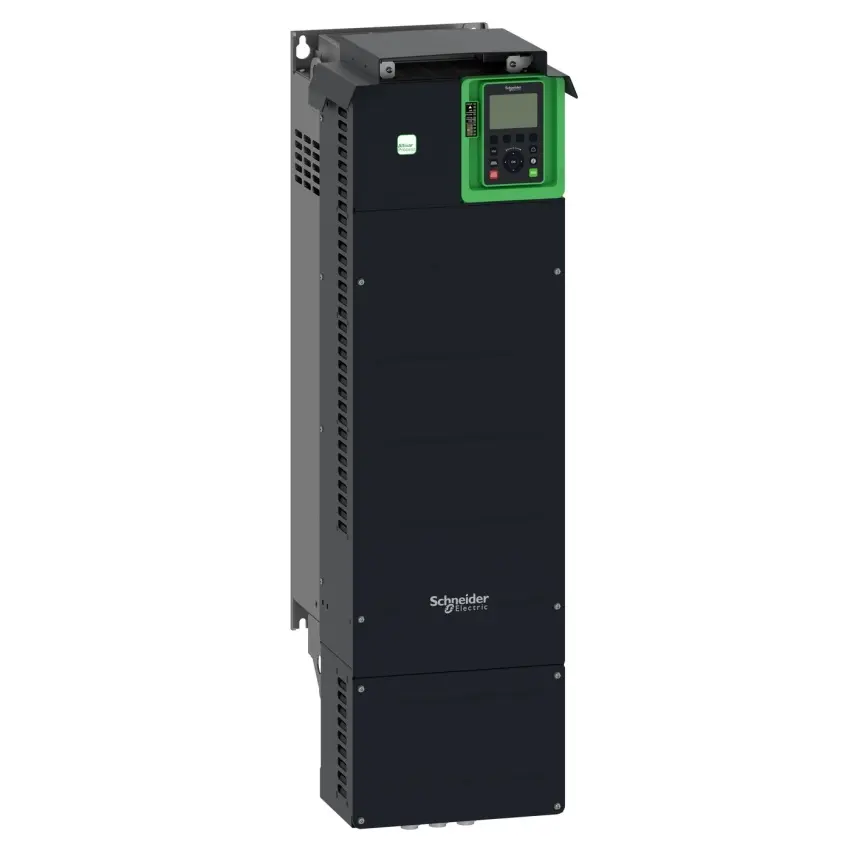

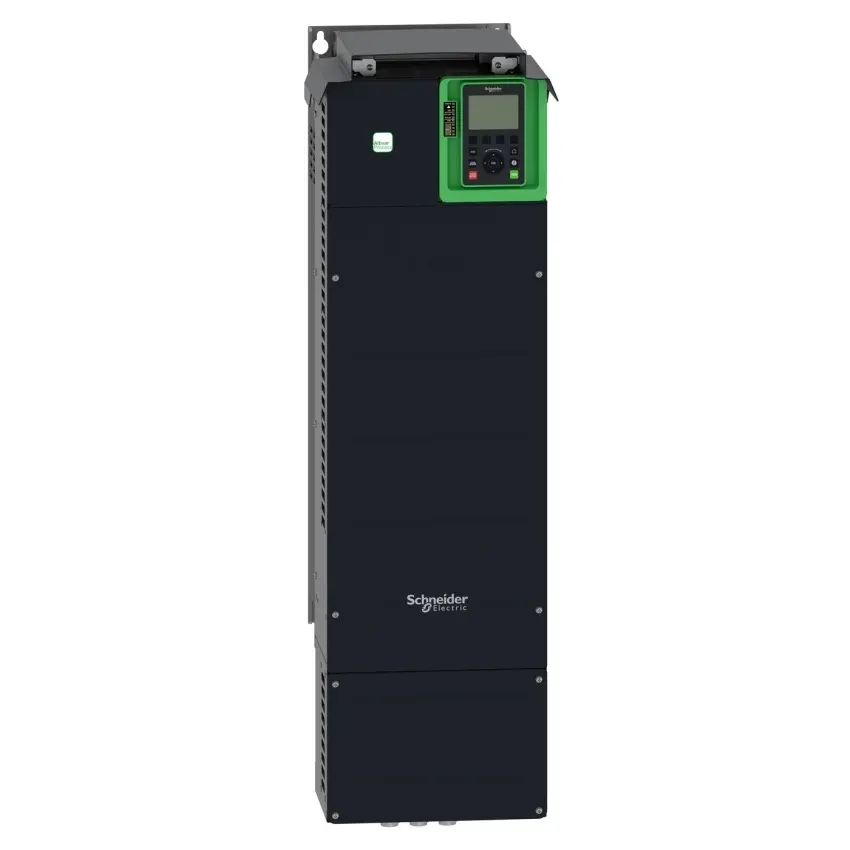

Schneider Electric ATV630D55N4 frekvenční měnič Altivar Process ATV600, 55 kW, 3fázové napájení 380-480 V, jmenovitý výstupní proud 106 A, krytí IP21 a integrovaný EMC filtr kategorie C3.

Schneider Electric ATV630D55N4 je frekvenční měnič Altivar Process ATV600 ve standardní verzi pro asynchronní a synchronní motory. Produkt má 3fázové jmenovité napájecí napětí 380-480 V a jmenovitý výstupní proud 106 A. Výkon motoru je 55 kW při normálním provozu a 45 kW při těžkém provozu. Měnič má krytí IP21, nucené proudění chlazení a integrovaný EMC filtr podle IEC 61800-3 kategorie C3. V dodaných datech jsou uvedeny funkce integrovaného měření výkonu a energetického přehledu, monitorování a řízení procesů, Stop and Go, monitorování a ochrany zařízení a monitorování driftu.

Klíčové vlastnosti

• Typ produktu: frekvenční měnič
• Výrobce: Schneider Electric
• Výrobková řada: Altivar Process ATV600
• Typ: ATV630D55N4
• Krátký název zařízení: ATV630
• Verze: standardní verze
• Montážní režim: nástěnná
• Počet fází v síti: 3 fáze
• Jmenovité napájecí napětí Us: 380-480 V
• Jmenovitý výstupní proud: 106 A
• Výkon motoru: 55 kW při normálním provozu
• Výkon motoru: 45 kW při těžkém provozu
• Síťový proud při normálním provozu: 97,2 A při 380 V, 84,2 A při 480 V
• Síťový proud při těžkém provozu: 81,4 A při 380 V, 71,8 A při 480 V
• Trvalý výstupní proud: 106 A při 2,5 kHz pro normální provoz
• Trvalý výstupní proud: 88 A při 2,5 kHz pro těžký provoz
• Stupeň krytí: IP21
• Stupeň ochrany UL: typ 1 podle UL 508C
• EMC filtr: integrovaný, kategorie C3 podle IEC 61800-3
• Maximální kabel pro motor s integrovaným EMC filtrem: 150 m
• Typ chlazení: nucené proudění
• Frekvence sítě: 50-60 Hz
• Výstupní frekvence frekvenčního měniče: 0,1-500 Hz
• Bezpečnostní funkce: STO, SIL 3
• Komunikační protokol portu Ethernet: Modbus TCP
• Komunikační protokol: Modbus sériový
• Počet diskrétních vstupů: 8
• Počet analogových vstupů: 3
• Počet analogových výstupů: 2
• Počet reléových výstupů: 3
• Šířka: 290 mm
• Výška: 922 mm
• Hloubka: 323 mm
• Hmotnost přístroje: 56,5 kg
• Třída prostředí během provozu: 3C3 podle IEC 60721-3-3
• Třída prostředí během provozu: 3S3 podle IEC 60721-3-3
• Provozní teplota: -15 až 50 °C
• Provozní teplota se snížením parametrů: 50 až 60 °C
• Objem chladicího vzduchu: 295 m3/h
