SCHNEIDER ALTIVAR MĚNIČ FREKV. 75 KW IN = 145 A 3 X 380 AŽ 480 V IP 21 TŘÍDA 3C3 A 3S3 EMC FILTR C3

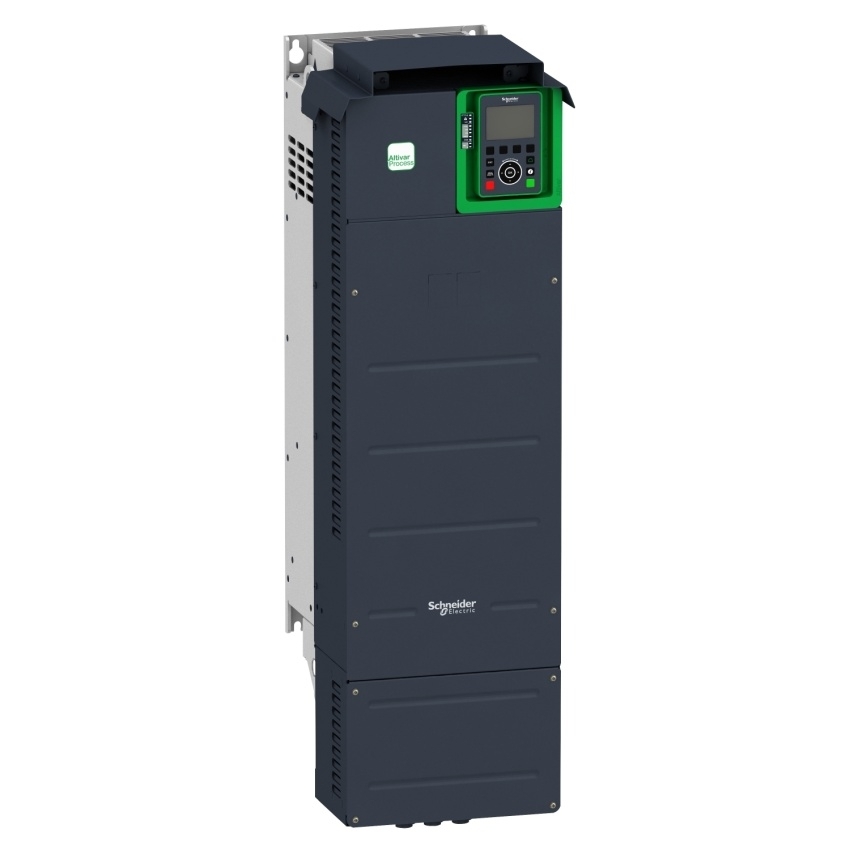

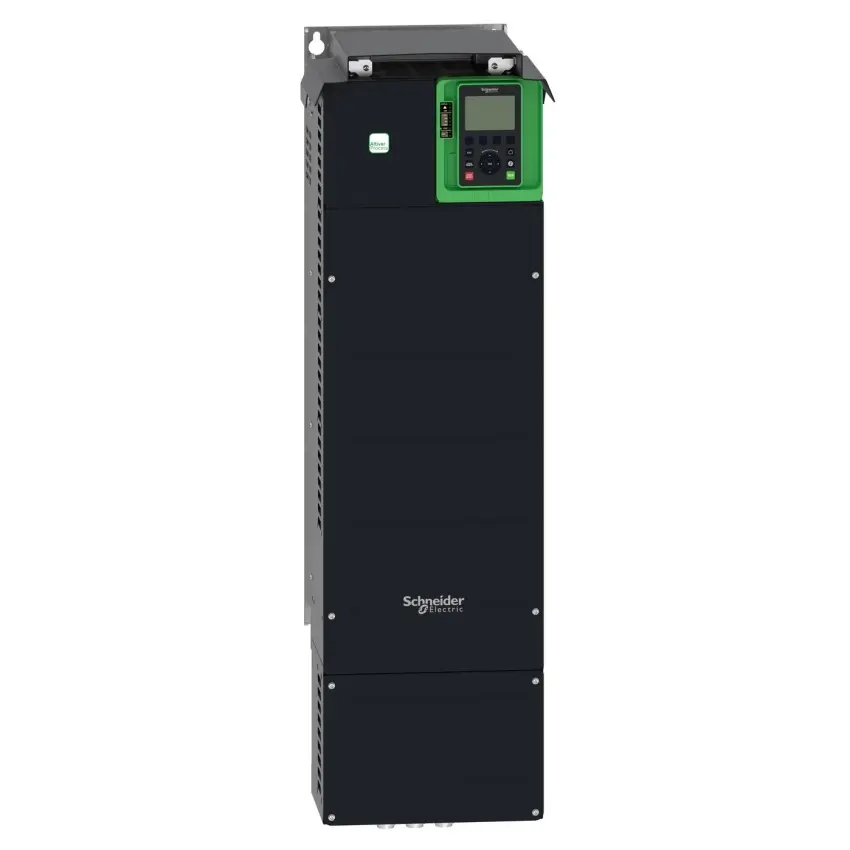

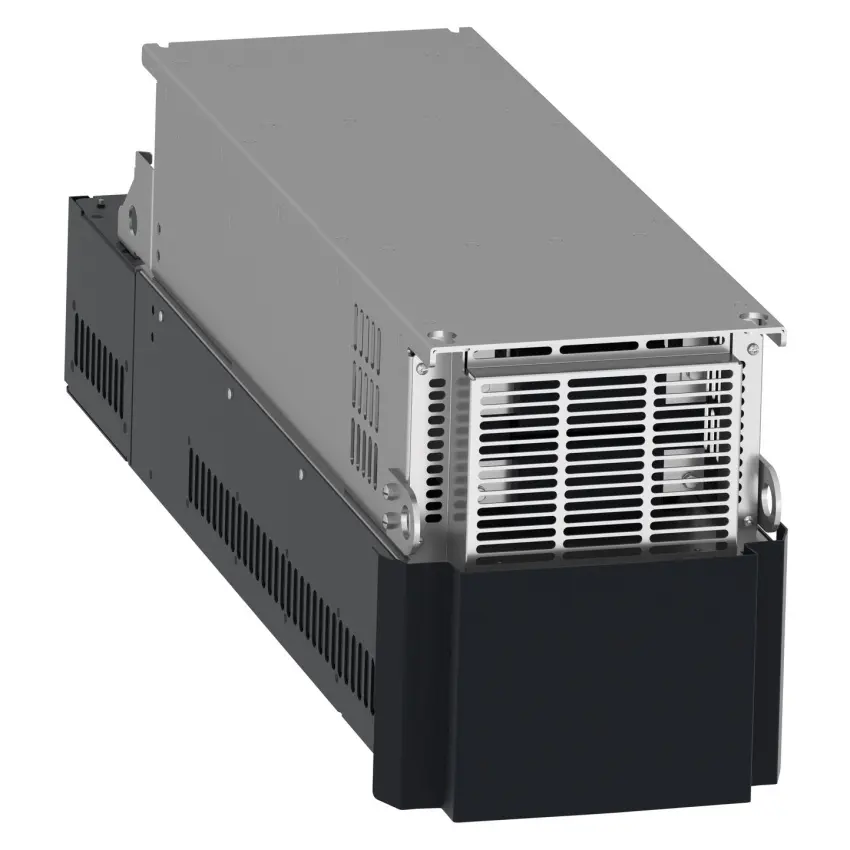

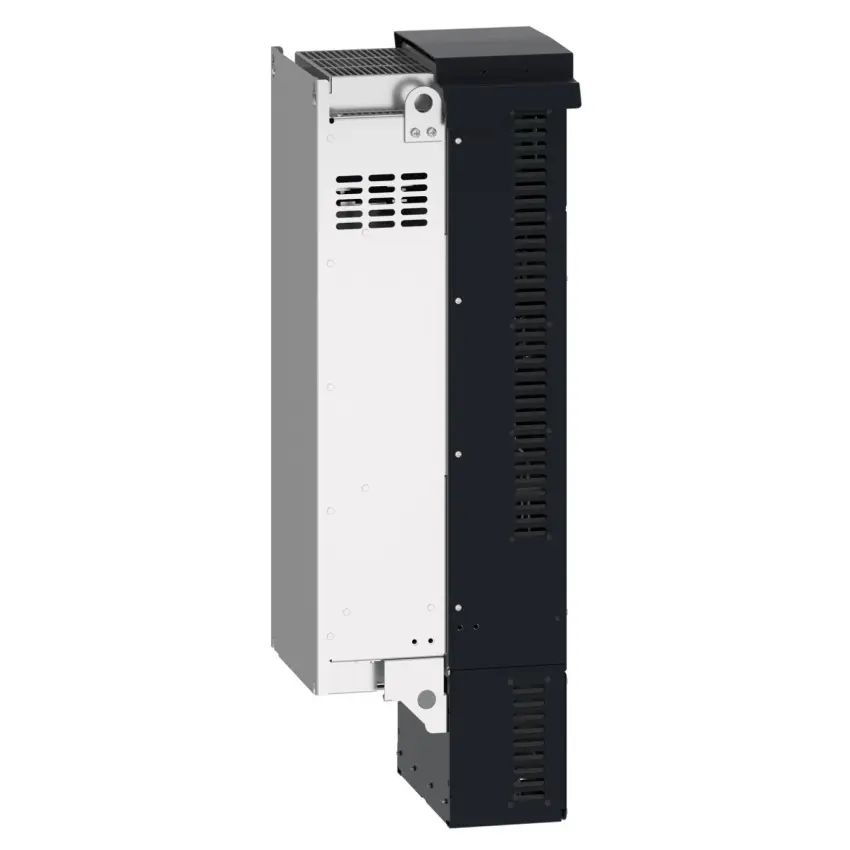

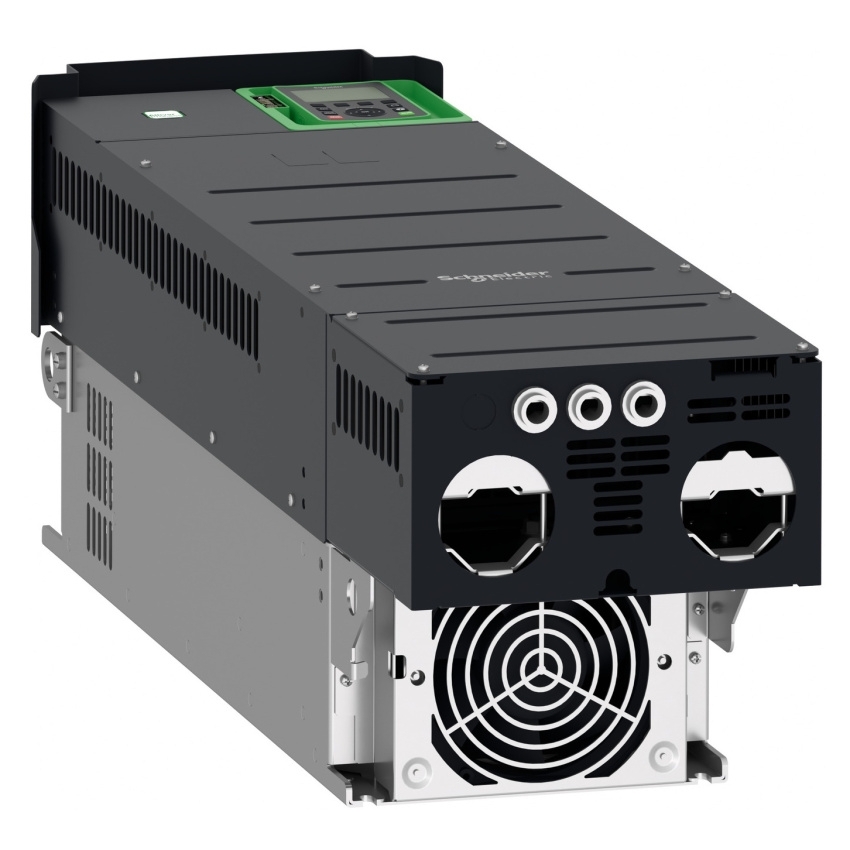

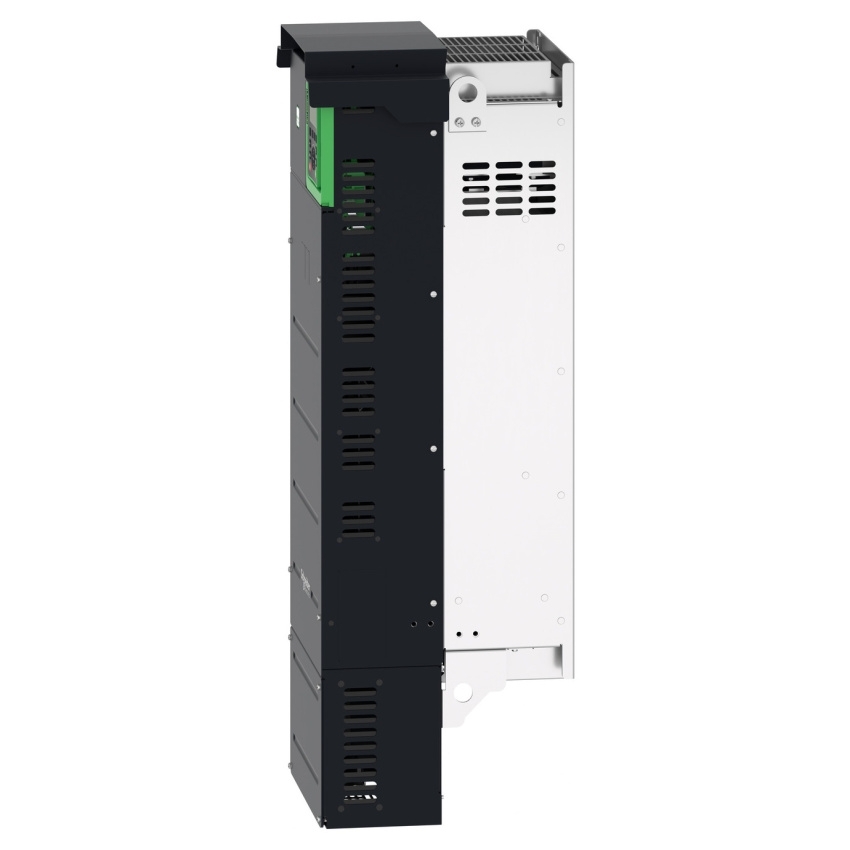

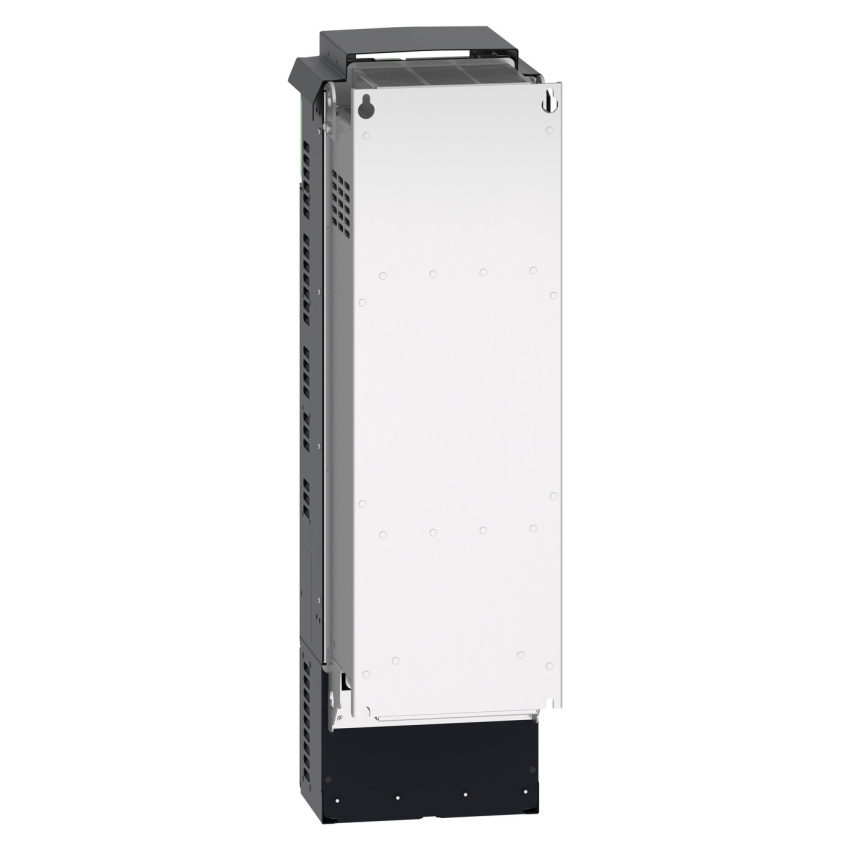

Schneider Electric Altivar Process ATV930D75N4 frekvenční měnič 75 kW, 145 A, 3x 380–480 V, IP21, třída prostředí 3C3/3S3, EMC filtr C3 s brzdným modulem

Frekvenční měnič Schneider Electric Altivar Process ATV930D75N4 je třífázový měnič pro průmyslové procesní aplikace, určený pro asynchronní i synchronní motory s výkonem 75 kW v normálním a 55 kW v těžkém provozu. Pracuje v napěťovém rozsahu 380 až 480 V AC se jmenovitým výstupním proudem 145 A a je vybaven integrovaným EMC filtrem C3 a vestavěným brzdným modulem pro efektivní řízení dynamických aplikací. Měnič v krytí IP21 (UL Type 1) je určen pro nástěnnou montáž v uzavřeném provedení rozvaděče a splňuje náročné požadavky prostředí tříd 3C3 a 3S3 podle IEC 60721-3-3. Standardem je bohatá komunikační výbava s rozhraními Modbus TCP, Modbus sériový a Ethernet/IP, možnost rozšíření o další komunikační a I/O moduly a integrované bezpečnostní funkce, včetně bezpečného odpojení momentu STO, bezpečného zastavení SS1 a bezpečně omezené rychlosti SLS.

Klíčové vlastnosti

• Řada Altivar Process ATV900, model frekvenčního měniče ATV930D75N4 pro průmyslové procesní aplikace
• Výkon motoru 75 kW pro normální provoz a 55 kW pro těžký provoz, jmenovitý výstupní proud 145 A
• Napájecí napětí 3x 380…480 V AC, frekvence sítě 50/60 Hz, jmenovitá spínací frekvence 2,5 kHz
• Integrovaný EMC filtr C3 a EMC plate, předpokládaný zkratový výkon sítě až 50 kA
• Vestavěný brzdný modul (brake chopper) pro účinné brzdění motoru
• Krytí IP21, UL Type 1, nástěnná montáž v uzavřeném provedení, rozměry přibližně 290 × 922 × 325,5 mm
• Provoz v náročném prostředí tříd 3C3 (chemické znečištění) a 3S3 (prašnost) podle IEC 60721-3-3
• Integrované komunikační rozhraní Modbus TCP, Modbus sériový a Ethernet/IP, možnost rozšíření o Profibus, Profinet, EtherCAT, CANopen a další
• Bohatá I/O výbava: až 10 digitálních vstupů, 2 digitální výstupy, 3 analogové vstupy, 2 analogové výstupy a 3 konfigurovatelná relé
• Bezpečnostní funkce STO, SS1 a SLS pro bezpečné řízení pohonu podle příslušných norem
• Interní ochrany proti přetížení, přepětí, podpětí, poruše fází, přehřátí měniče i motoru a překročení otáček
