SCHNEIDER ALTIVAR SOFTSTARTÉR ATS480 160KW 320A 208 AŽ 690 V

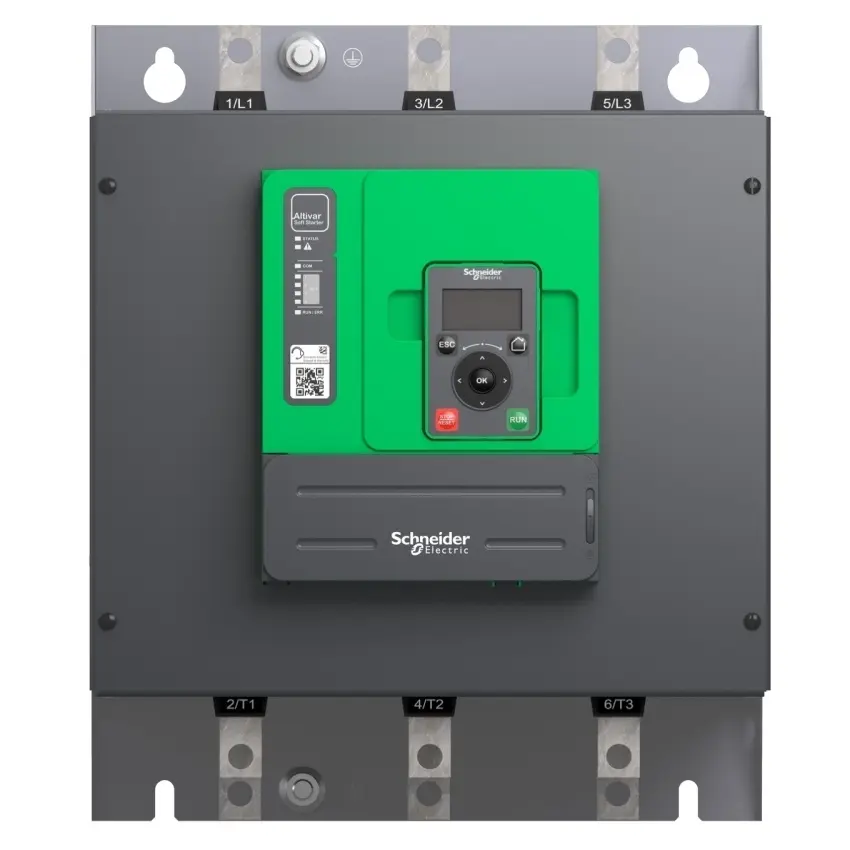

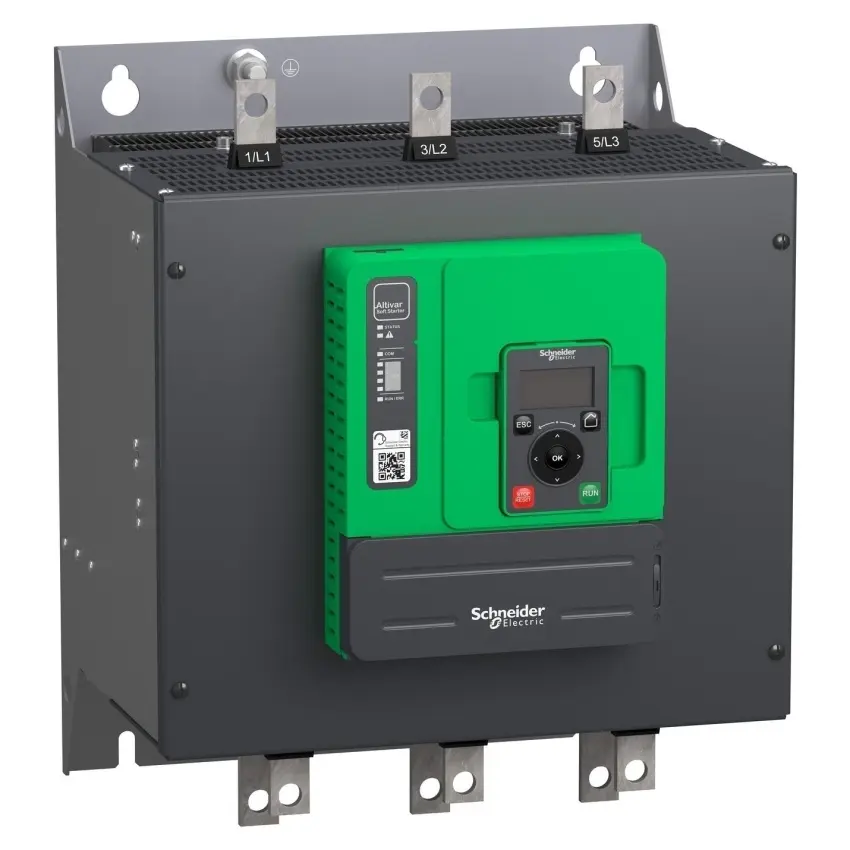

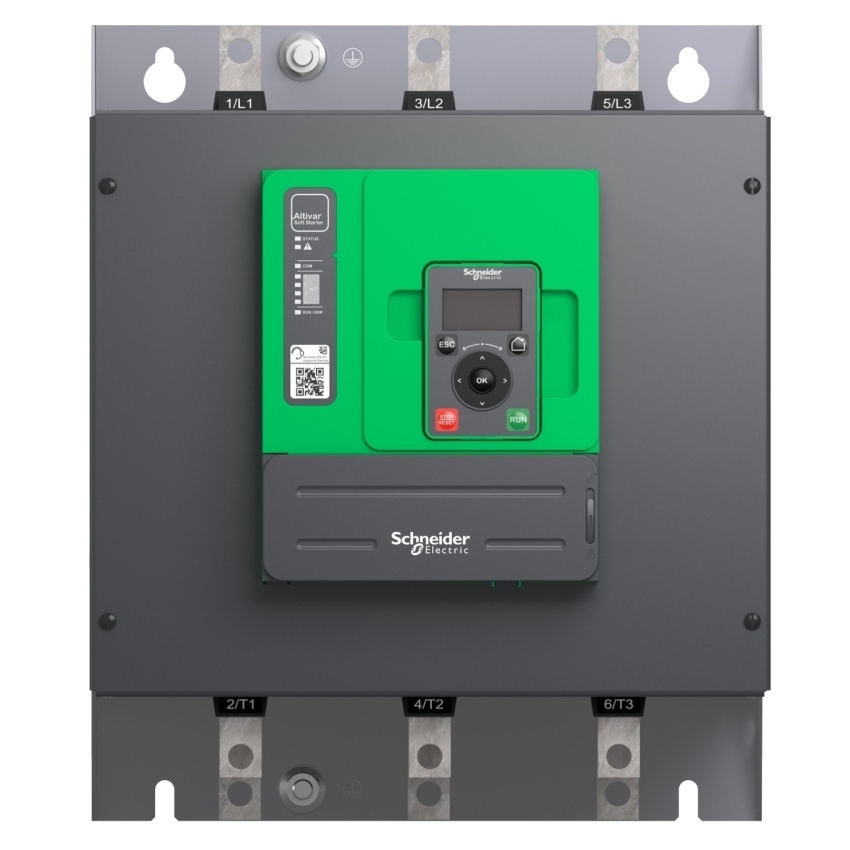

Schneider Electric Altivar ATS480 softstartér ATS480C32Y, 160 kW, 320 A, 3x 208–690 V, pro asynchronní motory

Softstartér Schneider Electric Altivar ATS480 ATS480C32Y je třífázový softstartér pro asynchronní motory v průmyslových procesech a infrastruktuře. Umožňuje plynulý rozběh a doběh motoru s jmenovitým pracovním proudem 320 A v normálním provozu a 250 A v těžkém provozu při teplotě okolí 40 °C. Přístroj je určen pro připojení mezi síť a motor nebo uvnitř trojúhelníka na svorkovnici motoru, pracuje v napěťovém rozsahu 208 až 690 V AC při frekvenci 50/60 Hz a poskytuje výkon motoru až 315 kW v normálním provozu při 690 V. Integrovaná tepelná ochrana motoru třídy 10E a rozsáhlé ochranné funkce (přetížení, podtížení, dlouhý rozběh, zablokovaný rotor, výpadek fáze sítě i motoru) zajišťují spolehlivý a bezpečný provoz. Softstartér má vestavěný sériový komunikační port Modbus, displej pro lokální nastavení a diagnostiku, možnost rozšíření komunikačními moduly a kompaktní rozměry 380 × 320 × 277 mm, které usnadňují montáž do rozvaděčů.

Klíčové vlastnosti

• Řada Altivar Soft Starter ATS480, typ produktu ATS480C32Y pro procesní a infrastrukturní aplikace
• Třífázový softstartér pro asynchronní motory, kategorie použití AC-3 a AC-53A
• Napájecí napětí 208…690 V AC, 50/60 Hz s tolerancí -15…+10 % napětí a -20…+20 % frekvence
• Jmenovitý pracovní proud 320 A (normální provoz) a 250 A (těžký provoz) při 40 °C
• Výkon motoru až 160 kW při 400 V v normálním provozu a 132 kW v těžkém provozu, až 315 kW při 690 V v normálním provozu
• Možnost zapojení mezi síť a motor nebo uvnitř trojúhelníka na svorkovnici motoru
• Integrovaná tepelná ochrana motoru třídy 10E a zabudovaná ochrana motoru i spouštěče (přetížení, podtížení, dlouhý rozběh, zablokovaný rotor, porucha a výpadek fáze)
• Ovládací napětí 110…230 V AC pro řídicí obvod, pomocné napětí 24 V DC, 4 digitální vstupy, 3 reléové výstupy, 2 digitální výstupy a 1 analogový vstup/výstup
• Integrovaný sériový komunikační port Modbus (RS-485, RJ45) s přenosovou rychlostí 1200…256000 bit/s a možnost rozšíření o moduly Profibus, Modbus TCP/EtherNet/IP, CANopen, Profinet a další
• Elektronický displej pro zobrazení stavu a parametrů, funkce jako pre-heating, smoke extraction, multi-motor cascade, second motor set a správa uživatelů
• Stupeň krytí IP00, třída prostředí 3C3 a 3S2 podle IEC 60721-3-3, rozsah provozní teploty -15…60 °C (s deratingem nad 40 °C)
• Rozměry 380 × 320 × 277 mm, hmotnost přístroje přibližně 18,2 kg
