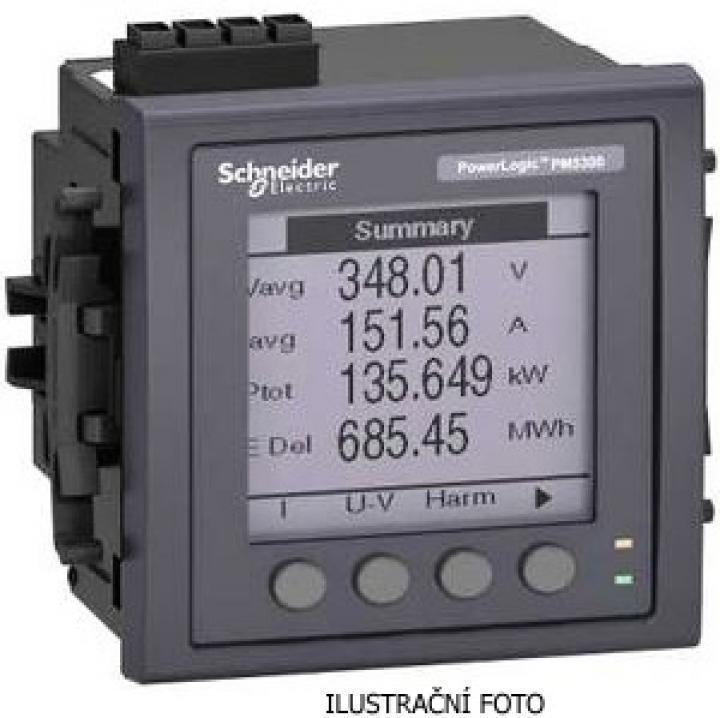

SCHNEIDER ANALYZÁTOR PM5331 METSEPM5331

Multitarifní analyzátor 2DI/2DO, 2 reléové výstupy, a sériový port s Modbus protokolem, MI... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81589603 Zkopírováno

Kód dodavatele: METSEPM5331 Zkopírováno

EAN: 3606480614033 Zkopírováno

Třída přesnosti činné energie podle IEC 62053-22: 0,5S

Třída přesnosti jalové energie podle IEC 62053-23: Jiné

Počet digitálních vstupů: 2

Počet digitálních výstupů: 4

Na objednání obvykle do 2 dnů

K vyzvednutí na pobočkách obvykle do 2 dnů

Popis Parametry Související
Multitarifní analyzátor 2DI/2DO, 2 reléové výstupy, a sériový port s Modbus protokolem, MID certifikace EN50470-1/3 (Annex B and Annex D Class C). Rychlá instalace, montážní panel s integrovaným displejem. Podsvícený LED displej, vícejazyčný, sloupcové grafy, 6 řádků, 4 souběžné hodnoty.

Tento analyzátor měří: 3-fázové napětí, proud, výkon, zátěž, energii, frekvenci a účiník. 4 tarify.
Název parametru Hodnota
Třída přesnosti činné energie podle IEC 62053-22 0,5S
Třída přesnosti jalové energie podle IEC 62053-23 Jiné
Počet digitálních vstupů 2
Počet digitálních výstupů 4
Počet analogových vstupů 0
Počet analogových výstupů 0
Krytí (IP), na čelní straně Ostatní
Šířka 112 mm
Rozsah měření frekvence 47 - 63 Hz
Displej LCD
Dálkový displej Ne
Podporuje protokol pro ostatní sběrnicové systémy Ano
Podpůrný protokol pro OPC UA PubSub Ne
Se záznamem auditu (auditní protokol) Ne
S podpisem firmwaru Ne
Rozlišení displeje (vertikální) 128
Se záznamem událostí zabezpečení (protokol událostí zabezpečení) Ano
Rozlišení displeje (horizontální) 128
Řízení přístupu na základě rolí (RBAC) Ne
Webový server s přenosovým protokolem HTTPS Ne
Napájecí napětí DC 125 - 250 V
Ethernetová přípojka 0
Napájecí napětí AC 60 Hz 100 - 415 V
Napájecí napětí AC 50 Hz 100 - 415 V
Podporuje protokol pro MODBUS Ano
Podporuje protokol pro PROFIBUS Ne
Wattmetr Ano
Voltmetr Ano
Počet vstupů pro měření proudu 6
Podpůrný protokol pro IEC 61850 Ethernet Ne
Hloubka 89 mm
Počet vstupů pro měření napětí 4
Měřidlo jalového výkonu Ano
Ampérmetr Ano
Typ napájecího napětí AC/DC
Čítač impulzů Ne
Měřič kmitočtu Ano
Podporuje protokol pro PROFINET IO Ne
Otáčkoměr Ne
Výška 101.2 mm
Frekvence vzorkování 6400
Připojitelný průřez jednodrátového vodiče 0.82 - 3.31 mm2
Provedení Měřicí transformátor
S komunikačním rozhraním KNX Ne
Maximální proud (Imax) 20 A
S komunikačním rozhraním RS-485 Ano
Způsob montáže Čelní montáž
S komunikačním rozhraním M-Bus Ne
Měření vyšších harmonických Ano
Jmenovitý proud (In) 5 A
Fázový úhel (cos fí) Ano
Vhodné pro konektor RJ Ne
Účiník Ano
Zdánlivý výkon Ano
Výstup impulzu Optické
Druh pólu 3-vodič./4-vodič.
Druh měření profilu zatížení Ano
Paměť pro naměřené hodnoty Ano
Cejchováno Ne
