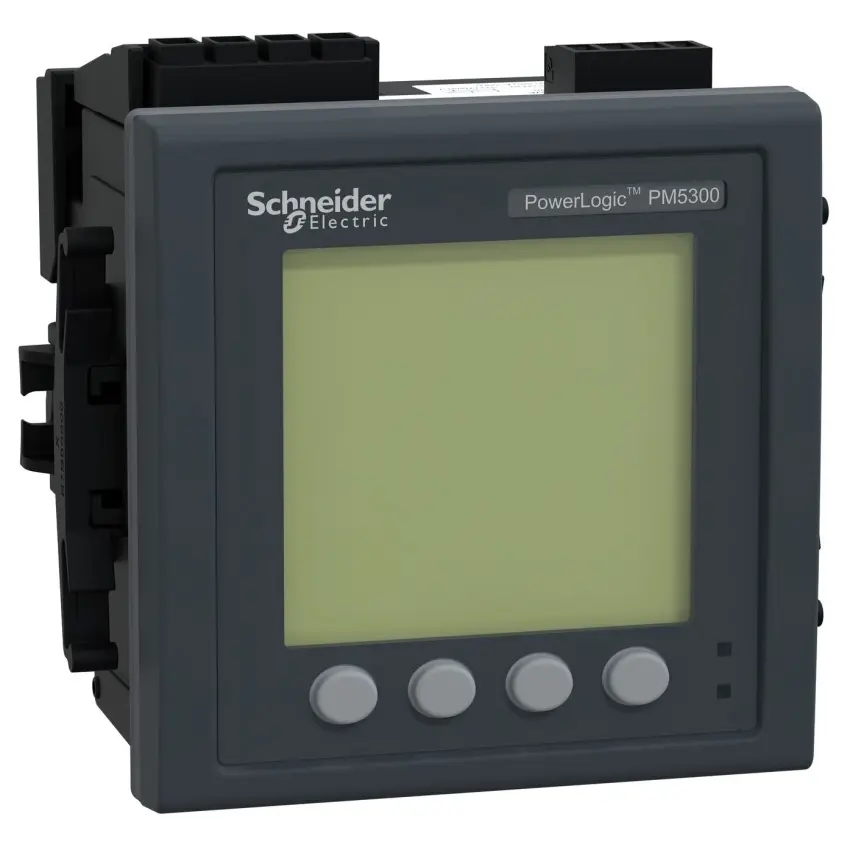

SCHNEIDER ANALYZÁTOR PM5341 ETHERNET 2DI/2DO 2 RELÉ MID METSEPM5341

Síťový analyzátor Schneider Electric PowerLogic PM5341 určený pro přesné měření a monitori... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83714685 Zkopírováno

Kód dodavatele: METSEPM5341 Zkopírováno

EAN: 3606480614057 Zkopírováno

Počet digitálních vstupů: 2

Počet digitálních výstupů: 4

Počet analogových vstupů: 0

Počet analogových výstupů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Síťový analyzátor Schneider Electric PowerLogic PM5341 určený pro přesné měření a monitoring elektrických veličin v rozvodných systémech.



Analyzátor Schneider Electric PowerLogic PM5341 (METSEPM5341) je zařízení pro nepřímé měření elektrických parametrů v AC i DC systémech s jmenovitým proudem 5 A. Umožňuje měření napětí, proudu, frekvence, činného i jalového výkonu a ukládání naměřených hodnot do paměti. Je vybaven LCD displejem, podporuje komunikaci přes Modbus a Ethernet a disponuje digitálními vstupy, výstupy a relé pro integraci do nadřazených systémů. Přístroj je určen pro přední montáž a nachází uplatnění v průmyslových i komerčních aplikacích v rámci produktové řady PowerLogic.



Klíčové vlastnosti

  • Síťový analyzátor elektrických veličin PowerLogic PM5341
  • Nepřímé měření, jmenovitý proud 5 A
  • Měření napětí, proudu, frekvence a výkonů
  • LCD displej a paměť naměřených hodnot
  • Komunikace Modbus a Ethernet (RJ)
  • 2 digitální vstupy, 4 digitální výstupy, relé
  • Přední montáž, napájení AC/DC
Název parametru Hodnota
Počet digitálních vstupů 2
Počet digitálních výstupů 4
Počet analogových vstupů 0
Počet analogových výstupů 0
Frekvence vzorkování 6400
Paměť pro naměřené hodnoty Ano
Připojitelný průřez jednodrátového vodiče 0.82 - 3.31 mm2
Účiník Ano
Zdánlivý výkon Ano
Cejchováno Ne
Výstup impulzu Optické
Třída přesnosti jalové energie podle IEC 62053-23 Jiné
Třída přesnosti činné energie podle IEC 62053-22 0,5S
Hloubka 89 mm
Podpůrný protokol pro IEC 61850 Ethernet Ne
Počet vstupů pro měření proudu 6
Počet vstupů pro měření napětí 4
Fázový úhel (cos fí) Ano
Druh měření profilu zatížení Ano
Druh pólu 3-vodič./4-vodič.
Výška 101.2 mm
Čítač impulzů Ne
Otáčkoměr Ne
Podporuje protokol pro PROFINET IO Ne
Měřič kmitočtu Ano
Vhodné pro konektor RJ Ano
Ampérmetr Ano
Měřidlo jalového výkonu Ano
Typ napájecího napětí AC/DC
Měření vyšších harmonických Ano
S komunikačním rozhraním M-Bus Ne
Podporuje protokol pro PROFIBUS Ne
Voltmetr Ano
Wattmetr Ano
Napájecí napětí DC 125 - 250 V
Ethernetová přípojka 1
Napájecí napětí AC 50 Hz 100 - 415 V
Podporuje protokol pro MODBUS Ano
Napájecí napětí AC 60 Hz 100 - 415 V
Dálkový displej Ne
Maximální proud (Imax) 20 A
S podpisem firmwaru Ne
Se záznamem auditu (auditní protokol) Ne
Podpůrný protokol pro OPC UA PubSub Ne
Rozlišení displeje (horizontální) 128
Rozlišení displeje (vertikální) 128
Webový server s přenosovým protokolem HTTPS Ne
Řízení přístupu na základě rolí (RBAC) Ne
Se záznamem událostí zabezpečení (protokol událostí zabezpečení) Ano
Jmenovitý proud (In) 5 A
Podporuje protokol pro ostatní sběrnicové systémy Ano
Šířka 112 mm
Způsob montáže Čelní montáž
Krytí (IP), na čelní straně Ostatní
S komunikačním rozhraním RS-485 Ne
Displej LCD
Rozsah měření frekvence 47 - 63 Hz
Provedení Měřicí transformátor
S komunikačním rozhraním KNX Ne
