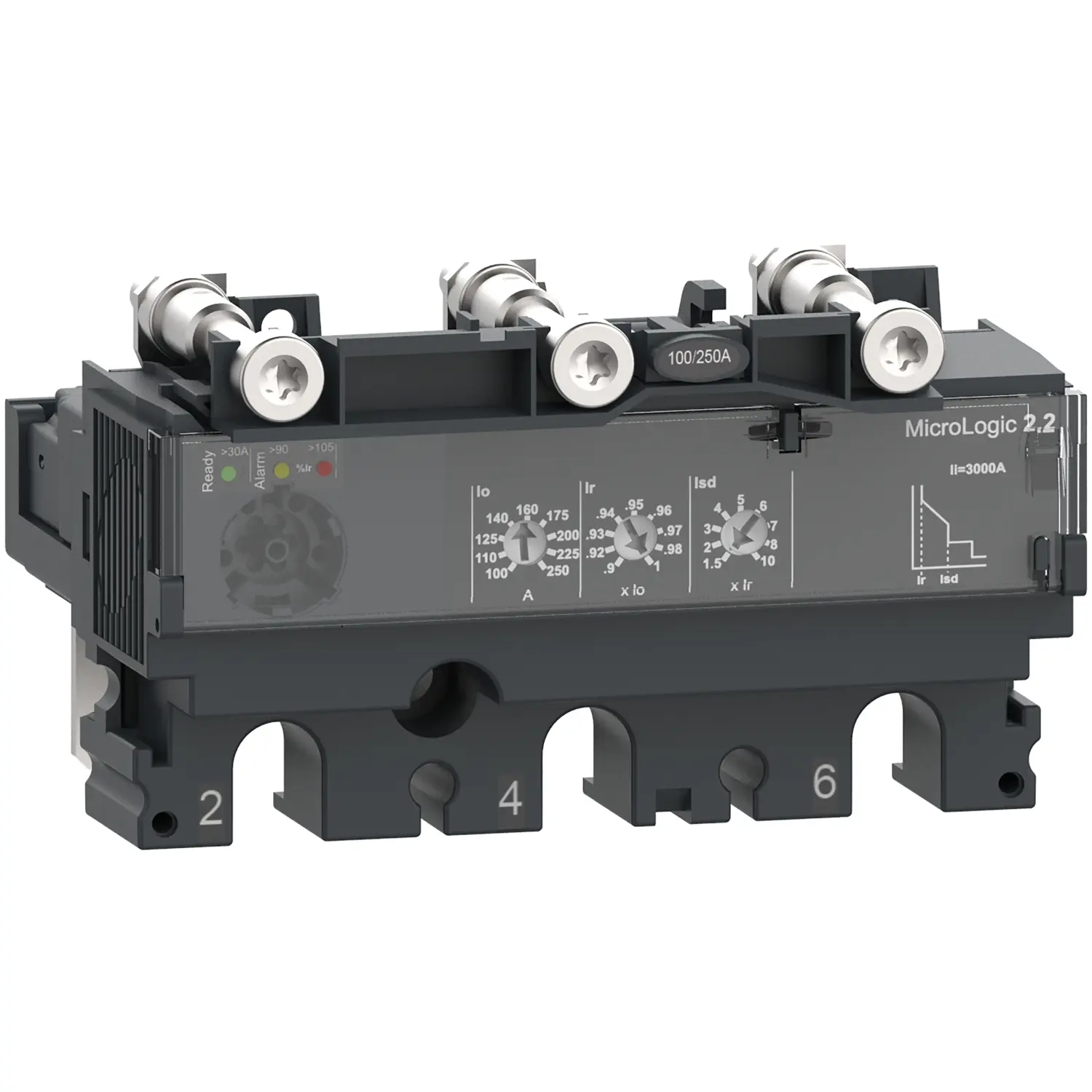

SCHNEIDER COMPACT JEDNOTKA SPOUŠTÍ NSX100 AC 3P3D 100A 2.2 C1032D100

Schneider Electric Jednotka spouští MicroLogic 2.2, ComPacT NSX100/160/250, 3pólová, elekt... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83093926 Zkopírováno

Kód dodavatele: C1032D100 Zkopírováno

EAN: 3606481999634 Zkopírováno

Potřeba externího napájecího zdroje: Ne

Počet pólů: 3

Výška: 59.7 mm

Hloubka: 89.4 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric Jednotka spouští MicroLogic 2.2, ComPacT NSX100/160/250, 3pólová, elektronická, základní ochrana, 100 A

Název parametru Hodnota
Potřeba externího napájecího zdroje Ne
Počet pólů 3
Výška 59.7 mm
Hloubka 89.4 mm
Funkce zkratové spouště Se zpožděním
Šířka 104.7 mm
Rozsah nastavení spouště na přetížení 40 - 100 A
Jmenovitý trvalý proud Iu 100 A
S funkcí ochrany proti zemnímu spojení Ne
Typ ochrany motoru Electronic release
Provozní napětí AC 50 Hz 690 - 690 V
Počet pomocných kontaktů jako měnič 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Druh provozního napětí AC
Jmenovitý spínací proud 100 A
Nastavení proudu nezpožděné zkratové spouště 1500 - 1500
Zpožděné uvolnění zkratu při nastavení proudu 60 - 1000
