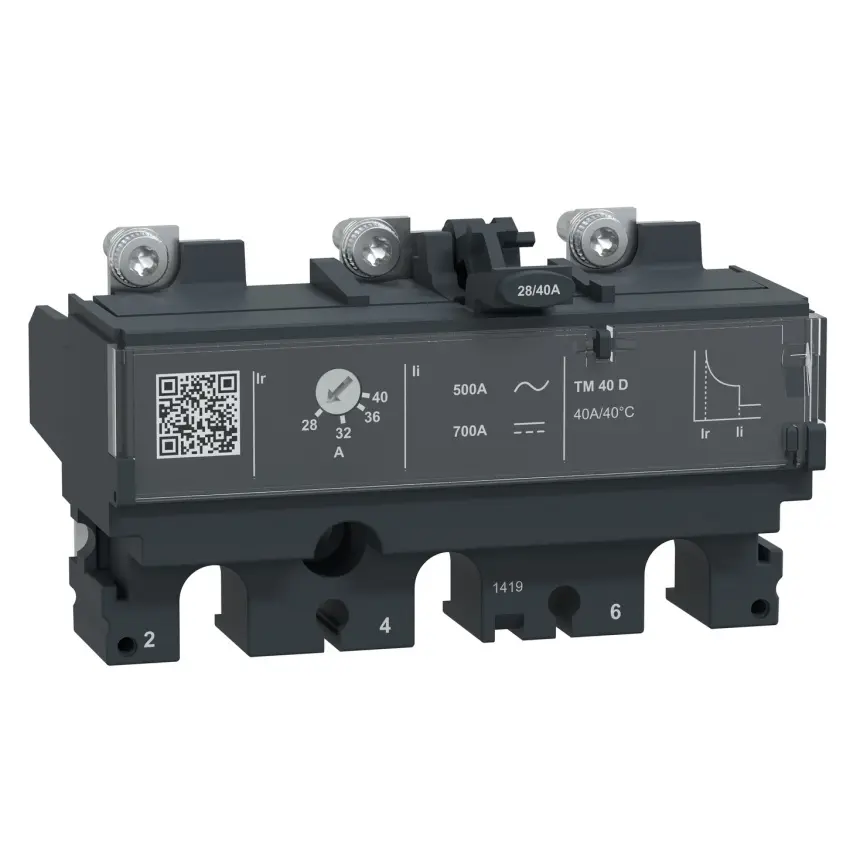

SCHNEIDER COMPACT JEDNOTKA SPOUŠTÍ NSX100 AC 3P3D 40A TMD, C103TM040

Jednotka spouští Schneider ComPacT C103TM040 TM40D pro ComPacT NSX100/160, 3pólové tepelně... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83724981 Zkopírováno

Kód dodavatele: C103TM040 Zkopírováno

EAN: 3606481999528 Zkopírováno

Počet pólů: 3

Počet pomocných kontaktů jako měnič: 0

Potřeba externího napájecího zdroje: Ne

S funkcí ochrany proti zemnímu spojení: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Jednotka spouští Schneider ComPacT C103TM040 TM40D pro ComPacT NSX100/160, 3pólové tepelně-magnetické provedení, 40 A.

Schneider C103TM040 je jednotka spouští TM-D z řady ComPacT NSX100...250. Je kompatibilní s ComPacT NSX100, ComPacT NSX160 a ComPacT NSX100 DC. Jde o 3pólové provedení s chráněnými póly 3d, tepelně-magnetickou jednotkou spouští a jmenovitou hodnotou 40 A při 40 °C. Ochranná funkce jednotky spouští je LI pro ochranu proti přetížení a zkratovou ochranu. Jmenovité pracovní napětí je 690 V AC při 50/60 Hz a 750 V DC.

Klíčové vlastnosti

  • Jednotka spouští TM40D
  • Typ C103TM040
  • Řada ComPacT NSX100...250
  • Kompatibilní s ComPacT NSX100, ComPacT NSX160 a ComPacT NSX100 DC
  • 3pólové provedení
  • Chráněné póly 3d
  • Tepelně-magnetická jednotka spouští
  • Jmenovitá hodnota 40 A při 40 °C
  • Ochranná funkce LI
  • Ochrana proti přetížení a zkratová ochrana
  • Jmenovité pracovní napětí 690 V AC, 50/60 Hz
  • Jmenovité pracovní napětí 750 V DC
  • Nastavitelný Ir v rozsahu 0,7 až 1 × In
  • Pevné tr, 120 až 400 s při 1,5 × In
  • Pevné tr, 15 s při 6 × Ir
  • Pevné Ii 500 A
  • Montážní režim pevná
  • Proudový chránič ne
Název parametru Hodnota
Počet pólů 3
Počet pomocných kontaktů jako měnič 0
Potřeba externího napájecího zdroje Ne
S funkcí ochrany proti zemnímu spojení Ne
Rozsah nastavení spouště na přetížení 28 - 40 A
Typ ochrany motoru Tepelná/magnetická spoušť
Šířka 104.7 mm
Hloubka 88.2 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Nastavení proudu nezpožděné zkratové spouště 500 - 500
Jmenovitý spínací proud 40 A
Funkce zkratové spouště Bez zpoždění
Provozní napětí AC 50 Hz 690 - 690 V
Výška 60.6 mm
Druh provozního napětí AC
Jmenovitý trvalý proud Iu 40 A
