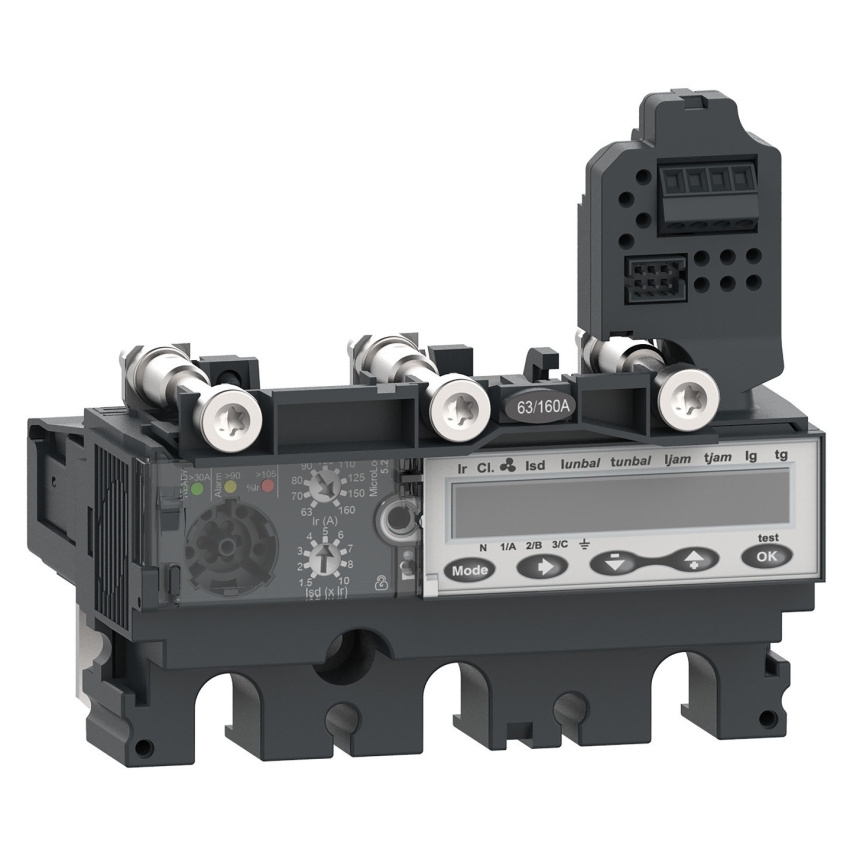

SCHNEIDER COMPACT JEDNOTKA SPOUŠTÍ NSX160 AC 3P3D 160A 5.2E C1635E160

Schneider Electric ComPacT NSX – jednotka spouští MicroLogic 5.2E, 3P3D, 160 A – C1635E160... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83717958 Zkopírováno

Kód dodavatele: C1635E160 Zkopírováno

EAN: 3606481999689 Zkopírováno

Počet pólů: 3

Napájecí napětí DC: 24 - 24 V

Počet pomocných kontaktů jako měnič: 0

Potřeba externího napájecího zdroje: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Schneider Electric ComPacT NSX – jednotka spouští MicroLogic 5.2E, 3P3D, 160 A – C1635E160

Jednotka spouští MicroLogic 5.2E pro jističe ComPacT NSX160/250 v třípólovém provedení 3P3D. Jednotka je elektronická, s ochrannou funkcí LSI a jmenovitým proudem 160 A. Umožňuje nastavení dlouhodobé, krátkodobé i okamžité ochrany a obsahuje integrovaný elektroměr.

Klíčové vlastnosti

  • Jednotka spouští MicroLogic 5.2E
  • Kompatibilní s ComPacT NSX160 a NSX250
  • Provedení 3P (3d)
  • Elektronická ochrana LSI
  • Jmenovitý proud 160 A
  • Nastavení Ir 63–160 A
  • Nastavitelná dlouhodobá ochrana tr (15–400 s při 1,5× Ir)
  • Nastavitelné Isd 1,5–10× Ir
  • Nastavitelné krátkodobé zpoždění tsd (0–0,4 s)
  • Nastavitelná okamžitá ochrana Ii 1,5–15× In
  • Zónové selektivní blokování ZSI
  • LCD displej
  • Integrovaný elektroměr
  • LED indikace stavu
  • Provozní teplota −25 až 70 °C
  • Krytí IP40
Název parametru Hodnota
Počet pólů 3
Napájecí napětí DC 24 - 24 V
Počet pomocných kontaktů jako měnič 0
Potřeba externího napájecího zdroje Ano
S funkcí ochrany proti zemnímu spojení Ne
Rozsah nastavení spouště na přetížení 63 - 160 A
Typ ochrany motoru Electronic release
Šířka 104.7 mm
Hloubka 90.3 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Zpožděné uvolnění zkratu při nastavení proudu 94.5 - 1600
Provozní napětí AC 60 Hz 690 - 690 V
Nastavení proudu nezpožděné zkratové spouště 240 - 2400
Jmenovitý spínací proud 160 A
Funkce zkratové spouště Se zpožděním
Provozní napětí AC 50 Hz 690 - 690 V
Výška 96.9 mm
Druh provozního napětí AC
Jmenovitý trvalý proud Iu 160 A
Typ napájecího napětí DC
