SCHNEIDER COMPACT JEDNOTKA SPOUŠTÍ NSX160 AC 4P4D 160A 5.2E C1645E160

Jednotka spouští MicroLogic 5.2E, ComPacT NSX160/250, 4pólová, elektronická, základní ochr... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83711124 Zkopírováno

Kód dodavatele: C1645E160 Zkopírováno

EAN: 3606482000117 Zkopírováno

Počet pólů: 4

Napájecí napětí DC: 24 - 24 V

Počet pomocných kontaktů jako měnič: 0

Potřeba externího napájecího zdroje: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

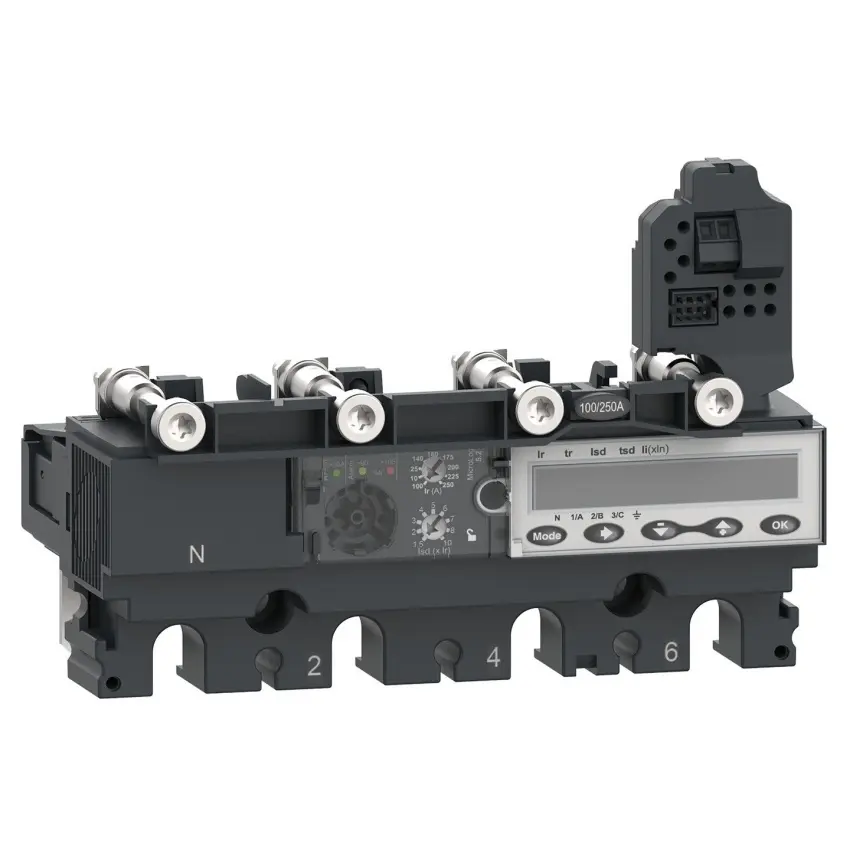

Jednotka spouští MicroLogic 5.2E, ComPacT NSX160/250, 4pólová, elektronická, základní ochrana, elektroměr, 160 A

Jednotka spouští Schneider Electric ComPacT C1645E160 je vybavena elektronickou spouští MicroLogic 5.2E, která zajišťuje přesnou a spolehlivou ochranu elektrických obvodů. Tato 4pólová jednotka s jmenovitým proudem 160 A nabízí funkce ochrany proti přetížení (L), zkratu (S) a okamžitého zkratu (I). Integrovaný elektroměr a LCD displej umožňují měření spotřeby energie, záznam událostí a sledování kvality napájení. Spoušť je určena pro jističe ComPacT NSX160 a NSX250 a umožňuje detailní nastavení parametrů prostřednictvím elektronického rozhraní. Díky robustnímu provedení, selektivnímu blokování ZSI a vysoké přesnosti je vhodná pro náročné distribuční a průmyslové aplikace.

Klíčové vlastnosti

  • Jednotka spouští MicroLogic 5.2E pro jističe ComPacT NSX160/250
  • 4pólové provedení (4D) s umístěním nulového vodiče vlevo
  • Elektronická spoušť s funkcemi LSI – přetížení, zkrat, okamžitá ochrana
  • Nastavitelný rozsah ochrany Ir: 63–160 A
  • Jmenovité pracovní napětí až 690 V AC / 50–60 Hz
  • Integrovaný elektroměr a LCD displej s indikací přetížení
  • Zónové selektivní blokování (ZSI) pro vyšší spolehlivost systému
  • Ochrana vodiče N – volitelně 0,5×, 1× nebo 1,6× Ir
  • Tepelná paměť 20 minut před i po vypnutí
  • Provozní teplota -25 až +70 °C, krytí IP40
Název parametru Hodnota
Počet pólů 4
Napájecí napětí DC 24 - 24 V
Počet pomocných kontaktů jako měnič 0
Potřeba externího napájecího zdroje Ano
S funkcí ochrany proti zemnímu spojení Ne
Rozsah nastavení spouště na přetížení 63 - 160 A
Typ ochrany motoru Electronic release
Šířka 139.7 mm
Hloubka 90.3 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Zpožděné uvolnění zkratu při nastavení proudu 94.5 - 1600
Provozní napětí AC 60 Hz 690 - 690 V
Nastavení proudu nezpožděné zkratové spouště 240 - 2400
Jmenovitý spínací proud 160 A
Funkce zkratové spouště Se zpožděním
Provozní napětí AC 50 Hz 690 - 690 V
Výška 96.9 mm
Druh provozního napětí AC
Jmenovitý trvalý proud Iu 160 A
Typ napájecího napětí DC
