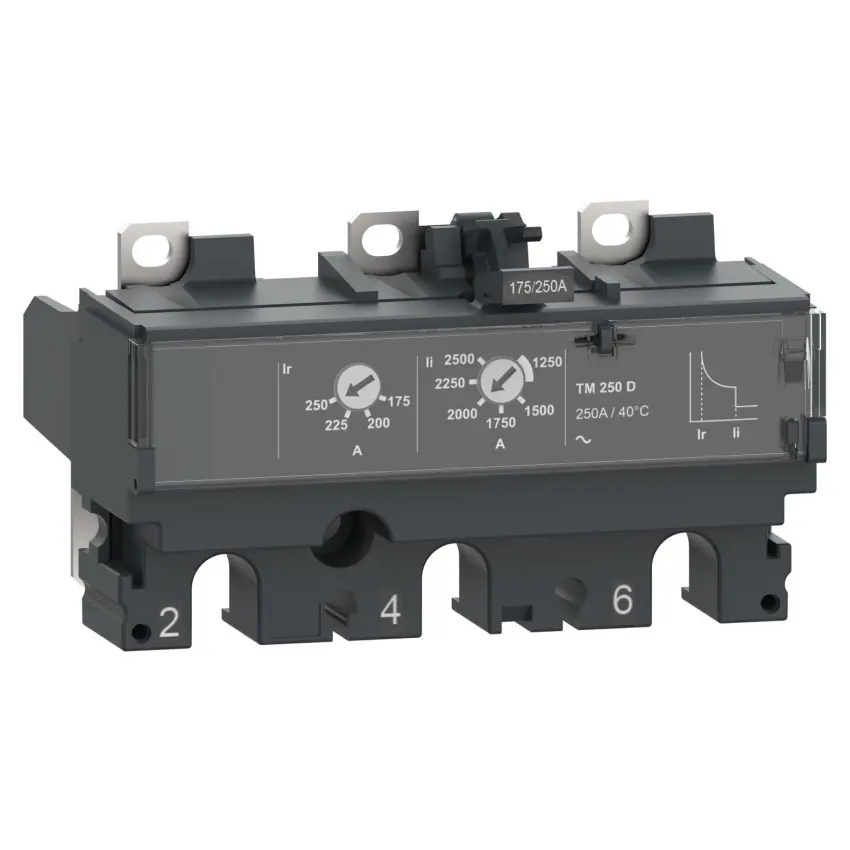

SCHNEIDER COMPACT JEDNOTKA SPOUŠTÍ NSX250 AC 3P3D 160A TMD C253TM160

Schneider Electric ComPacT NSX250 jednotka spouští TM160D, 3pólová, tepelně-magnetická, 16... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83711768 Zkopírováno

Kód dodavatele: C253TM160 Zkopírováno

EAN: 3606481999597 Zkopírováno

Počet pólů: 3

Počet pomocných kontaktů jako měnič: 0

Potřeba externího napájecího zdroje: Ne

S funkcí ochrany proti zemnímu spojení: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Schneider Electric ComPacT NSX250 jednotka spouští TM160D, 3pólová, tepelně-magnetická, 160 A, LI ochrana, C253TM160

Jednotka spouští Schneider Electric TM160D C253TM160 je tepelně-magnetická jednotka pro kompaktní vzduchové jističe řady ComPacT NSX250 určené pro distribuční aplikace. Poskytuje dlouhodobou (L) ochranu proti přetížení a okamžitou (I) ochranu proti zkratu s jmenovitým proudem 160 A při 40 °C a je navržena pro třífázové systémy s jmenovitým pracovním napětím do 690 V AC při 50/60 Hz. Trip jednotka je 3pólová, chrání všechny 3 póly, má nastavitelný dlouhodobý spouštěcí proud v rozsahu 0,7–1 × In, pevně nastavené zpoždění dlouhodobé ochrany a pevnou hodnotu okamžitého spouštění 1250 A, a splňuje požadavky norem EN/IEC 60947-2 s krytím IP40 a třídou ochrany II.

Klíčové vlastnosti

  • Řada ComPacT, výrobková řada ComPacT NSX100…250
  • Jednotka spouští TM160D pro jističe ComPacT NSX250
  • Tepelně-magnetické provedení spouště (TM-D)
  • Funkce ochrany LI: dlouhodobá ochrana proti přetížení (L) a okamžitá zkratová ochrana (I)
  • 3pólové provedení, popis chráněných pólů 3d
  • Jmenovitý proud trip jednotky 160 A při 40 °C
  • Nastavitelný dlouhodobý spouštěcí proud [Ir] v rozsahu 0,7–1 × In
  • Pevně nastavené zpoždění dlouhodobé ochrany [tr]: 120…400 s při 1,5 × In a 15 s při 6 × Ir
  • Pevná hodnota okamžitého spouštění [Ii] 1250 A
  • Jmenovité pracovní napětí [Ue] 690 V AC, 50/60 Hz, síť typu AC
  • Stupeň krytí IP40 podle IEC 60529, třída ochrany II, stupeň znečištění 3 podle IEC 60947-1
  • Provozní teplota okolí -25…70 °C, teplota pro uskladnění -50…85 °C
  • Trip jednotka není proudový chránič (proudový chránič: Ne)
  • Shoda s normou EN/IEC 60947-2
Název parametru Hodnota
Počet pólů 3
Počet pomocných kontaktů jako měnič 0
Potřeba externího napájecího zdroje Ne
S funkcí ochrany proti zemnímu spojení Ne
Rozsah nastavení spouště na přetížení 112 - 160 A
Typ ochrany motoru Tepelná/magnetická spoušť
Šířka 104.7 mm
Hloubka 88.2 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Nastavení proudu nezpožděné zkratové spouště 1250 - 1250
Jmenovitý spínací proud 160 A
Funkce zkratové spouště Bez zpoždění
Provozní napětí AC 50 Hz 690 - 690 V
Výška 60.6 mm
Druh provozního napětí AC
Jmenovitý trvalý proud Iu 160 A
