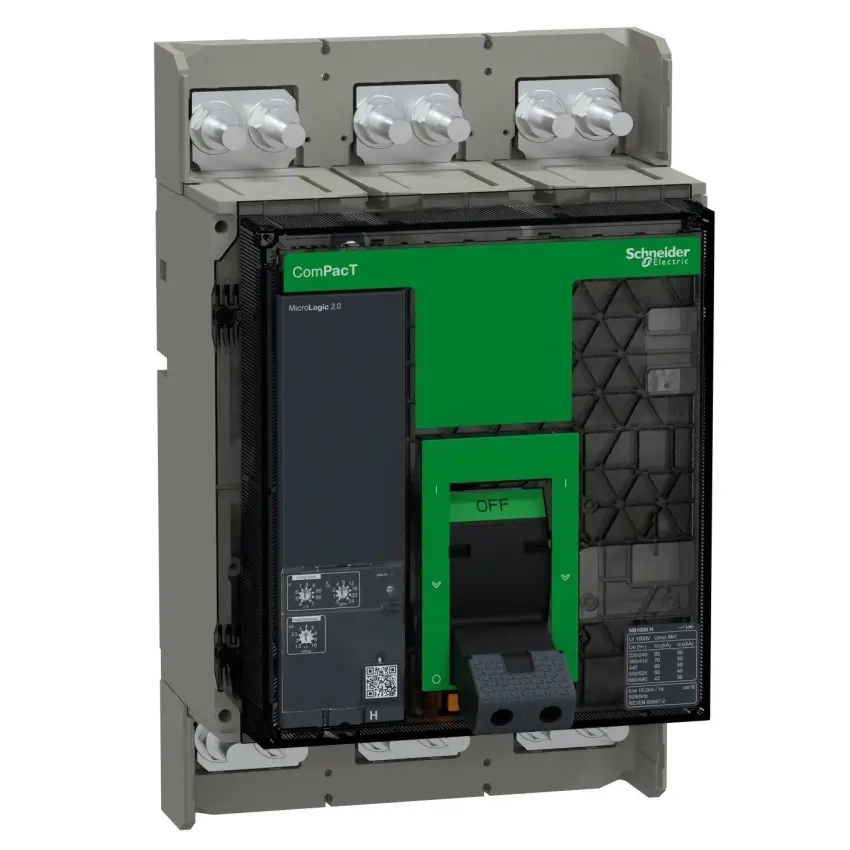

SCHNEIDER COMPACT JISTIČ NS1000H 70KA 3P 1000A PEV. MANUAL 2.0, C100H320FM

Kompaktní jistič ComPacT NS1000H 70kA 3P 1000A s ovládáním MicroLogic 2.0. Kompaktní jis... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83705695 Zkopírováno

Kód dodavatele: C100H320FM Zkopírováno

EAN: 3606482100015 Zkopírováno

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Jmenovité napětí: 690 - 690 V

Kompletní přístroj s ochrannou jednotkou: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Kompaktní jistič ComPacT NS1000H 70kA 3P 1000A s ovládáním MicroLogic 2.0.

Kompaktní jistič ComPacT NS1000H 70kA 3P 1000A s ovládáním MicroLogic 2.0 je určen pro ochranu elektrických obvodů před přetížením a zkratem. Nabízí flexibilní instalaci v libovolné poloze, ať už v rozváděči nebo na stěně. Jeho konstrukce umožňuje snadnou údržbu a výměnu komponent.

Klíčové vlastnosti

  • Jmenovitý proud: 1000A
  • Počet pólů: 3
  • Vypínací schopnost: 70kA
  • Ovládání: MicroLogic 2.0
  • Flexibilní instalace v libovolné poloze
  • Snadná údržba a výměna komponent
Název parametru Hodnota
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovité napětí 690 - 690 V
Kompletní přístroj s ochrannou jednotkou Ano
Volitelná montáž na DIN lištu Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Krytí (IP) IP40
Počet pomocných kontaktů jako měnič 0
Integrovaná ochrana proti zemnímu zkratu Ne
Nastavitelný rozsah nezpožděné zkratové spouště 600 - 10000 A
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý trvalý proud Iu 1000 A
Rozsah nastavení spouště na přetížení 400 - 1000 A
Typ ovládacího prvku Páčka
Poloha přípojky pro hlavní proudový obvod Vpředu
Motorový pohon volitelný Ano
K dispozici hlásič spuštění Ano
Ztrátový výkon 66 W
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 70 kA
Integrovaný motorový pohon Ne
