SCHNEIDER COMPACT JISTIČ NS1000N 50KA 3P 1000A PEV. MANUAL NS C100N3FM

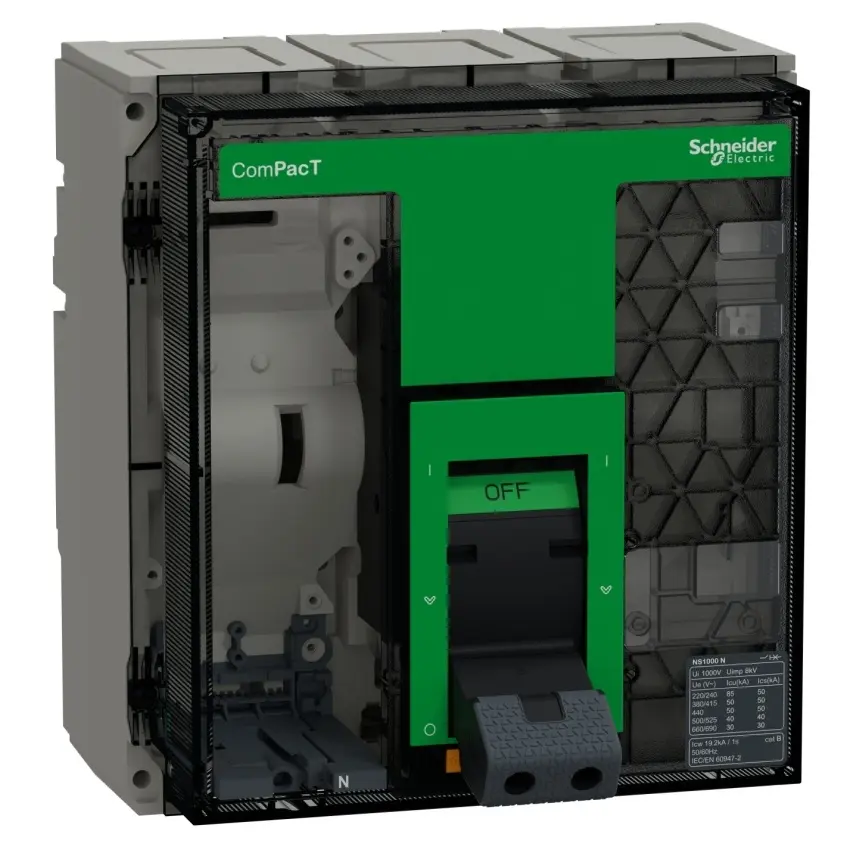

Schneider Electric C100N3FM základní jistič ComPacT NS1000N, 3P, 1000 A, s pevným montážním režimem, ručním ovládáním a vypínací schopností 50 kA při 380/415 V AC.

Schneider Electric C100N3FM je základní jistič ComPacT NS1000N v provedení 3P. Produkt má jmenovitý proud 1000 A při 50 °C a jmenovité pracovní napětí 690 V AC při 50/60 Hz. Vypínací schopnost je 50 kA při 380/415 V AC a 440 V AC podle IEC 60947-2. Jistič je určen pro síť AC, má pevný montážní režim a ruční ovládání. Stupeň krytí je IP40 a rozměry jsou 224 × 210 × 147 mm.

Klíčové vlastnosti

• Typ produktu: základní jistič
• Výrobce: Schneider Electric
• Řada: ComPacT
• Výrobková řada: ComPacT NS630b...1600 new generation
• Typ: C100N3FM
• Provedení: NS1000N
• Počet pólů: 3P
• Jmenovitý proud In: 1000 A při 50 °C
• Jmenovité pracovní napětí Ue: 690 V AC, 50/60 Hz
• Typ sítě: AC
• Frekvence sítě: 50/60 Hz
• Vypínací schopnost N: 50 kA při 415 V AC
• Vypínací schopnost Icu: 50 kA při 380/415 V AC
• Vypínací schopnost Icu: 50 kA při 440 V AC
• Vypínací schopnost Icu: 85 kA při 220/240 V AC
• Vypínací schopnost Icu: 40 kA při 500/525 V AC
• Vypínací schopnost Icu: 30 kA při 660/690 V AC
• Jmenovité izolační napětí Ui: 800 V AC
• Jmenovité impulzní výdržné napětí Uimp: 8 kV
• Jmenovitý krátkodobý výdržný proud Icw: 19,2 kA po dobu 1 s
• Integrovaná mžiková zkratová ochrana: 40 kA
• Typ ovládání: ručně ovládaný
• Montážní režim: pevná
• Upevnění: zadní deska
• Rozteč pro připojení: 70 mm
• Stupeň krytí: IP40
• Provozní teplota: -25 až 70 °C
• Výška: 224 mm
• Šířka: 210 mm
• Hloubka: 147 mm
• Norma: IEC 60947-2
