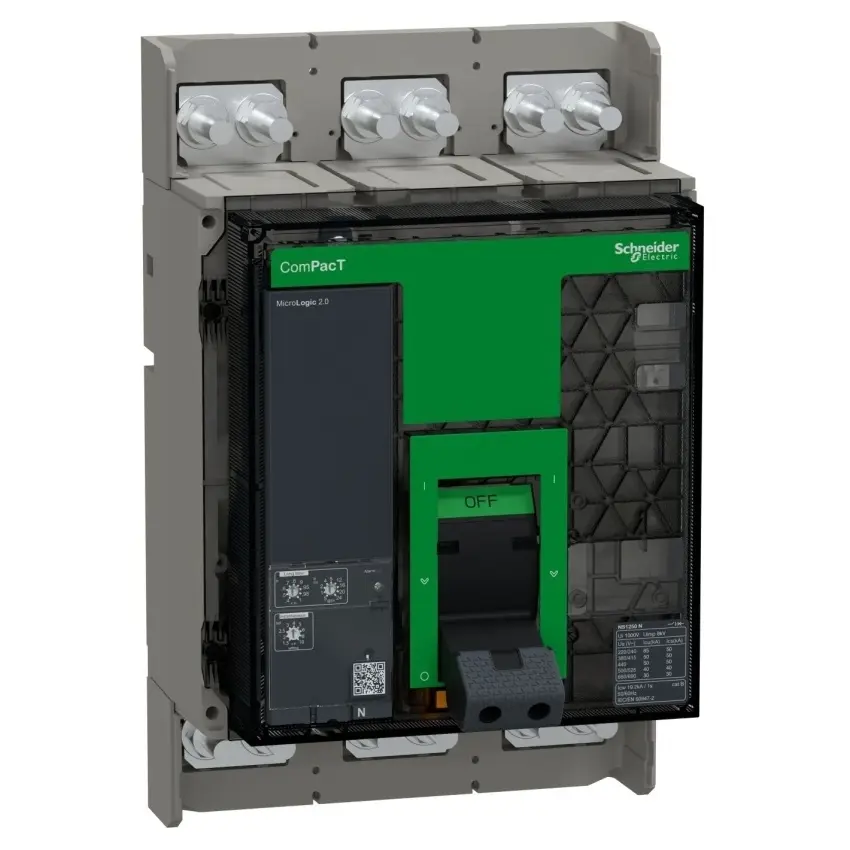

SCHNEIDER COMPACT JISTIČ NS1250N 50KA 3P 3P 1250A PEV. MANUAL 2.0 C125N320FM

Jistič, ComPacT NS1250N, 50kA při 415VAC, 3P, pevný, ručně ovládaný, řídící jednotka Micro... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83492570 Zkopírováno

Kód dodavatele: C125N320FM Zkopírováno

EAN: 3606482097452 Zkopírováno

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Jmenovité napětí: 690 - 690 V

Kompletní přístroj s ochrannou jednotkou: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Jistič, ComPacT NS1250N, 50kA při 415VAC, 3P, pevný, ručně ovládaný, řídící jednotka MicroLogic 2.0, 1250A

Tento jistič je součástí nové generace řady ComPacT NS630bN až NS3200. Nová generace ComPacT NS si zachovává stejný výkon a přichází s novým průhledným předním krytem pro viditelnost pomocných zařízení a novým přepínačem s ergonomickým dotykem a volitelným stavem vypnutí LED. Volitelně je možné přidat nový bezdrátový pomocný kontakt OF/SD v komunikačním protokolu ZigBee. Tento ComPacT NS1250N je kompletní 3pólový jistič navržený pro optimalizaci prostoru a vypínací schopnosti. Jedná se o pevný jistič s ručním ovládáním. Je optimální volbou pro všechny standardní a specifické aplikace. Vypínací kapacita (Icu) je 50kA rms při 415VAC 50/60Hz. Provozní napětí je 690VAC 50/60Hz. Jistič lze ovládat ručně pomocí tlačítek ON, OFF nebo „push to trip“. Tento produkt obsahuje elektronickou řídicí jednotku MicroLogic 2.0 s jmenovitým proudem 1250A. Řídicí jednotka MicroLogic 2.0 poskytuje nastavitelné dlouhodobé a okamžité ochrany (kódy ANSI 49/50). Tento produkt je dodáván s řadou volitelných funkcí a příslušenství. Rozměry jsou 327 mm (výška) x 210 mm (šířka) x 147 mm (hloubka). Je v souladu s mezinárodními normami IEC 60947-1 a IEC60947-2. ComPacT NS nové generace je součástí architektury Schneider Electric EcoStruxure Power. Nová generace ComPacT NS je udržitelnější díky zeleným obalům a zeleným partnerstvím.

Název parametru Hodnota
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovité napětí 690 - 690 V
Kompletní přístroj s ochrannou jednotkou Ano
Volitelná montáž na DIN lištu Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Krytí (IP) IP40
Počet pomocných kontaktů jako měnič 0
Integrovaná ochrana proti zemnímu zkratu Ne
Nastavitelný rozsah nezpožděné zkratové spouště 750 - 12500 A
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý trvalý proud Iu 1250 A
Rozsah nastavení spouště na přetížení 500 - 1250 A
Typ ovládacího prvku Páčka
Poloha přípojky pro hlavní proudový obvod Vpředu
Motorový pohon volitelný Ano
K dispozici hlásič spuštění Ano
Ztrátový výkon 132 W
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaný motorový pohon Ne
