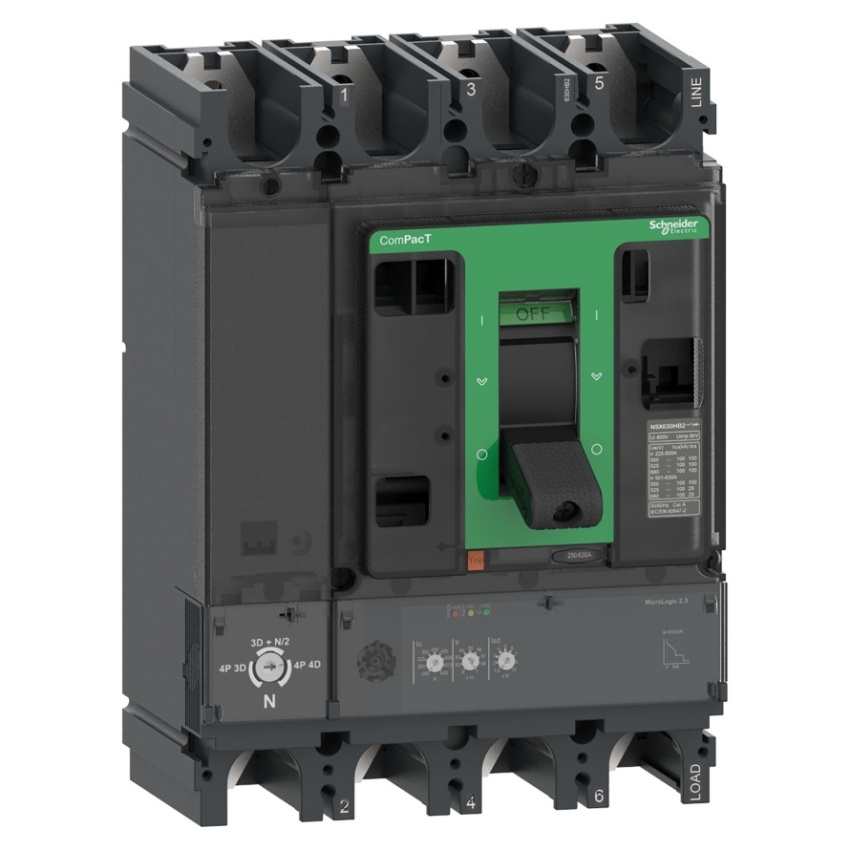

SCHNEIDER COMPACT JISTIČ NSX400N 50KA AC 4P4D 400A 2.3 C40N42D400
Výrobce: SCHNEIDER ELECTRIC
Kód produktu: 83727940 Zkopírováno
Kód dodavatele: C40N42D400 Zkopírováno
EAN: 3606482002753 Zkopírováno
Počet pomocných spínacích kontaktů: 0
Počet pomocných rozpínacích kontaktů: 0
Jmenovité napětí: 690 - 690 V
Kompletní přístroj s ochrannou jednotkou: Ano
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Schneider Electric C40N42D400 jistič ComPacT NSX400N, 4P, 400 A při 40 °C, s elektronickou jednotkou spouští MicroLogic 2.3 a vypínací schopností 50 kA při 380/415 V AC.
Schneider Electric C40N42D400 je jistič ComPacT NSX400N určený pro distribuci. Produkt má 4 póly, jmenovitý proud 400 A při 40 °C a jmenovité pracovní napětí 690 V AC při 50/60 Hz. Vypínací schopnost je 50 kA při 380/415 V AC podle IEC 60947-2. Jistič je vybaven elektronickou jednotkou spouští MicroLogic 2.3 s ochrannou funkcí LSoI. Ovládání je řešeno páčkou a montážní režim jističe je pevný.
Klíčové vlastnosti
- Typ produktu: jistič
- Výrobce: Schneider Electric
- Řada: ComPacT
- Označení výrobku: ComPacT NSX
- Typ: C40N42D400
- Krátký název zařízení: NSX400N
- Použití zařízení: distribuce
- Popis pólů: 4P
- Popis chráněných pólů: 4D, 3d + N/2, 3d
- Umístění nulového vodiče: vlevo
- Jmenovitý proud In: 400 A při 40 °C
- Jmenovité pracovní napětí Ue: 690 V AC, 50/60 Hz
- Typ sítě: AC
- Frekvence sítě: 50/60 Hz
- Vypínací schopnost N: 50 kA při 415 V AC
- Vypínací schopnost Icu: 50 kA při 380/415 V AC
- Vypínací schopnost Icu: 42 kA při 440 V AC
- Označení jednotky spouští: MicroLogic 2.3
- Provedení jednotky spouští: elektronická
- Ochranná funkce jednotky spouští: LSoI
- Typ ovládání: páčka
- Montážní režim jističe: pevná
- Jmenovité izolační napětí Ui: 800 V AC
- Jmenovité impulzní výdržné napětí Uimp: 8 kV
- Rozsah nastavení Ir: 160-400 A
- Rozsah nastavení Isd: 1,5-10 × Ir
- Rozsah nastavení Ii: 4800 A
- Stupeň krytí: IP40
- Stupeň ochrany IK: IK07
- Výška: 255 mm
- Šířka: 185 mm
- Hloubka: 110 mm
- Hmotnost přístroje: 7,9 kg
- Norma: EN/IEC 60947-2
| Název parametru | Hodnota |
|---|---|
| Počet pomocných spínacích kontaktů | 0 |
| Počet pomocných rozpínacích kontaktů | 0 |
| Jmenovité napětí | 690 - 690 V |
| Kompletní přístroj s ochrannou jednotkou | Ano |
| Volitelná montáž na DIN lištu | Ne |
| S integrovanou podpěťovou spouští | Ne |
| Počet pólů | 4 |
| Krytí (IP) | IP40 |
| Počet pomocných kontaktů jako měnič | 0 |
| Integrovaná ochrana proti zemnímu zkratu | Ne |
| Nastavitelný rozsah nezpožděné zkratové spouště | 4800 - 4800 A |
| Typ konstrukce přístroje | Montážní přístroj |
| Vhodné pro montáž DIN lišty | Ne |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Jmenovitý trvalý proud Iu | 400 A |
| Nastavitelný rozsah krátkodobě zpožděné zkratové spouště | 240 - 4000 A |
| Rozsah nastavení spouště na přetížení | 160 - 400 A |
| Typ ovládacího prvku | Páčka |
| Poloha přípojky pro hlavní proudový obvod | Vpředu |
| Motorový pohon volitelný | Ano |
| K dispozici hlásič spuštění | Ano |
| Ztrátový výkon | 76.8 W |
| Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz | 50 kA |
| Integrovaný motorový pohon | Ne |
