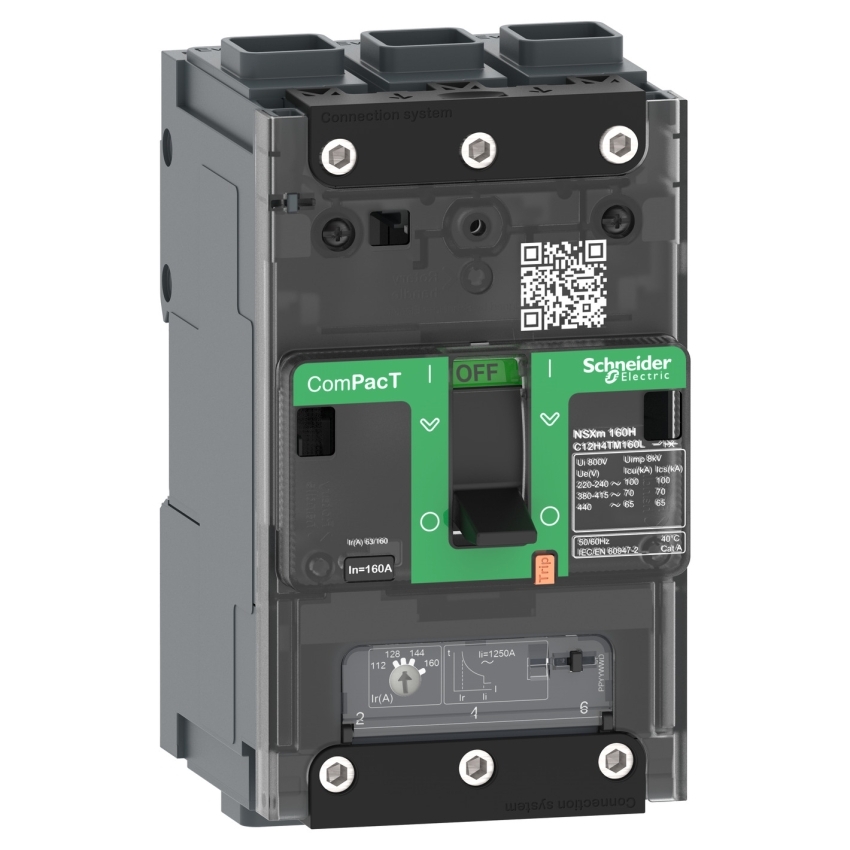

SCHNEIDER COPACT JISTIČ NSXM160F 36KA AC 3P 160A TMD ELINK, C12F3TM160L
Výrobce: SCHNEIDER ELECTRIC
Kód produktu: 83599622 Zkopírováno
Kód dodavatele: C12F3TM160L Zkopírováno
EAN: 3606481990655 Zkopírováno
Počet pomocných spínacích kontaktů: 0
Počet pomocných rozpínacích kontaktů: 0
Jmenovité napětí: 220 - 440 V
Kompletní přístroj s ochrannou jednotkou: Ano
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.

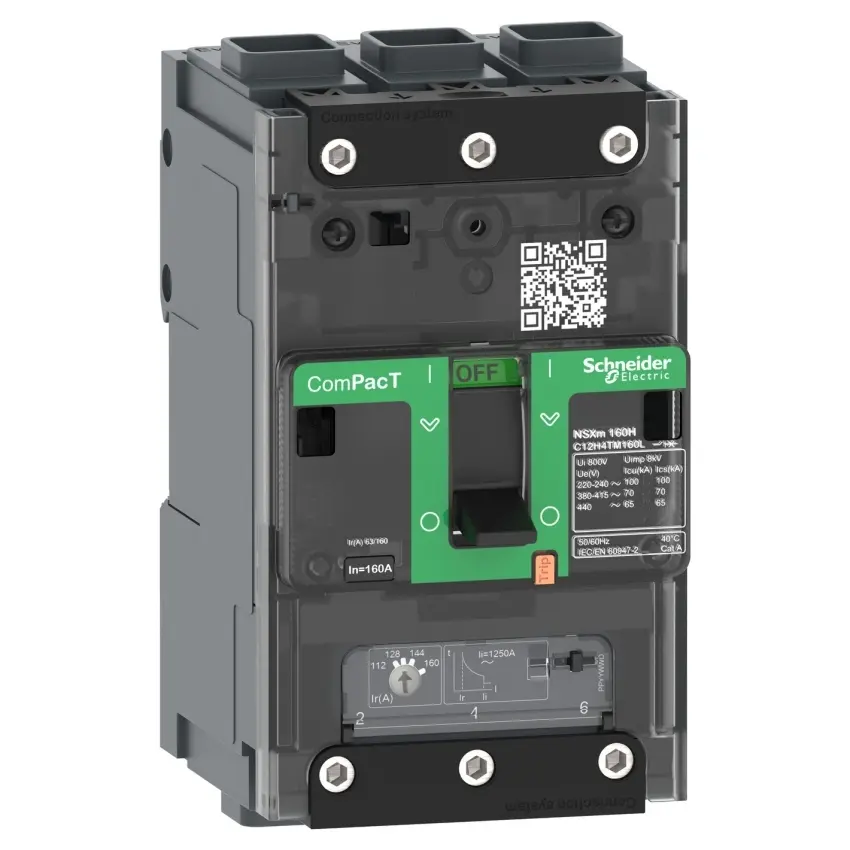

SCHNEIDER COMPACT Jistič NSXM160F 36KA AC 3P 160A TMD ELINK, C12F3TM160L
Jistič ComPacT NSXm 160F je 3pólový jistič s vypínací schopností 36 kA při 415 V AC, vybavený tepelně-magnetickou spouští TMD (typ LI) nastavenou na 160 A. Je určen pro distribuční aplikace a je vybaven moderními svorkami EverLink pro bezpečné a trvanlivé připojení. Zařízení poskytuje spolehlivou ochranu proti nadproudům a zkratům v souladu s normou IEC 60947-2.
Klíčové vlastnosti
- Jmenovitý proud: 160 A (při 40 °C)
- Vypínací schopnost: 36 kA při 380–415 V AC (IEC 60947-2)
- Počet pólů: 3P
- Spoušť: Tepelně-magnetická TM-D, typ LI
- Montáž: Pevná instalace (na zadní desku), horizontální nebo vertikální
- Připojení: EverLink svorky, měď 2,5–95 mm²
- Rozměry (V × Š × H): 137 × 81 × 80 mm
- Mechanická životnost: 20 000 cyklů
- Elektrická životnost: až 10 000 cyklů (při jmenovitém zatížení)
- Stupeň krytí: IP40
- Teplota okolí: –25 °C až +70 °C
- Bezpečné odpojení dle IEC 60947-2
| Název parametru | Hodnota |
|---|---|
| Počet pomocných spínacích kontaktů | 0 |
| Počet pomocných rozpínacích kontaktů | 0 |
| Jmenovité napětí | 220 - 440 V |
| Kompletní přístroj s ochrannou jednotkou | Ano |
| Volitelná montáž na DIN lištu | Ne |
| Počet pólů | 3 |
| Krytí (IP) | IP40 |
| Počet pomocných kontaktů jako měnič | 0 |
| Integrovaná ochrana proti zemnímu zkratu | Ne |
| Nastavitelný rozsah nezpožděné zkratové spouště | 1250 - 1250 A |
| Typ konstrukce přístroje | Montážní přístroj |
| Vhodné pro montáž DIN lišty | Ano |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Jmenovitý trvalý proud Iu | 160 A |
| Rozsah nastavení spouště na přetížení | 112 - 160 A |
| Typ ovládacího prvku | Páčka |
| Poloha přípojky pro hlavní proudový obvod | Vpředu |
| Motorový pohon volitelný | Ne |
| K dispozici hlásič spuštění | Ano |
| Ztrátový výkon | 41.1 W |
| Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz | 36 kA |
| Integrovaný motorový pohon | Ne |
