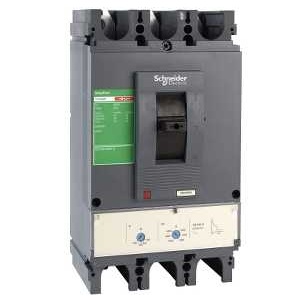

SCHNEIDER EASYPACT JISTIČ VÝKON CVS400F TM400D 3P 400A LV540306

Schneider Electric Easypact CVS - CVS400F TM400D jistič - 3P/3dEasyPact CVS400F je 3P 3d p... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81759458 Zkopírováno

Kód dodavatele: LV540306 Zkopírováno

EAN: 3606480247187 Zkopírováno

Jmenovitý trvalý proud Iu: 400 A

Počet pólů: 3

Rozsah nastavení spouště na přetížení: 0 - 400 A

Počet pomocných kontaktů jako měnič: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric Easypact CVS - CVS400F TM400D jistič - 3P/3d

EasyPact CVS400F je 3P 3d pevný jistič s vysokým výkonem a funkcí úspory nákladů. Představuje optimální volbu pro aplikace ochrany malých a středních budov. Vypínací schopnost (Icu) je 36 kA ve stojanu 415 V stř. 50/60 Hz. Provozní napětí je 440 V stř., 50/60 Hz. Tento výrobek obsahuje funkci 400A jmenovitého tepelně-magnetického spouští (TMD). Jednotka spouští TMD poskytuje nastavitelnou ochranu proti tepelnému přetížení a pevnou magnetickou ochranu. Tato verze 3P (140 mm x 255 mm x 110 mm) je dodávána s mnoha volitelnými funkcemi a příslušenstvím. EasyPact CVS400F vyhovuje mezinárodním normám (IEC 60947, CCC, EAC). Lze jej instalovat do rozvaděčů třídy II jako zařízení čelního krytu (IEC 60664-1).

Název parametru Hodnota
Jmenovitý trvalý proud Iu 400 A
Počet pólů 3
Rozsah nastavení spouště na přetížení 0 - 400 A
Počet pomocných kontaktů jako měnič 0
Jmenovité napětí 440 - 440 V
Krytí (IP) IP40
Poloha přípojky pro hlavní proudový obvod Vpředu
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Páčka
K dispozici hlásič spuštění Ano
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Nastavitelný rozsah nezpožděné zkratové spouště 2000 - 4000 A
Vhodné pro montáž DIN lišty Ne
Integrovaná ochrana proti zemnímu zkratu Ne
Motorový pohon volitelný Ne
Typ konstrukce přístroje Montážní přístroj
Volitelná montáž na DIN lištu Ne
Kompletní přístroj s ochrannou jednotkou Ano
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 30 W
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 400 A
Počet pólů 3
Rozsah nastavení spouště na přetížení 0 - 400 A
Počet pomocných kontaktů jako měnič 0
Jmenovité napětí 440 - 440 V
Krytí (IP) IP40
Poloha přípojky pro hlavní proudový obvod Vpředu
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Páčka
K dispozici hlásič spuštění Ano
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Nastavitelný rozsah nezpožděné zkratové spouště 2000 - 4000 A
Vhodné pro montáž DIN lišty Ne
Integrovaná ochrana proti zemnímu zkratu Ne
Motorový pohon volitelný Ne
Typ konstrukce přístroje Montážní přístroj
Volitelná montáž na DIN lištu Ne
Kompletní přístroj s ochrannou jednotkou Ano
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 30 W
