SCHNEIDER LINERGY SVORKA ŠROUBOVÁ 2 BODY 2,5MM2 MODRÁ (MIN.OBJ.=50KS) NSYTRV22BL

Schneider Electric Linergy šroubová svorka - 2 body - 2,5mm? modráLinergy TR je svorkovnic... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82290091 Zkopírováno

Kód dodavatele: NSYTRV22BL Zkopírováno

EAN: 3606480531804 Zkopírováno

Jmenovitý proud In: 24 A

Jmenovité napětí: 1000 V

Připojitelný průřez vícedrátového vodiče: 0.14 - 4 mm2

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.14 - 4 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

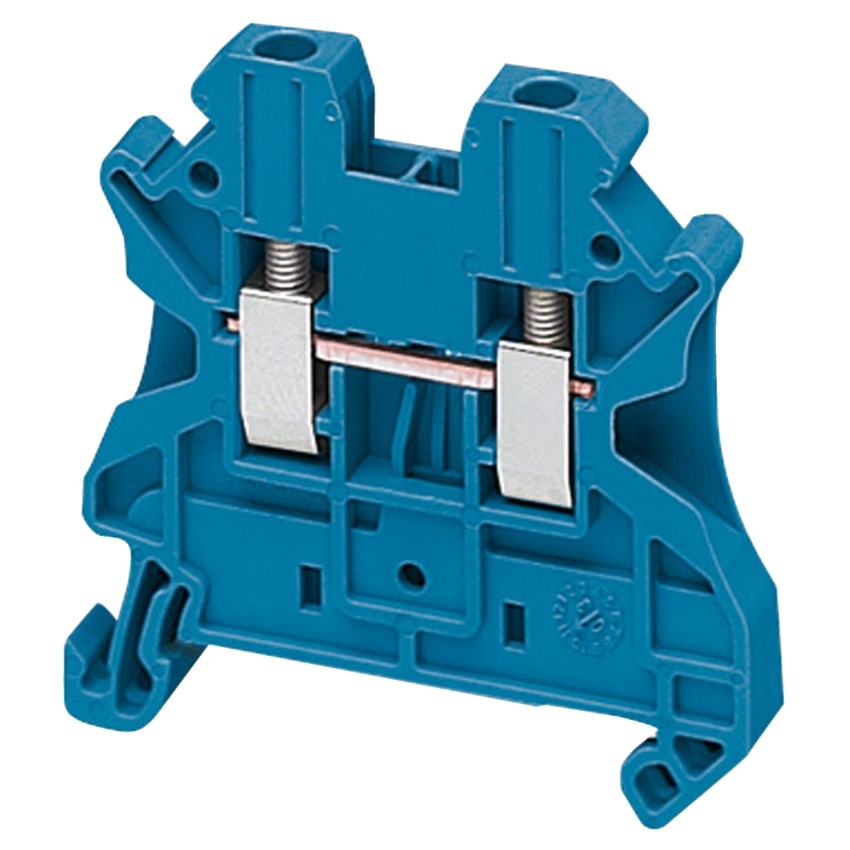

Schneider Electric Linergy šroubová svorka - 2 body - 2,5mm? modrá

Linergy TR je svorkovnice pro Polybloc. Patří k průchozí svorce Linergy s průřezem 2,5 mm?. Jmenovité provozní napětí je 600 V dle normy CSA/cURus, 1000 V dle normy EN/IEC 60947-7-1 a 690 V dle normy ATEX Exe ii Ex II 2 GD. Jmenovitý proud je 24 A v souladu s normou ATEX Exe IEC 60947-7-1, 20 A dle normy CSA/US a 22 A v souladu s normou ATEX Exe IIE Ex2 gd. Má modrou povrchovou úpravu. Montáž nacvaknutím a bočními svorkami pomocí jednoúrovňových šroubových svorek. Může to být připojení a odpojení šroubovákem. Je kompatibilní se spacialovými skříněmi pro Prisma G, Prisma P, Pragma, Prisma PHP, Spacial, Kaedra, TeSys. Prodáváno v partiích po 50 jednotkách. Teplota okolního vzduchu pro provoz je od -40 do 130 °C v souladu s normou IEC 60216-1 a VDE 0304-T21. Certifikováno více standardů (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). Odpovídá normě Green Premium (RoHS/REACH).

Název parametru Hodnota
Jmenovitý proud In 24 A
Jmenovité napětí 1000 V
Připojitelný průřez vícedrátového vodiče 0.14 - 4 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.14 - 4 mm2
Počet míst upnutí pro každé patro 2
Provozní teplota -40 - 130 °C
Počet pater 1
Způsob montáže DIN lišta 35 mm
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.2 - 2.5 mm2
Typ el. připojení 2 Závitová přípojka
Typ el. připojení 1 Závitová přípojka
Připojitelný průřez jednodrátového vodiče 0.14 - 4 mm2
Barva Modrá
Materiál izolačního tělesa Termoplast
Je zapotřebí uzavírací deska Ano
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ano
Patra interně přemostěna Ne
Výška 47.5 mm
Hloubka 47.7 mm
Šířka 5.2 mm
Vhodné pro materiál vodiče Hliník/měď
