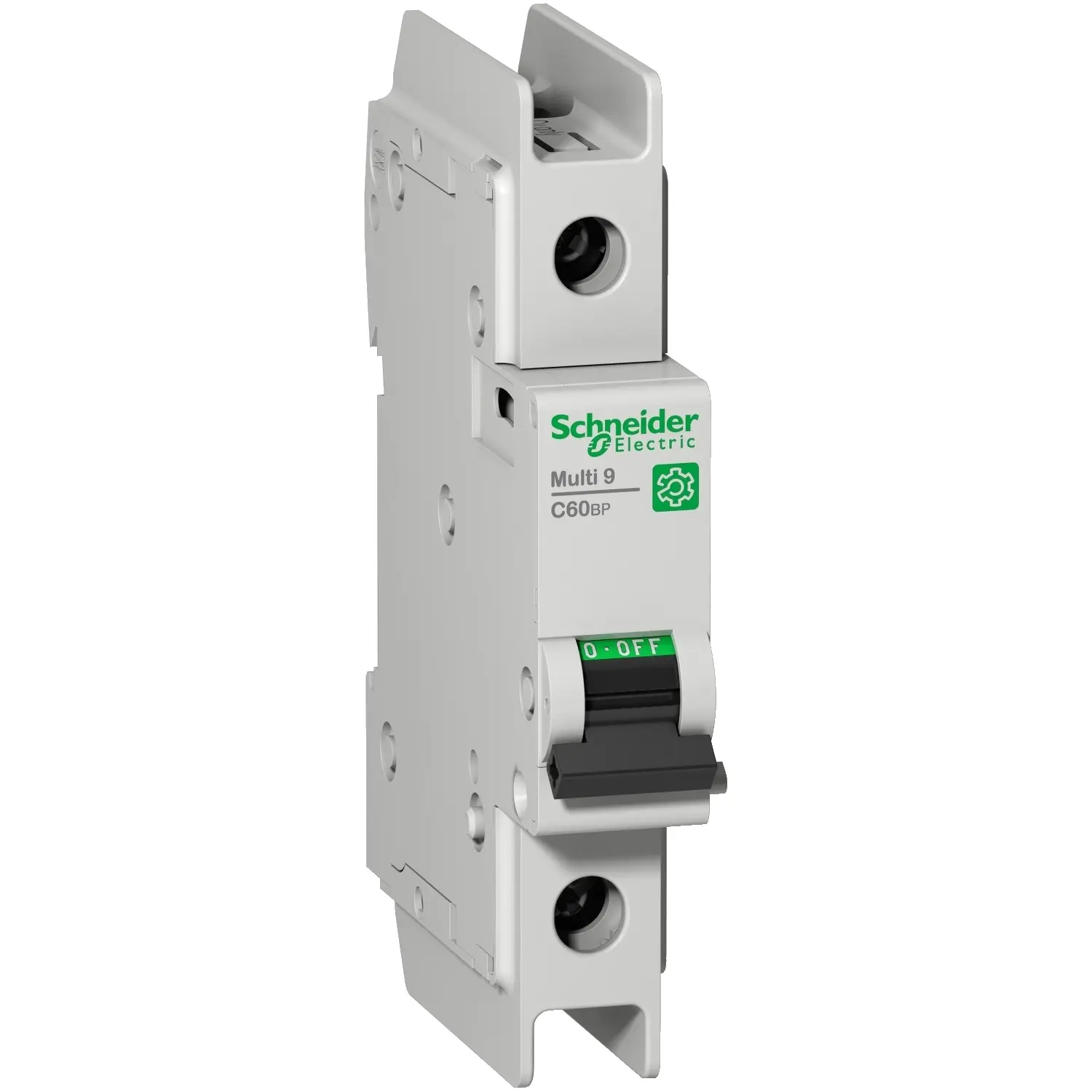

SCHNEIDER MULTI9 JISTIČ C60BP 1P C 2A 10KA 277V UL489 M9F42102

Schneider Electric jistič Multi9 C60BP 1P charakteristika C 2A 10kA 277V UL489Tento jistič... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83190355 Zkopírováno

Kód dodavatele: M9F42102 Zkopírováno

EAN: 3606481169662 Zkopírováno

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 1

Montážní hloubka: 48 mm

Připojitelný průřez jednodrátového vodiče: 1 - 25 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric jistič Multi9 C60BP 1P charakteristika C 2A 10kA 277V UL489

Tento jistič Multi9 C60BP je nízkonapěťový miniaturní jistič (MCB). Jedná se o 1P jistič s 1 chráněnou pól, 2A jmenovitý proud a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 3 kA při 415 V AC dle normy EN/IEC 60947-2 a 3 kA při 415 V stř. podle normy EN/IEC 60947 -2 standard. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Byla navržena tak, aby nabízela zvýšenou ochranu před hrozbami, chránila osoby a zařízení před elektrickými hrozbami. Tento výrobek je chráněn před zkratem, proudem a přetížením. Tento výrobek je určen pro výrobce strojů (OEM) a výrobce ovládacích panelů. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Provozní napětí Ue je 240 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 2 rozteč 9 mm. Stupeň znečištění je 3. Barva výrobku je světle šedá (RAL7035). Rozměry jsou (Š) 18 mm x (V) 103 mm x (H) 72 mm. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 80 °C.

Název parametru Hodnota
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 1
Montážní hloubka 48 mm
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC/DC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 10 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 3 kA
Společně spínaný neutrální vodič Ne
Krytí (IP) IP20
Jmenovité impulzní výdržné napětí Uimp 6 kV
Vypínací charakteristika C
Šířka v modulárních jednotkách 2
Počet jištěných pólů 1
Montáž pod omítku Ne
Teplota okolí během provozu -30 - 70 °C
Kategorie přepětí 4
Jmenovitý proud 2 A
Jmenovité napětí 277 V
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 16 mm2
Stupeň znečištění 3
Ztrátový výkon 1.7 W
