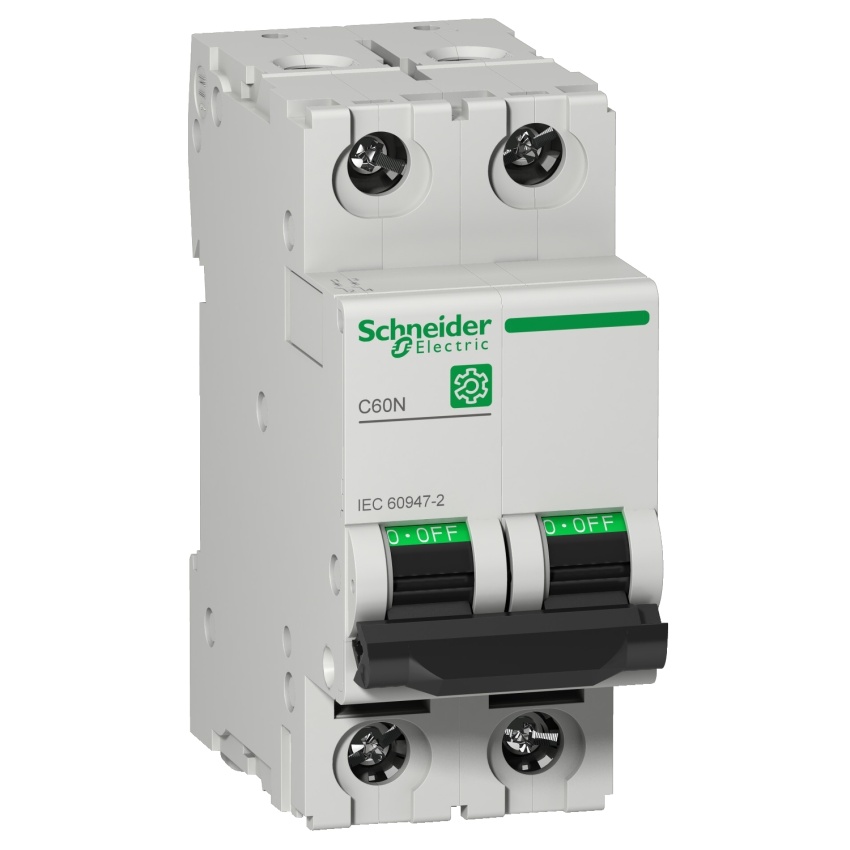

SCHNEIDER MULTI9 JISTIČ C60N 2P 6A C 10KA OEM M9F11206

Schneider Electric modulární jistič C60N - 2P - 6 A - charakteristika C - 415 V - 10 kATat... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81893013 Zkopírováno

Kód dodavatele: M9F11206 Zkopírováno

EAN: 3606480576232 Zkopírováno

Druh napětí: AC/DC

Montážní hloubka: 44 mm

Jmenovitý proud: 6 A

Jmenovité napětí: 415 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství Související

Schneider Electric modulární jistič C60N - 2P - 6 A - charakteristika C - 415 V - 10 kA

Tato modulární jistič Multi9 C60N je nízkonapěťový jistič. Jedná se o 2P jistič s 2 chráněnými póly, 6A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 10 kVA při 415 V AC podle normy EN/IEC 60947-2. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Byla navržena tak, aby nabízela zvýšenou ochranu před hrozbami, chránila osoby a zařízení před elektrickými hrozbami. Tento výrobek je chráněn před zkratem, proudem a přetížením. Jeho mechanismus rychlého zavírání, odolnost proti přepětí a omezení vysokého výkonu zlepšují jeho životnost. Tento výrobek je určen pro výrobce strojů (OEM) a výrobce ovládacích panelů. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Provozní napětí Ue je 240 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Výrobek lze nacvaknout na lištu DIN. Šířka je 4 nárazy 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva výrobku je světle šedá (RAL7035). Rozměry jsou (Š) 36 mm x (V) 81 mm x (H) 72 mm. Hmotnost je 0,24 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 80 °C.

Název parametru Hodnota
Druh napětí AC/DC
Montážní hloubka 44 mm
Jmenovitý proud 6 A
Jmenovité napětí 415 V
Kmitočet 50 - 60 Hz
Vypínací charakteristika C
Třída omezení energie 3
Kategorie přepětí 4
Stupeň znečištění 3
Šířka v modulárních jednotkách 2
Krytí (IP) IP20
Počet jištěných pólů 2
Společně spínaný neutrální vodič Ne
Možnost vybavení doplňkovými zařízeními Ano
Počet pólů (celkem) 2
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 20 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 10 kA
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Jmenovité impulzní výdržné napětí Uimp 6 kV
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Jmenovité provozní napětí Ui 500 V
Teplota okolí během provozu -30 - 70 °C
Chráněno proti výbuchu Ne
Montáž pod omítku Ne
Ztrátový výkon 1.2 W
Všechny parametry
Název parametru Hodnota
Druh napětí AC/DC
Montážní hloubka 44 mm
Jmenovitý proud 6 A
Jmenovité napětí 415 V
Kmitočet 50 - 60 Hz
Vypínací charakteristika C
Třída omezení energie 3
Kategorie přepětí 4
Stupeň znečištění 3
Šířka v modulárních jednotkách 2
Krytí (IP) IP20
Počet jištěných pólů 2
Společně spínaný neutrální vodič Ne
Možnost vybavení doplňkovými zařízeními Ano
Počet pólů (celkem) 2
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 20 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 10 kA
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Jmenovité impulzní výdržné napětí Uimp 6 kV
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Jmenovité provozní napětí Ui 500 V
Teplota okolí během provozu -30 - 70 °C
Chráněno proti výbuchu Ne
Montáž pod omítku Ne
Ztrátový výkon 1.2 W
