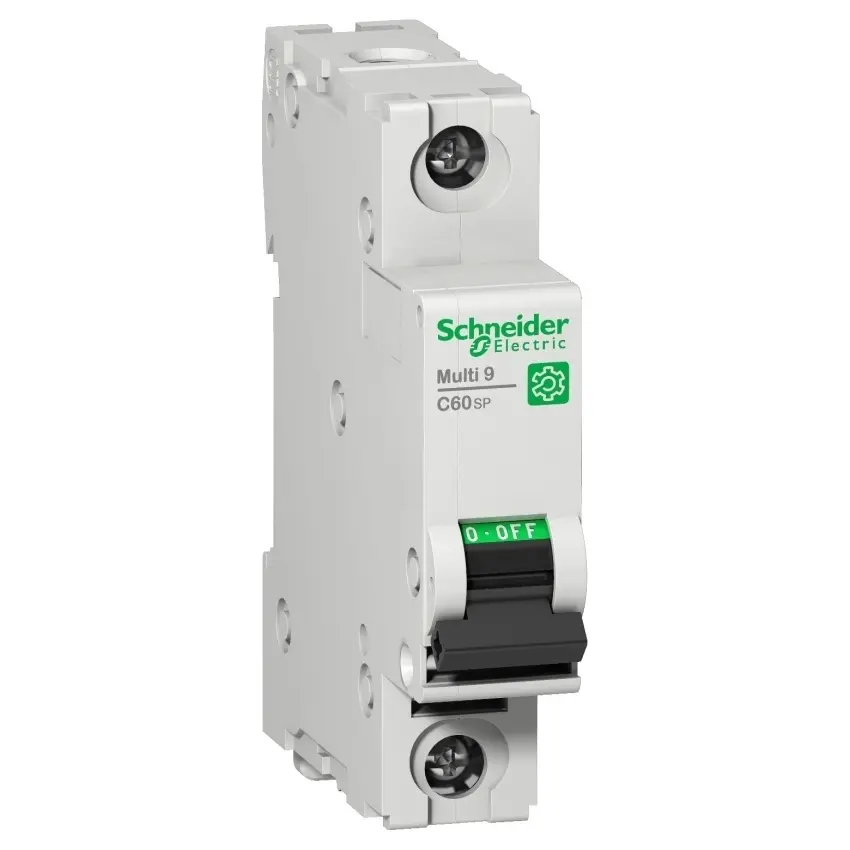

SCHNEIDER MULTI9 JISTIČ C60SP 1P C 2A 10KA 277V UL1077 M9F22102

Schneider Electric M9F22102 je miniaturní jistič Multi 9 C60SP, 1P, s jmenovitým proudem 2... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83724787 Zkopírováno

Kód dodavatele: M9F22102 Zkopírováno

EAN: 3606481168269 Zkopírováno

Jmenovité napětí: 277 V

Jmenovitý proud: 2 A

Společně spínaný neutrální vodič: Ano

Kategorie přepětí: 4

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Schneider Electric M9F22102 je miniaturní jistič Multi 9 C60SP, 1P, s jmenovitým proudem 2 A a charakteristikou C.

Schneider Electric M9F22102 je miniaturní jistič z řady Multi 9 s označením výrobku Multi 9 C60. Krátký název zařízení je C60SP a použití zařízení je distribuce. Jistič má 1 pól, 1 chráněný pól a jmenovitý proud 2 A při 25 °C podle EN/IEC 60947-2. Provedení jednotky spouští je tepelně-magnetické a typ charakteristiky je C. Typ sítě je AC a DC, stupeň krytí je IP20 a montážní režim je nacvaknutím na lištu DIN.

Klíčové vlastnosti

  • Značka: Schneider Electric
  • Kód produktu: M9F22102
  • Řada: Multi 9
  • Označení výrobku: Multi 9 C60
  • Krátký název zařízení: C60SP
  • Typ produktu: miniaturní jistič
  • Použití zařízení: distribuce
  • Popis pólů: 1P
  • Počet chráněných pólů: 1
  • Jmenovitý proud: 2 A při 25 °C podle EN/IEC 60947-2
  • Typ sítě: AC, DC
  • Provedení jednotky spouští: tepelně-magnetická
  • Typ charakteristiky: C
  • Vypínací schopnost: 10 kA AIR podle UL 1077 při 277 V AC
  • Jmenovité pracovní napětí: 240 V AC 50/60 Hz, 415 V AC 50/60 Hz, 60 V DC
  • Jmenovité izolační napětí: 500 V AC podle EN/IEC 60947-2
  • Jmenovité impulzní výdržné napětí: 6 kV podle EN/IEC 60947-2
  • Signalizace polohy kontaktu: ano
  • Typ ovládání: páčka
  • Montážní režim: nacvaknutím
  • Upevnění: lišta DIN
  • Šířka: 18 mm
  • Výška: 81 mm
  • Hloubka: 72 mm
  • Barva: šedá
  • Stupeň krytí: IP20 podle IEC 60529
  • Provozní teplota: -30 až 70 °C
  • Standardy: EN/IEC 60947-2, GB/T 14048.2, UL 1077, CSA C22.2 Č 235
  • Certifikace výrobku: IEC, CCC, UR, CSA
Název parametru Hodnota
Jmenovité napětí 277 V
Jmenovitý proud 2 A
Společně spínaný neutrální vodič Ano
Kategorie přepětí 4
Krytí (IP) IP20
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 3 kA
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 10 kA
Možnost vybavení doplňkovými zařízeními Ano
Chráněno proti výbuchu Ne
Druh napětí AC/DC
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 16 mm2
Stupeň znečištění 3
Montáž pod omítku Ne
Teplota okolí během provozu -30 - 70 °C
Vypínací charakteristika C
Jmenovité impulzní výdržné napětí Uimp 6 kV
Šířka v modulárních jednotkách 2
Počet jištěných pólů 1
Kmitočet 50 - 60 Hz
Montážní hloubka 44 mm
Počet pólů (celkem) 1
Ztrátový výkon 1.7 W
