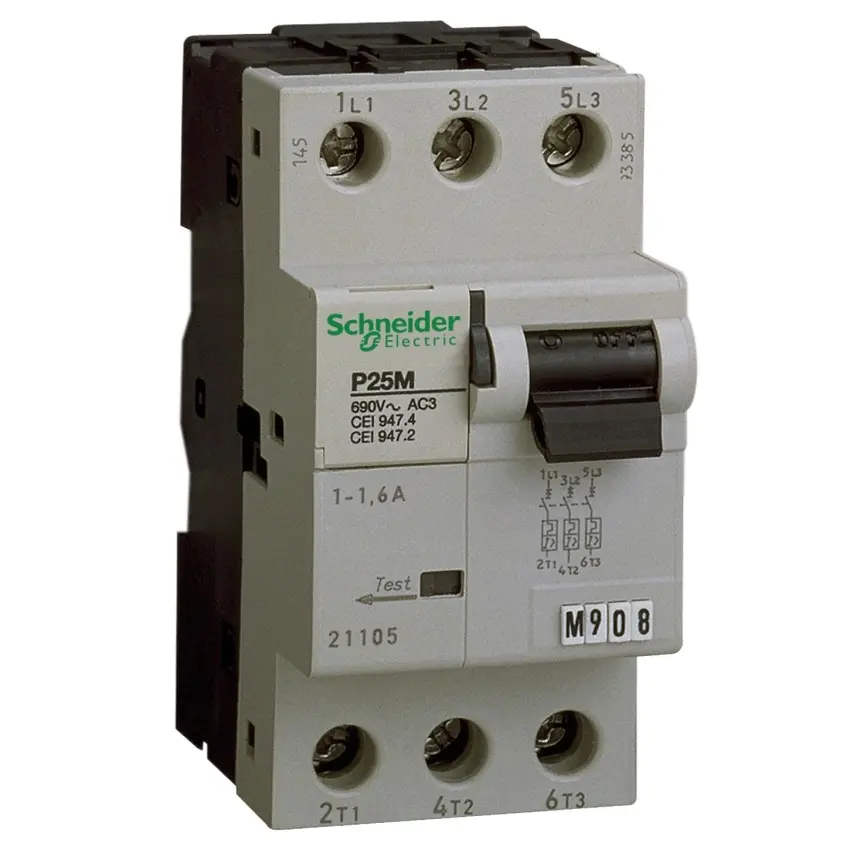

SCHNEIDER MULTI9 SPOUŠTĚČ MOTOR P25M 3P 1,6A 21105

Schneider Electric Motorový jistič P25M – 1,6 A - 3P - termomagnetická spoušťActi 9 P25M j... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82991749 Zkopírováno

Kód dodavatele: 21105 Zkopírováno

EAN: 3303430211051 Zkopírováno

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 3

Montážní hloubka: 44 mm

Připojitelný průřez jednodrátového vodiče: 1 - 6 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric Motorový jistič P25M – 1,6 A - 3P - termomagnetická spoušť

Acti 9 P25M je nízkonapěťový motorový jistič. Jedná se o 3P jistič s 3P, jmenovitým proudem 1,6 A a vypínací charakteristikou K. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič chrání obvod proti zkratu a přetížení. Jistič Acti9 P25M je určen k instalaci v modulárních koncových rozvodnicích. Provozní napětí Ue je 440 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze jej upevnit na lištu DIN pro modulární instalaci. Šířka je 5 náklonů 9 mm. Rozměry jsou (Š) 45 mm x (V) 89 mm x (H) 70 mm. Hmotnost je 0,26 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -20 °C až 60 °C. Skladovací teplota je -40 °C až 80 °C.

Název parametru Hodnota
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 3
Montážní hloubka 44 mm
Připojitelný průřez jednodrátového vodiče 1 - 6 mm2
Chráněno proti výbuchu Ne
Možnost vybavení doplňkovými zařízeními Ano
Druh napětí AC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 100 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 100 kA
Společně spínaný neutrální vodič Ne
Krytí (IP) IP20
Jmenovité impulzní výdržné napětí Uimp 6 kV
Vypínací charakteristika K
Šířka v modulárních jednotkách 2.5
Počet jištěných pólů 3
Montáž pod omítku Ne
Teplota okolí během provozu -20 - 60 °C
Kategorie přepětí 3
Jmenovitý proud 1.6 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 690 V
Připojitelný průřez vícedrátového vodiče 1 - 6 mm2
Stupeň znečištění 3
Ztrátový výkon 2.5 W
