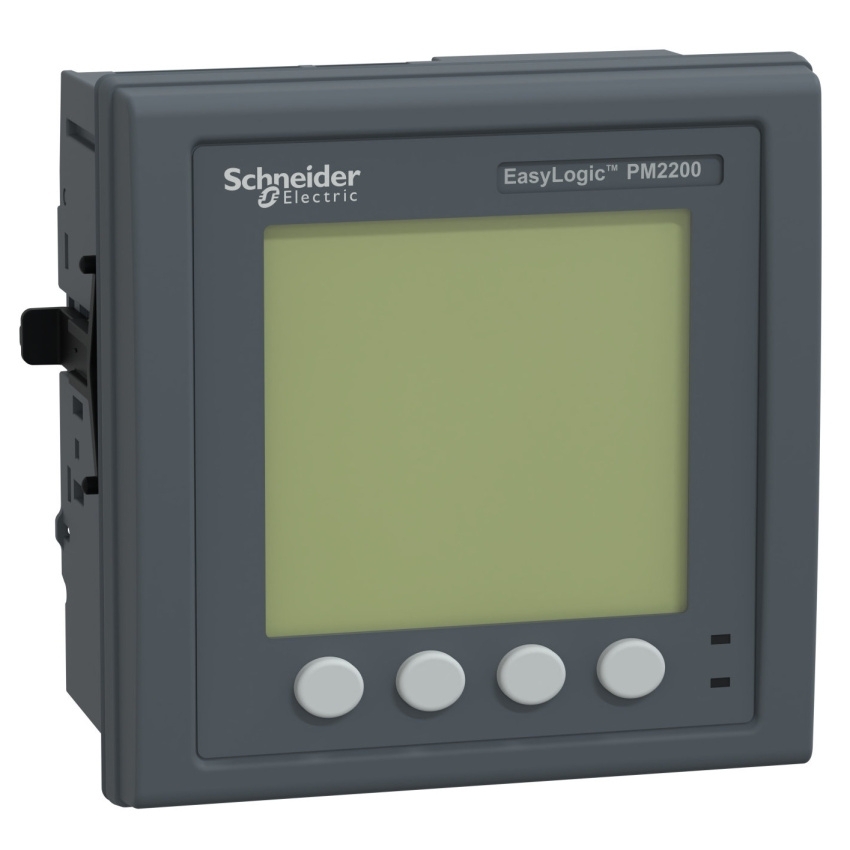

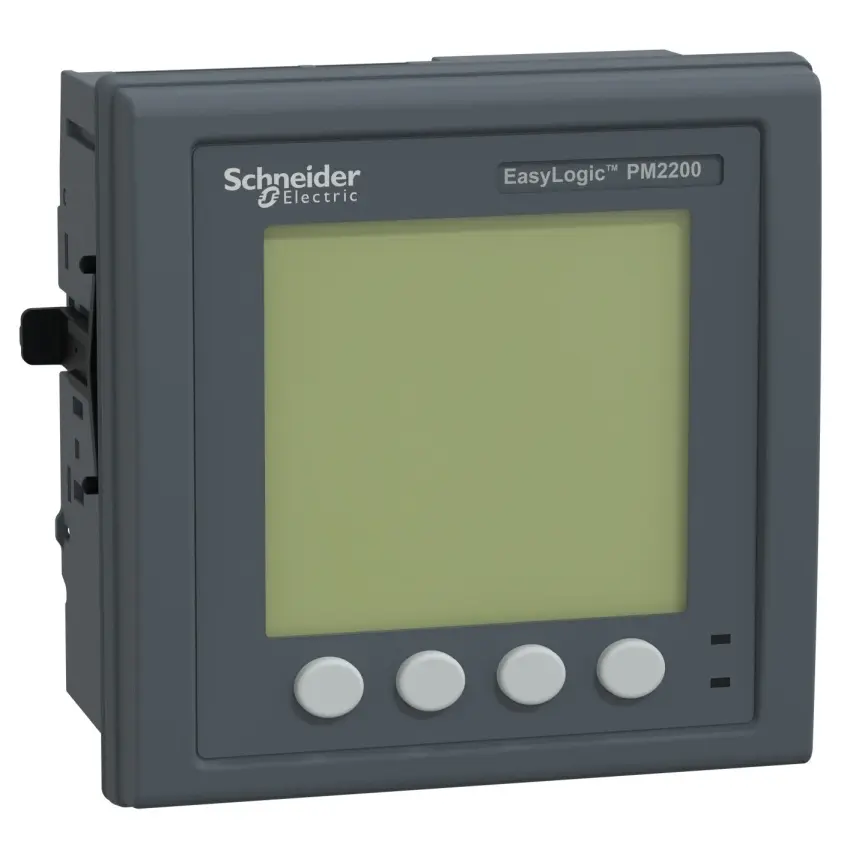

SCHNEIDER MULTIMETR PM2230 TŘÍDA 0,5S RS-485 MOD METSEPM2230

Multimetr Schneider Electric EasyLogic PM2230, třída 0,5S, RS-485, METSEPM2230. Multimet... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83719764 Zkopírováno

Kód dodavatele: METSEPM2230 Zkopírováno

EAN: 3606480800184 Zkopírováno

Počet digitálních vstupů: 0

Počet digitálních výstupů: 0

Počet analogových vstupů: 0

Počet analogových výstupů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Multimetr Schneider Electric EasyLogic PM2230, třída 0,5S, RS-485, METSEPM2230.

Multimetr EasyLogic PM2230 je panelový měřič určený pro monitorování elektrické energie a výkonu. Nabízí měření harmonických až do 31. řádu a je vybaven monochromatickým podsvíceným LCD displejem s rozlišením 128 × 128 pixelů. Přístroj měří veličiny jako napětí, proud, frekvenci, účiník, činný, jalový a zdánlivý výkon a energii, včetně jejich min/max/avg hodnot. Přístroj odpovídá třídě přesnosti 0,5S podle IEC 62053-22. Komunikace probíhá přes rozhraní RS-485 s protokolem Modbus RTU. Měřicí rozsahy napětí jsou 35…480 V AC mezi fázemi a 20…277 V AC mezi fází a středem. Rozměry přístroje jsou 96 × 96 × 54 mm a hmotnost 300 g.

Klíčové vlastnosti

  • Měřič výkonu a energie EasyLogic PM2230
  • Třída přesnosti 0,5S pro činnou energii
  • Měření harmonických až do 31. řádu
  • Podsvícený LCD displej 128 × 128 px
  • Komunikace RS-485 (Modbus RTU)
  • Měřicí napětí 35…480 V AC (mezi fázemi), 20…277 V AC (L–N)
  • Měřicí proud 1 A nebo 5 A vstup
  • Napájení 80…277 V AC nebo 100…277 V DC
  • Rozměry 96 × 96 × 54 mm
  • Hmotnost 300 g
  • Model: METSEPM2230
Název parametru Hodnota
Počet digitálních vstupů 0
Počet digitálních výstupů 0
Počet analogových vstupů 0
Počet analogových výstupů 0
Frekvence vzorkování 6400
Paměť pro naměřené hodnoty Ano
Připojitelný průřez jednodrátového vodiče 0.82 - 3.31 mm2
Účiník Ano
Zdánlivý výkon Ano
Cejchováno Ne
Výstup impulzu Optické
Třída přesnosti jalové energie podle IEC 62053-23 Jiné
Třída přesnosti činné energie podle IEC 62053-22 0,5S
Hloubka 65.43 mm
Podpůrný protokol pro IEC 61850 Ethernet Ne
Počet vstupů pro měření proudu 6
Počet vstupů pro měření napětí 4
Fázový úhel (cos fí) Ne
Druh měření profilu zatížení Ne
Druh pólu 3-vodič./4-vodič.
Výška 96 mm
Čítač impulzů Ano
Otáčkoměr Ne
Podporuje protokol pro PROFINET IO Ne
Měřič kmitočtu Ano
Vhodné pro konektor RJ Ne
Ampérmetr Ano
Měřidlo jalového výkonu Ano
Typ napájecího napětí AC
Měření vyšších harmonických Ano
S komunikačním rozhraním M-Bus Ne
Podporuje protokol pro PROFIBUS Ne
Voltmetr Ano
Wattmetr Ano
Napájecí napětí DC 100 - 277 V
Ethernetová přípojka 0
Napájecí napětí AC 50 Hz 80 - 277 V
Podporuje protokol pro MODBUS Ano
Napájecí napětí AC 60 Hz 80 - 277 V
Dálkový displej Ne
Maximální proud (Imax) 12 A
S podpisem firmwaru Ne
Se záznamem auditu (auditní protokol) Ne
Podpůrný protokol pro OPC UA PubSub Ne
Rozlišení displeje (horizontální) 128
Rozlišení displeje (vertikální) 128
Webový server s přenosovým protokolem HTTPS Ne
Řízení přístupu na základě rolí (RBAC) Ne
Se záznamem událostí zabezpečení (protokol událostí zabezpečení) Ano
Jmenovitý proud (In) 5 A
Podporuje protokol pro ostatní sběrnicové systémy Ne
Šířka 96 mm
Způsob montáže Čelní montáž
Krytí (IP), na čelní straně Ostatní
S komunikačním rozhraním RS-485 Ano
Displej LCD
Rozsah měření frekvence 45 - 65 Hz
Provedení Měřicí transformátor
S komunikačním rozhraním KNX Ne
