SCHNEIDER PREVENTA MODUL BEZP. PRO DETEKCI NULOVÝCH OTÁČEK 24 V ACDC ŠROUB. SVORKY XPSUVN11AP

Schneider Electric XPSUVN11AP bezpečnostní modul Preventa XPSUVN pro detekci nulových otáč... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83728436 Zkopírováno

Kód dodavatele: XPSUVN11AP Zkopírováno

EAN: 3606482034051 Zkopírováno

Vhodné pro bezpečnostní funkce: Ano

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 24 V

S certifikací pro BG BIA: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

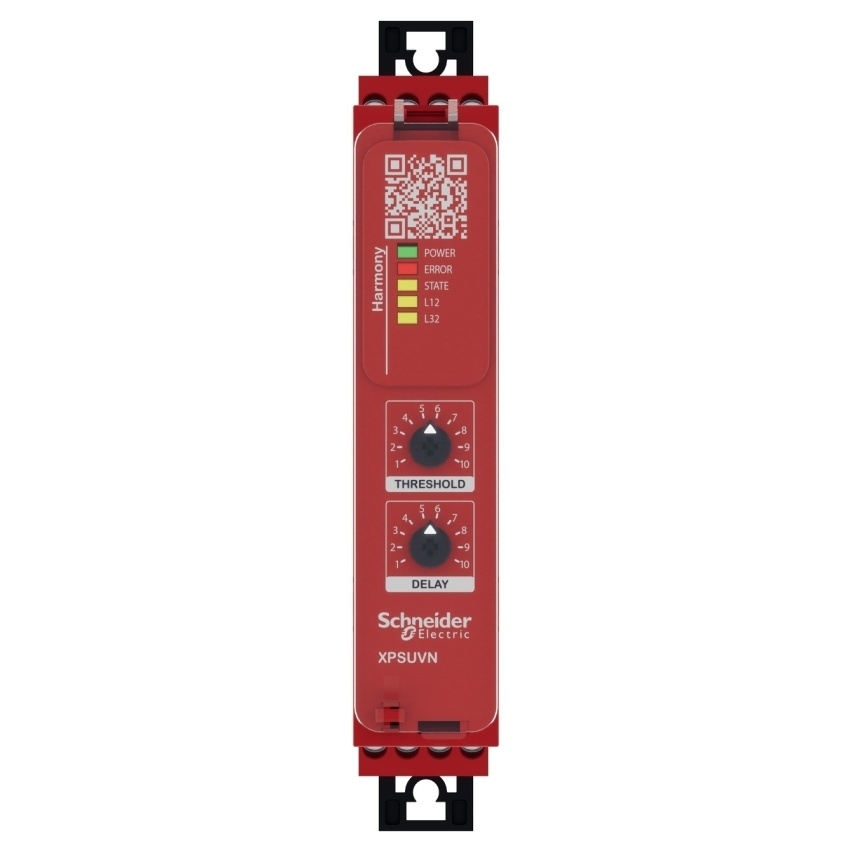

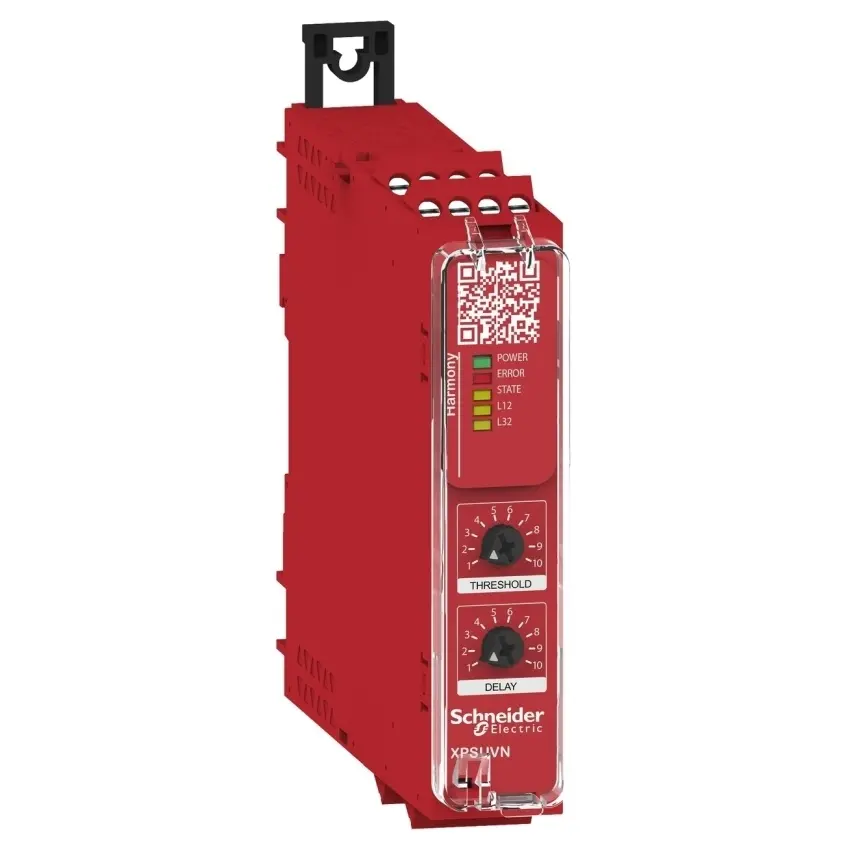

Schneider Electric XPSUVN11AP bezpečnostní modul Preventa XPSUVN pro detekci nulových otáček, s napájením 24 V AC/DC a vyjímatelnou šroubovací svorkovnicí.

Schneider Electric XPSUVN11AP je bezpečnostní modul z výrobkové řady Harmony Safety Automation. Modul je určen pro detekci nulových otáček a jeho funkce zahrnují monitorování 3fázového motoru, DC motoru, servomotoru a 3fázového motoru napájeného frekvenčním měničem nebo servopohonem. Jmenovité napájecí napětí je 24 V AC/DC. Výstup je reléový, beznapěťový, s 1 Z obvodem a doplněný o 2 polovodičové výstupy. Připojení je řešeno vyjímatelnou šroubovací svorkovnicí a upevnění je určeno na 35mm symetrickou DIN lištu.

Klíčové vlastnosti

  • Typ produktu: bezpečnostní modul
  • Výrobce: Schneider Electric
  • Výrobková řada: Harmony Safety Automation
  • Typ: XPSUVN11AP
  • Označení bezpečnostního modulu: XPSUVN
  • Použití bezpečnostního modulu: detekce nulových otáček
  • Jmenovité napájecí napětí: 24 V AC, -15 až +10 %
  • Jmenovité napájecí napětí: 24 V DC, -20 až +20 %
  • Typ výstupu: reléový, 1 Z obvod, beznapěťový
  • Počet dalších obvodů: 2 polovodičové výstupy
  • Maximální spotřeba: 2,0 W
  • Maximální spotřeba: 5,5 VA
  • Vstupní napětí: 690 V
  • Časové zpoždění: 0,5 s až 60 s
  • Jmenovitý pracovní proud: 5 A AC-1, 3 A AC-15, 5 A DC-1, 3 A DC-13 pro Z reléový kontakt
  • Jmenovitý tepelný proud Ith: 6 A pro výstupní obvod spínacího relé
  • Místní signalizace: zelená LED pro napájení ON, červená LED pro poruchu, žluté LED pro stav a porovnání vstupních linek

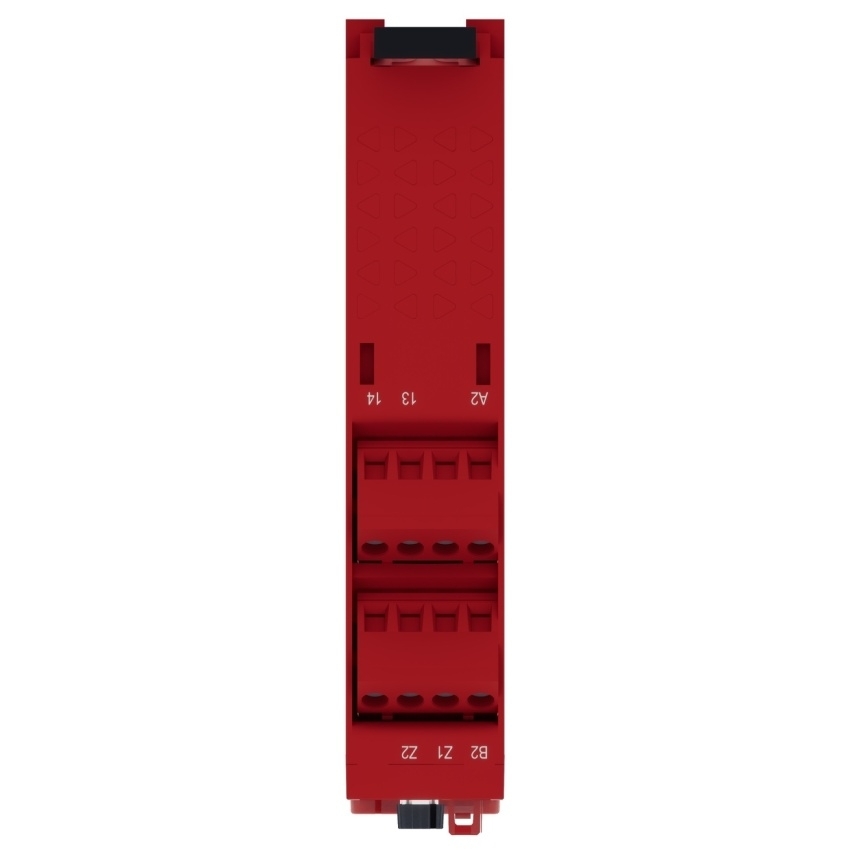

  • Připojení: vyjímatelná šroubovací svorkovnice

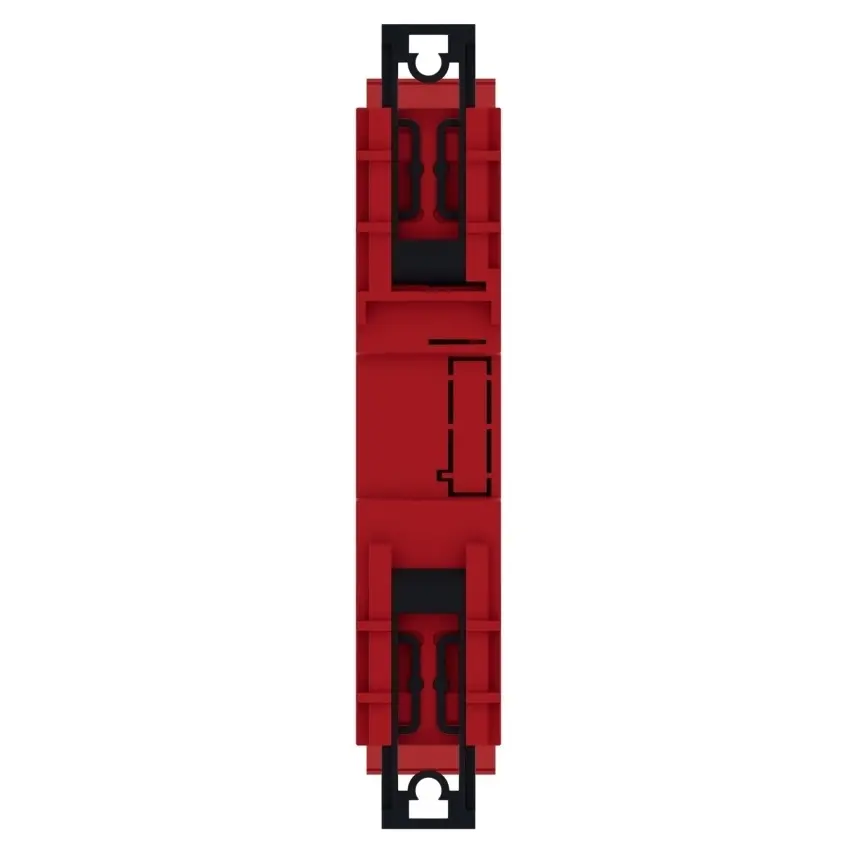

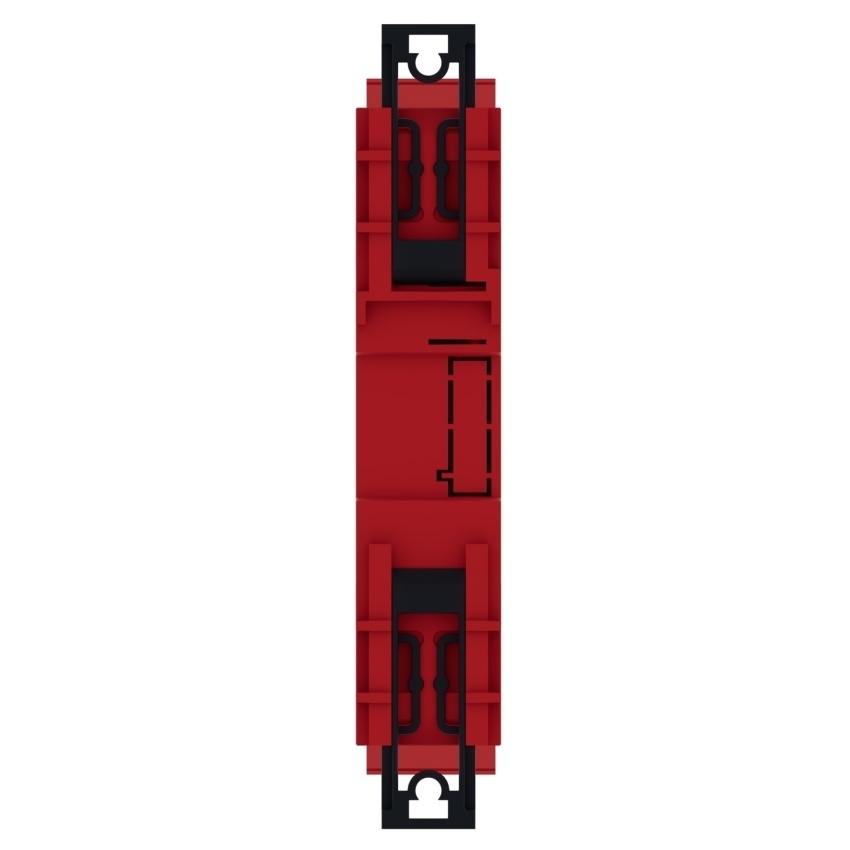

  • Upevnění: 35mm symetrická DIN lišta
  • Krytí: IP20 svorky, IP40 skříňka, IP54 montážní prostor
  • Provozní teplota: -25 až 55 °C
  • Relativní vlhkost: 5-95 %, nekondenzující
  • Hloubka: 120 mm
  • Výška: 100 mm
  • Šířka: 22,5 mm
  • Hmotnost přístroje: 0,2 kg

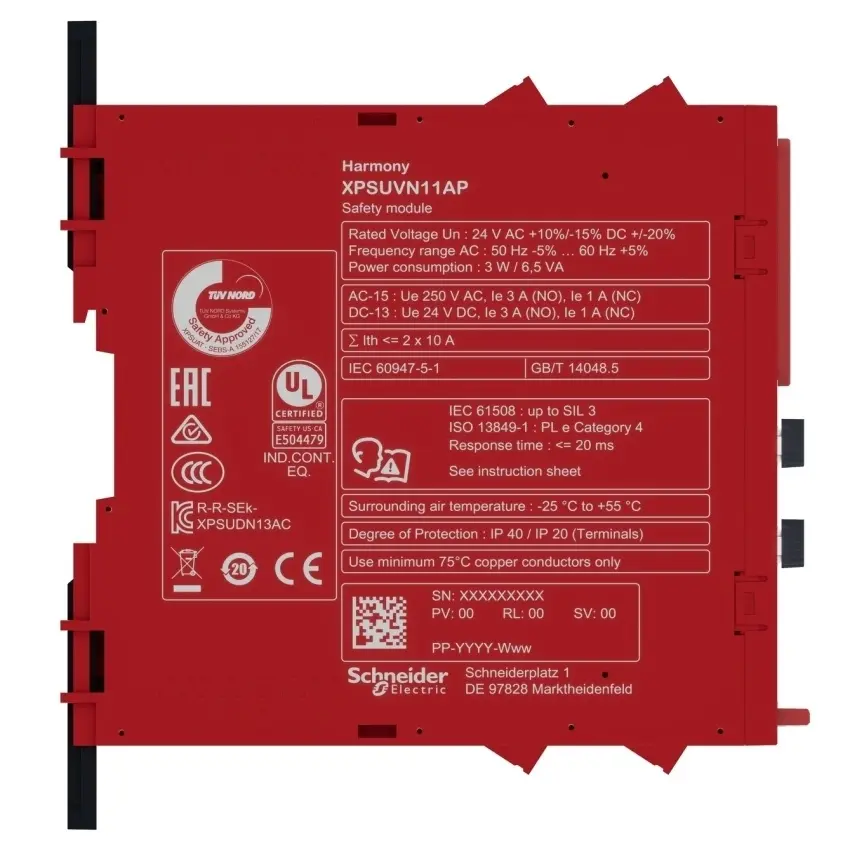

  • Certifikace výrobků: TÜV, cULus
Název parametru Hodnota
Vhodné pro bezpečnostní funkce Ano
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
S certifikací pro BG BIA Ano
Počet výstupů, zajištěno, se zpožděním, s kontaktem 1
Počet výstupů, zajištěno, bez zpoždění, polovodič 0
Počet výstupů, zajištěno, se zpožděním, polovodič 0
Počet výstupů, funkce hlášení, bez zpoždění, s kontaktem 0
Počet výstupů, funkce hlášení, se zpožděním, s kontaktem 0
S odnímatelnými svorkami Ano
Úroveň bezpečnosti podle IEC 61508 3
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Se zpětnovazebním obvodem Ne
Počet výstupů, zajištěno, bez zpoždění, s kontaktem 1
Šířka 22.5 mm
Hloubka 120 mm
Se schválením TÜV Ano
Výkonnost dle EN ISO 13849-1 Level e
Vyhodnocení vstupů Dvoukanálové
Počet výstupů, funkce hlášení, bez zpoždění, polovodič 2
Počet výstupů, funkce hlášení, se zpožděním, polovodič 0
Funkce kontroly otáček Ne
Funkce kontroly zastavení Ano
Druh napětí pro ovládání AC/DC
Výška 100 mm
S certifikací dle UL Ano
Typ el. připojení Šroubové připojení
