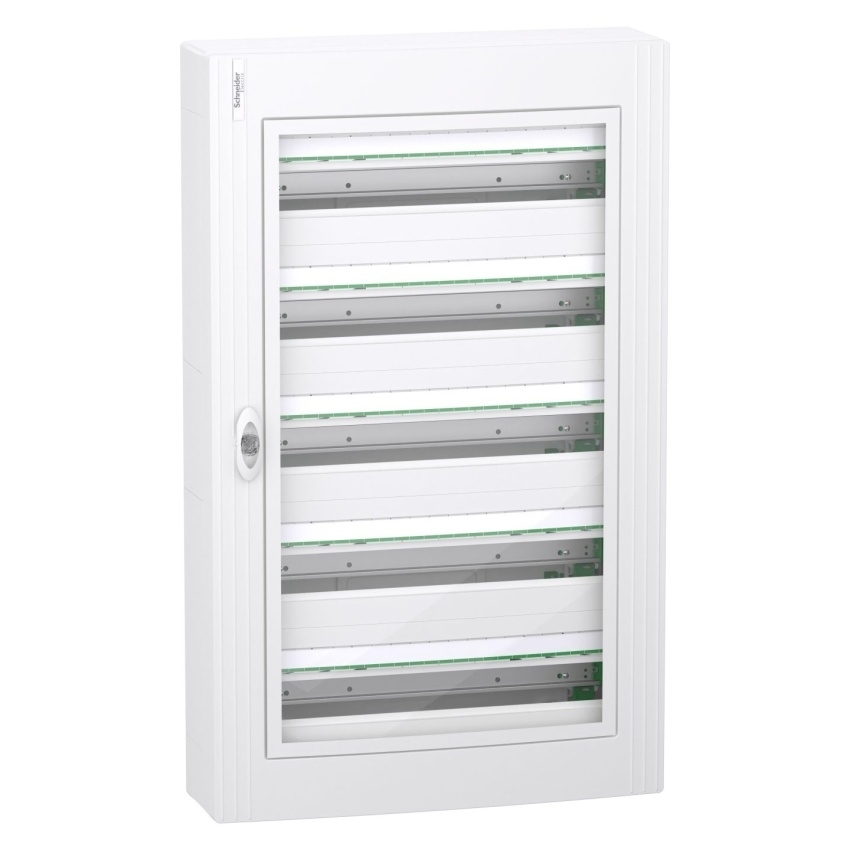

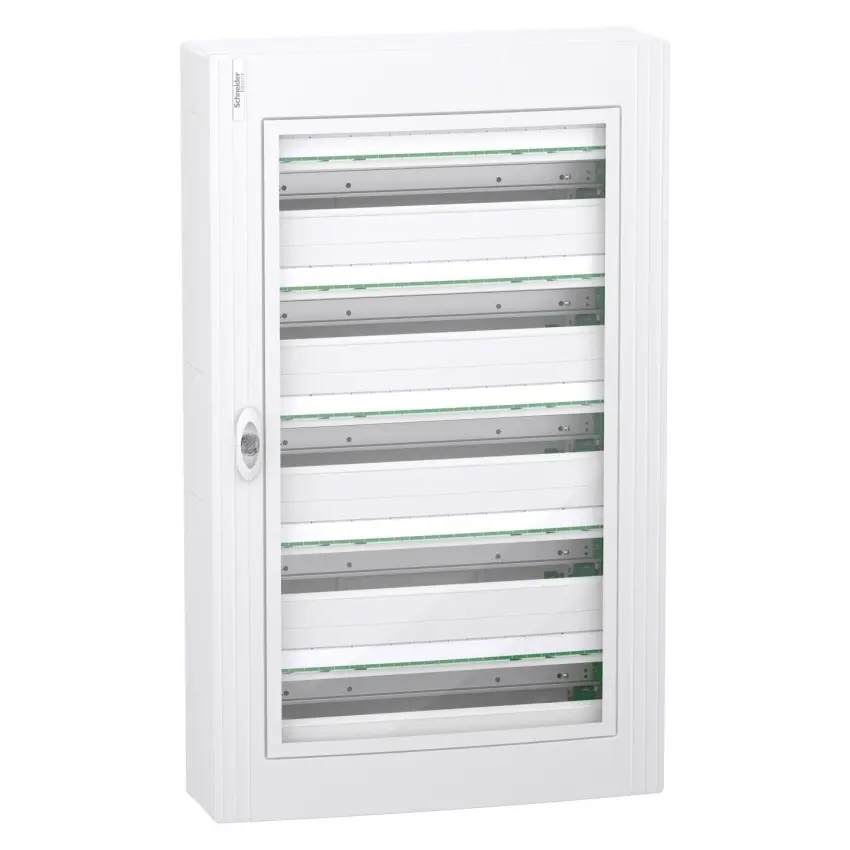

SCHNEIDER PRISMASET ROZVODNICE NÁSTĚNNÁ 120M (5X24) PR. DV. LVSXR524

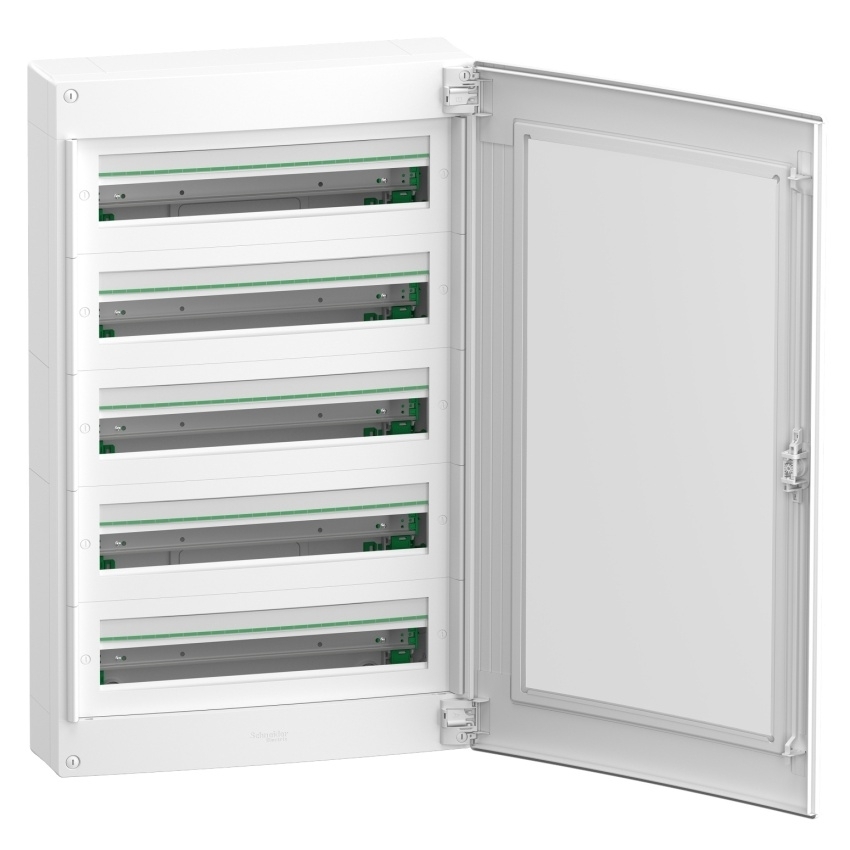

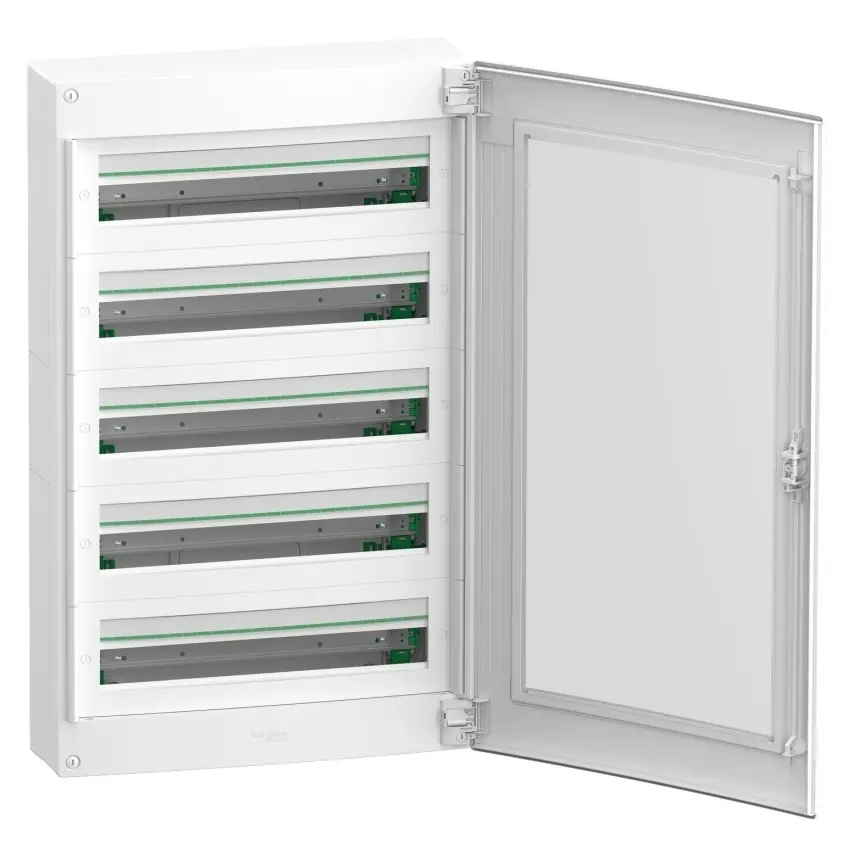

Tato skříň PrismaSeT XS je povrchová distribuční skříň. Tato kovová a plastová skříň se skládá z 5 řad po 24 modulech po 18 mm. Může pojmout všechny typy modulárních rozváděčů. Tento kryt je určen pro vnitřní instalaci. Stupeň krytí IP je IP40 se zavřenými dveřmi. Je opatřena průhlednými bezbarvými dvířky. Barva skříně a čelní desky je bílá (RAL 9003). Tato skříň připravená k použití je určena pro rezidenční a terciární sektory. Je navržen pro elektrikáře, poskytuje ergonomii a flexibilitu instalace. Kabely mohou vstupovat přes horní nebo spodní část krytu pomocí odnímatelných kabelových vstupních desek. Umožňuje vstup kabelem, trubkou nebo kanálem. Je vybavena 1 zadní deskou a 5 DIN lištami. Kolejnice jsou odnímatelné a usnadňují kabeláž a údržbu. Dodává se s 1 uzemňovací a 1 neutrální svorkovnicí. Zemnící svorkovnice poskytuje 62 vývodů (9x25mm² + 53x4mm²). Neutrální svorkovnice poskytuje 84 vývodů (6x (3x25mm² + 11x4mm²)). Může také pojmout vertikální distributor Acti9 VDIS o velikosti 24 modulů. Je vybaven 5 identifikačními štítky, 5 ochrannými štítky, 2 záslepkami a některým upevňovacím materiálem pro kabely. Třída elektrické izolace je třída II. Jmenovité izolační napětí Ui je 400V. Kategorie přepětí je II. Jmenovitý proud In je až 125A. Ztrátový výkon je 94W. Vyhovuje normám IEC 60670-1 a 24, IEC 61439-1 a 3. Celkové rozměry jsou (Š) 550 mm x (V) 900 mm x (H) 168 mm. Hmotnost produktu je 19.490 kg. Skříň a přední deska jsou vyrobeny z technoplastu. Zadní část je kovová a dvířka skleněná. Odolnost plastu vůči plamenům a abnormálnímu teplu je 650 °C pro kryt a přední desku. Stupeň ochrany IK je IK09 se zavřenými dveřmi. Provozní teplota je -25°C až 60°C.
