SCHNEIDER RELÉ ELEKTRONICKÉ 0,5...6A 230V AC RESET AUTO LT4706M7A

Elektronické nadproudové relé Schneider Electric TeSys LT47, automatické, 0,5…6 A, 200–240... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83720477 Zkopírováno

Kód dodavatele: LT4706M7A Zkopírováno

EAN: 3389110576559 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 200 - 240 V

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 200 - 240 V

Počet pomocných kontaktů jako měnič: 0

Potřeba externího napájecího zdroje: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

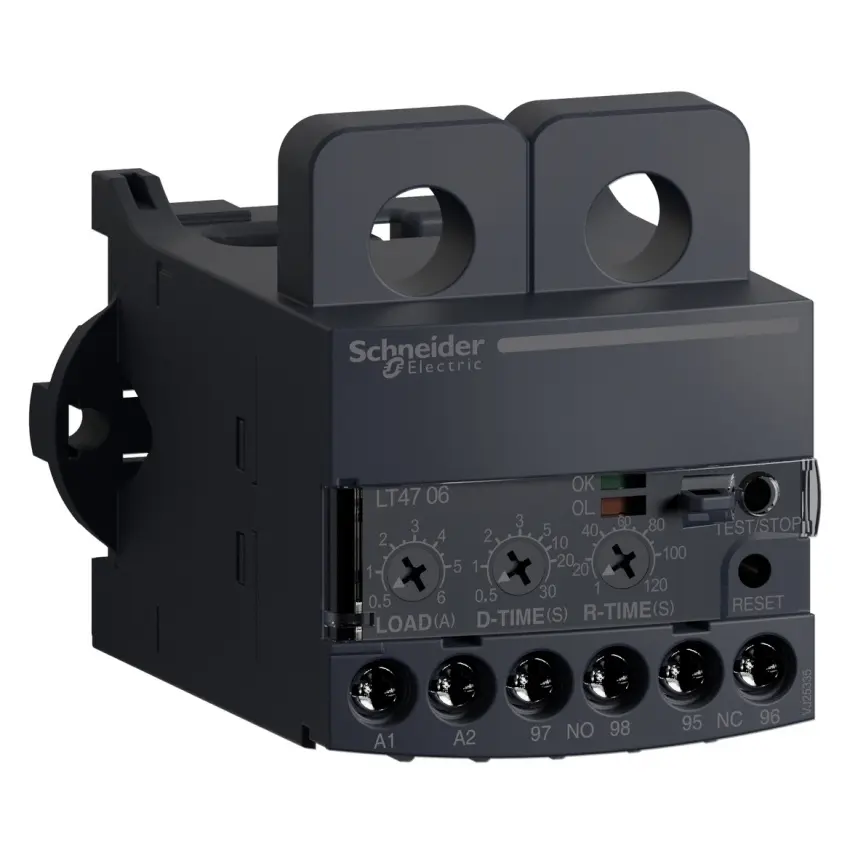

Elektronické nadproudové relé Schneider Electric TeSys LT47, automatické, 0,5…6 A, 200–240 V AC (LT4706M7A).

Toto elektronické nadproudové relé TeSys LT47 v provedení LT4706M7A slouží k ochraně proti přetížení, zablokovanému rotoru a mechanickému blokování. Nabízí automatický reset a nastavitelný rozsah nadproudové ochrany 0,5…6 A. Napájecí napětí relé je 200…240 V AC při frekvenci 50/60 Hz. Relé je vybaveno pomocnými kontakty 1Z + 1V, časovými rozsahy 1…120 s (R-čas) a 0,3…30 s (O-čas) a signalizací pomocí zelené a červené LED. Zařízení má stupeň krytí IP20 a montáž je určena na lištu. Rozměry přístroje jsou 70,3 × 71 × 77,2 mm a hmotnost činí 0,192 kg.

Klíčové vlastnosti

  • Elektronické nadproudové relé TeSys LT47
  • Nastavitelná ochrana 0,5…6 A
  • Napájení 200…240 V AC (50/60 Hz)
  • Automatický reset
  • Pomocné kontakty 1Z + 1V
  • Časové rozsahy 1…120 s (R-čas) a 0,3…30 s (O-čas)
  • LED signalizace (zelená / červená)
  • Montáž na lištu
  • Rozměry 70,3 × 71 × 77,2 mm
  • Hmotnost 0,192 kg
  • Model: LT4706M7A
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 60 Hz 200 - 240 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 200 - 240 V
Počet pomocných kontaktů jako měnič 0
Potřeba externího napájecího zdroje Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Šířka 71 mm
Hloubka 77.2 mm
Způsob montáže Samostatná instalace
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 200 - 240 V
Třída rozběhu Nastavitelné
Tlačítko funkce resetování Ne
Vstup funkce resetování Ne
Automatická funkce resetování Ano
Provozní napětí AC 50 Hz 200 - 240 V
Druh napětí pro ovládání AC
Výška 70.3 mm
Druh provozního napětí AC
Nastavitelný rozsah proudu 0.5 - 6 A
