SCHNEIDER SCTI9 SVODIČ IPRD8 350V 1P+N A9L08500

iPRD8 modulární svodič přepětí - 1P + N - 350V Tento přepěťový chránič iPRD8 chrání instal... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83467694 Zkopírováno

Kód dodavatele: A9L08500 Zkopírováno

EAN: 3606480506574 Zkopírováno

Bez unikajícího proudu: Ne

Napěťová ochranná hladina: 1 kV

Integrovaná ochrana proti zkratu: Ne

Konstrukční velikost: 2 TE

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

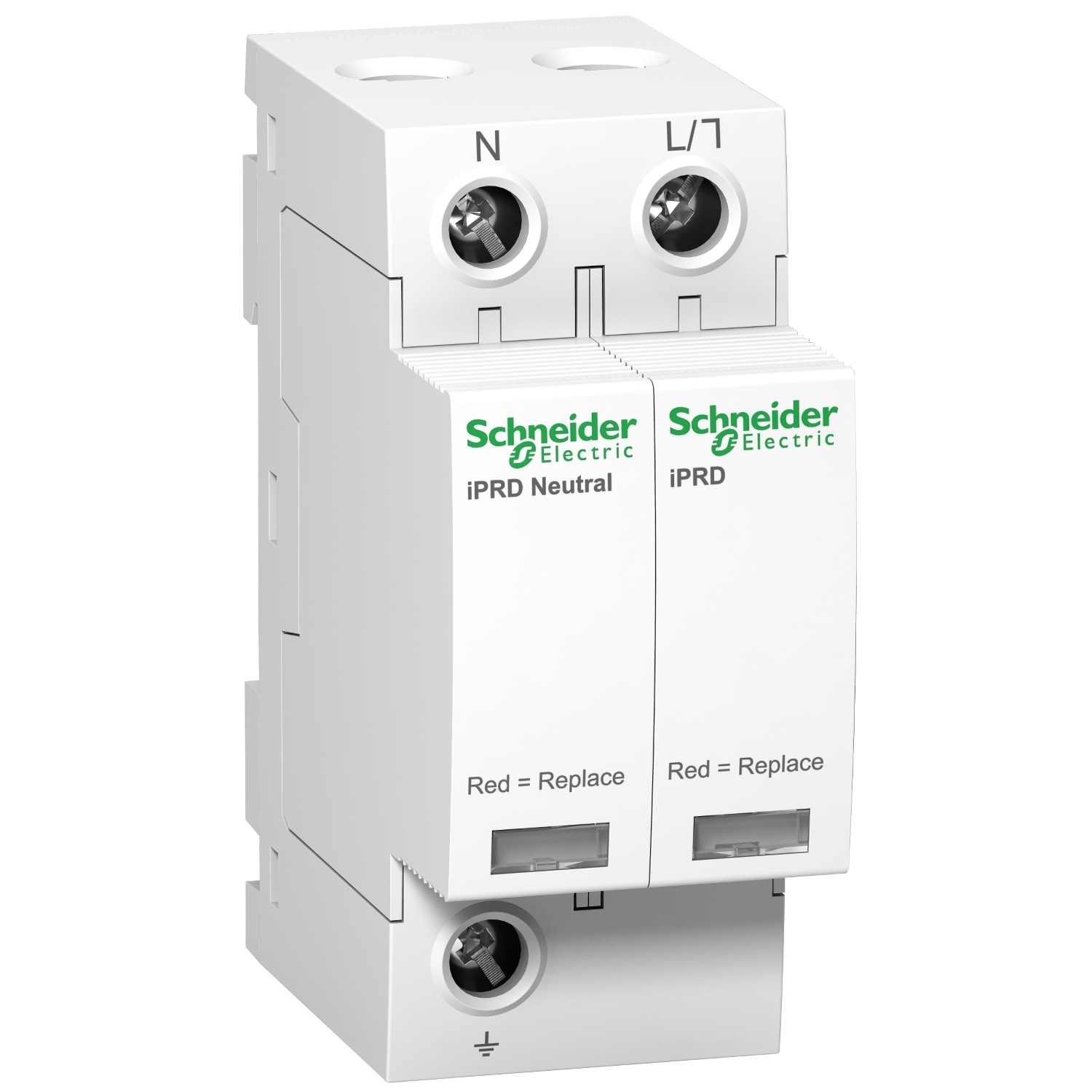

iPRD8 modulární svodič přepětí - 1P + N - 350V

  • Tento přepěťový chránič iPRD8 chrání instalace 1P+N. Umožňuje rychlou výměnu poškozených kazet. Maximální vybíjecí proud Imax je 8 kA .Jmenovitý vybíjecí proud je 2,5 kA. iPRD8r zajišťuje sekundární ochranu zařízení a je umístěn v kaskádě se vstupními svodiči přepětí. Tato svodič přepětí je požadována, pokud jsou zátěže, které mají být chráněny, ve vzdálenosti větší než 10 m od přívodního svodiče přepětí.
  • Uc maximální trvalé provozní napětí v běžném režimu je 260V AC mezi N a E a 350V AC mezi fází a zemí. Uc maximální trvalé provozní napětí v rozdílovém režimu (mezi fází a nulovým vodičem) je 350 V AC. Úroveň ochrany při zvýšeném napětí je v běžném režimu 1,4 kV mezi N a zemí typu 2 a 1,1 kV mezi N a PE typu 3. Úroveň ochrany nahoru v rozdílovém režimu (mezi fází a nulovým vodičem) je 1 kV typu 2 a 1,1 kV v typu 3.
  • Provozní napětí Ue je 230 VAC +/- 10 %. Barva produktu je bílá (RAL9003).Rozměry jsou (Š) 36mm x (V) 85mm x (H) 69mm. Hmotnost je 211 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.
Název parametru Hodnota
Bez unikajícího proudu Ne
Napěťová ochranná hladina 1 kV
Integrovaná ochrana proti zkratu Ne
Konstrukční velikost 2 TE
S komunikačním kontaktem Ne
Krytí (IP) IP20
Jmenovité napětí AC 230 V
Max. svodový proud (8/20) 8 kA
Jmenovitý zkratový proud (Isccr) 50 kA
Jmenovitý svodový rázový proud (8/20) 2.5 kA
Počet vodičů (bez uzemnění) 1
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-S Ano
Soustava TT Ano
Soustava jiná Ne
Způsob montáže DIN lišta 35 mm
Soustava TN-C-S Ne
Signalizace na přístroji Optické
Maximální nadproudová ochrana, paralelní připojení (pojistka) 25
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Soustava DC Ne
Integrovaná předřazená pojistka Ne
Napěťová ochranná hladina L-N 1.1 kV
Napěťová ochranná hladina N-PE 1.4 kV
Zkušební třída typ 2 Ano
Maximální trvalé napětí AC 350 V
