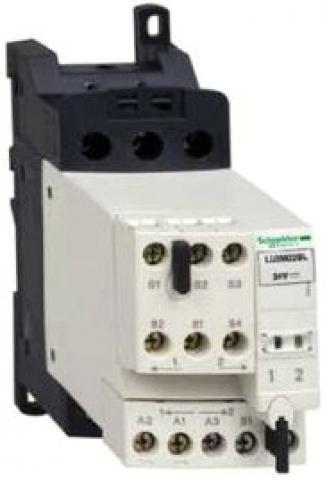

SCHNEIDER TESYS BLOK REVERZAČNÍ LU6MB0BL 32A 24VDC

Základní výkonový blok pro reverzační spouštěče, montované zákazníkem. Reverzační blok lze... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81594932 Zkopírováno

Kód dodavatele: LU6MB0BL Zkopírováno

EAN: 3389110106183 Zkopírováno

Funkce: Reverzní stykač

Jmenovitý provozní výkon při AC-3, 400 V: 18.5 kW

Jmenovitý provozní proud Ie při AC-3, 400 V: 38 A

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Na objednání obvykle do 8 dnů

K vyzvednutí na pobočkách obvykle do 8 dnů

Pobočka	Dostupnost
Brno - Kšírova (centrála)	Na objednání obvykle do 8 dnů
Brno - Řečkovice	Na objednání obvykle do 8 dnů
Blansko	Na objednání obvykle do 8 dnů
Bystřice nad Pernštejnem	Na objednání obvykle do 8 dnů
Čáslav	Na objednání obvykle do 8 dnů
Česká Třebová	Na objednání obvykle do 8 dnů
Hradec Králové	Na objednání obvykle do 8 dnů
Hustopeče	Na objednání obvykle do 8 dnů
Chotěboř	Na objednání obvykle do 8 dnů
Jevíčko	Na objednání obvykle do 8 dnů
Kladno	Na objednání obvykle do 8 dnů
Kroměříž	Na objednání obvykle do 8 dnů
Liberec	Na objednání obvykle do 8 dnů
Pardubice	Na objednání obvykle do 8 dnů
Praha 13 - Stodůlky	Na objednání obvykle do 8 dnů
Praha 4 - Spořilov	Na objednání obvykle do 8 dnů
Praha 9 - Horní Počernice	Na objednání obvykle do 8 dnů
Prostějov	Na objednání obvykle do 8 dnů
Rychnov nad Kněžnou	Na objednání obvykle do 8 dnů
Sokolov	Na objednání obvykle do 8 dnů
Svitavy	Na objednání obvykle do 8 dnů
Šenov u Nového Jičína	Na objednání obvykle do 8 dnů
Tišnov	Na objednání obvykle do 8 dnů
Trutnov	Na objednání obvykle do 8 dnů
Třebíč	Na objednání obvykle do 8 dnů
Uherské Hradiště	Na objednání obvykle do 8 dnů
Uherské Hradiště - Jaktáře	Na objednání obvykle do 8 dnů
Velké Meziříčí	Na objednání obvykle do 8 dnů
Vysoké Mýto	Na objednání obvykle do 8 dnů
Zábřeh	Na objednání obvykle do 8 dnů
Zastávka u Brna	Na objednání obvykle do 8 dnů
Zlín	Na objednání obvykle do 8 dnů
Žďár nad Sázavou	Na objednání obvykle do 8 dnů

Cenu a nákup zobrazíme po přihlášení

Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.

Kontaktovat obchodníka

Nemáte účet?

Popis Parametry Příslušenství Související

Popis

Základní výkonový blok pro reverzační spouštěče, montované zákazníkem. Reverzační blok lze kombinovat s nereverzačním výkonovým blokem. V tomto případě je lepší použít základní výkonový blok bez ovládací svorkovnice. Vestavěné Z (13–14) a V (21–22) kontakty se využívají pro elektrické blokování mezi reverzačním blokem a základním výkonovým blokem, nejsou již proto dostupné jako výstupní kontakty. Reverzační blok má dva Z kontakty se společným bodem (81–82–84), které označují reverzační nebo nereverzační stav provozu.

Pro montáž mimo výkonový blok (upevnění na lištu nebo šrouby), výkonová část: šroubové svorky, ovládací část: bez svorkovnice.

Parametry

Název parametru	Hodnota
Funkce	Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V	18.5 kW
Jmenovitý provozní proud Ie při AC-3, 400 V	38 A
Jmenovité řídicí napájecí napětí Us DC	24 - 24 V
Krytí (IP)	IP20
Druh el. připojení hlavního proudového obvodu	Šroubová svorka
Druh napětí pro ovládání	DC
Stupeň krytí (NEMA)	Ostatní
Jmenovitý provozní výkon NEMA	14.9 kW
Montáž na lištu možná	Ano
Hloubka	112 mm
Šířka	44.8 mm
Typ el. připojení pro pomocný a řídicí proudový obvod	Závitová přípojka
Provozní napětí AC 50 Hz	690 - 690 V
Provozní napětí AC 60 Hz	690 - 690 V
Druh provozního napětí	DC
Výška	83.8 mm

Všechny parametry

Název parametru	Hodnota
Funkce	Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V	18.5 kW
Jmenovitý provozní proud Ie při AC-3, 400 V	38 A
Jmenovité řídicí napájecí napětí Us DC	24 - 24 V
Krytí (IP)	IP20
Druh el. připojení hlavního proudového obvodu	Šroubová svorka
Druh napětí pro ovládání	DC
Stupeň krytí (NEMA)	Ostatní
Jmenovitý provozní výkon NEMA	14.9 kW
Montáž na lištu možná	Ano
Hloubka	112 mm
Šířka	44.8 mm
Typ el. připojení pro pomocný a řídicí proudový obvod	Závitová přípojka
Provozní napětí AC 50 Hz	690 - 690 V
Provozní napětí AC 60 Hz	690 - 690 V
Druh provozního napětí	DC
Výška	83.8 mm
