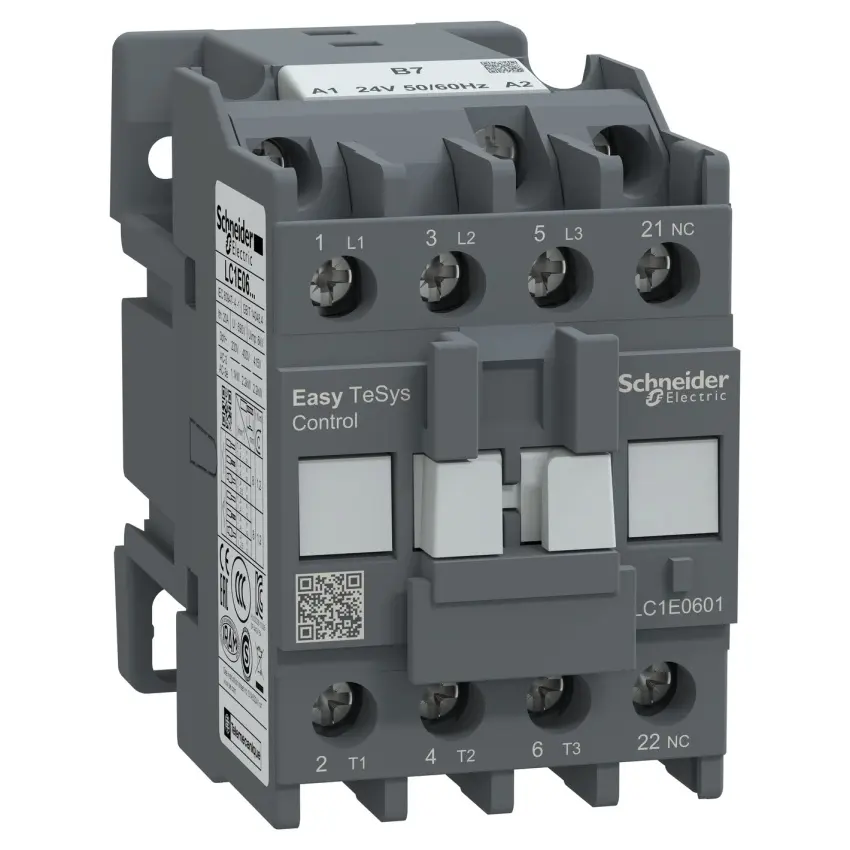

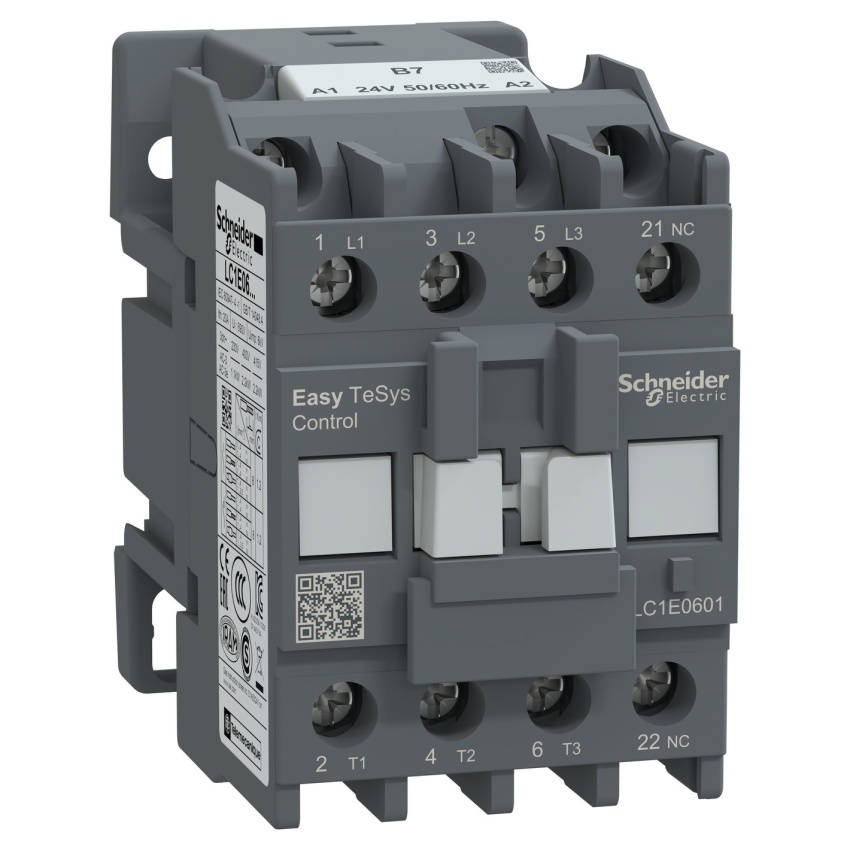

SCHNEIDER TESYS E LC1E0601B7 STYKAČ 3P 6A 1V CÍVKA 24V AC 50/60HZ

Stykač TeSys EasyPact TVS, 3P, 6 A, cívka 24 V AC – kompaktní řešení pro spolehlivé spínán... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480962 Zkopírováno

Kód dodavatele: LC1E0601B7 Zkopírováno

EAN: 3606480649905 Zkopírováno

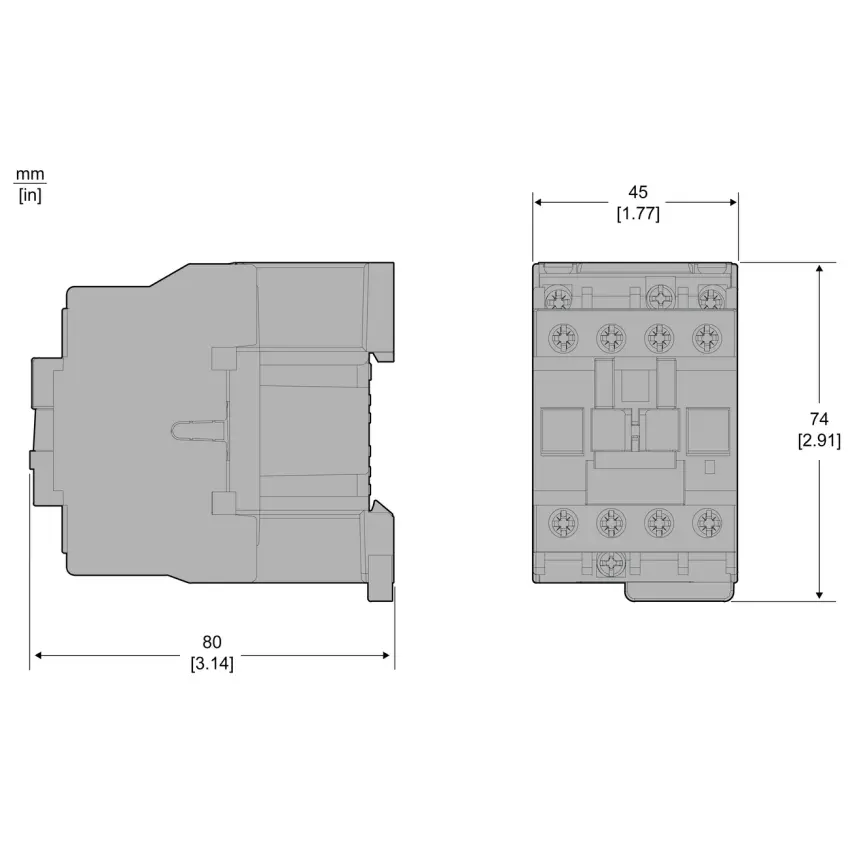

Šířka: 45 mm

Hloubka: 80 mm

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Stykač TeSys EasyPact TVS, 3P, 6 A, cívka 24 V AC – kompaktní řešení pro spolehlivé spínání motorů. Je určen pro spolehlivé spínání třífázových motorových obvodů až do 6 A při napětí do 440 V.

Nabízí cívku na 24 V AC s frekvencí 50/60 Hz, vestavěný pomocný kontakt (1x zavírací), šroubové svorky pro snadné zapojení a montáž na DIN lištu. Díky vysoké elektrické (1,4 milionu cyklů) a mechanické (10 milionů cyklů) životnosti je ideální volbou pro standardní provoz s až 1800 cykly za hodinu. Výrobek splňuje přísné mezinárodní normy (IEC, CCC, EAC) a je součástí ekologického programu Green Premium (RoHS/REACH). Pracovní teplota od -5 °C do +55 °C, bez snížení výkonu do výšky 3000 m.

Klíčové vlastnosti

  • 3pólové provedení pro motory do 6 A / 2,2 kW při 440 V
  • Cívka 24 V AC, 50/60 Hz
  • Vestavěný pomocný kontakt 1x NO
  • Šroubové svorky pro snadné připojení
  • Montáž na DIN lištu
  • Elektrická životnost 1,4 milionu cyklů (AC-3)
  • Mechanická životnost 10 milionů cyklů
  • Provozní rychlost až 1800 cyklů/hod
  • Pracovní teplota: -5 °C až +55 °C
  • Certifikace: IEC, CCC, EAC
  • Ekologický certifikát Green Premium (RoHS/REACH)
  • Bez snížení výkonu do nadmořské výšky 3000 m
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
Všechny parametry
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
