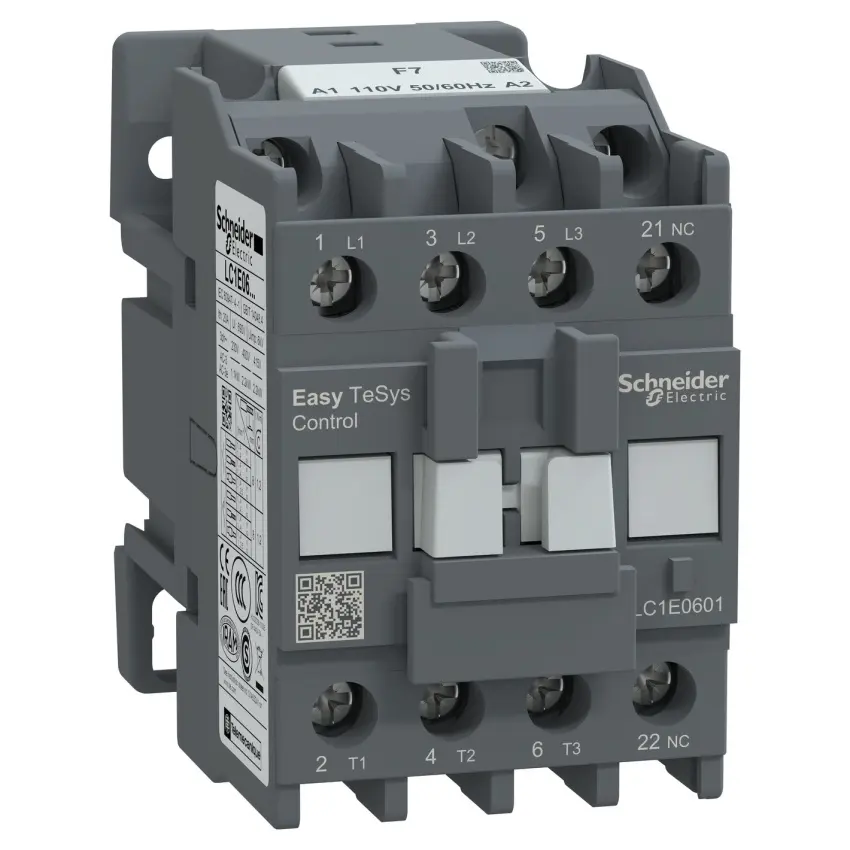

SCHNEIDER TESYS E LC1E0601F7 STYKAČ 3P 6A 1V CÍVKA 110V AC 50/60HZ

Stykač TeSys EasyPact TVS, 3P, 6 A, cívka 110 V AC – kompaktní a spolehlivý stykač pro mot... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480965 Zkopírováno

Kód dodavatele: LC1E0601F7 Zkopírováno

EAN: 3606480649929 Zkopírováno

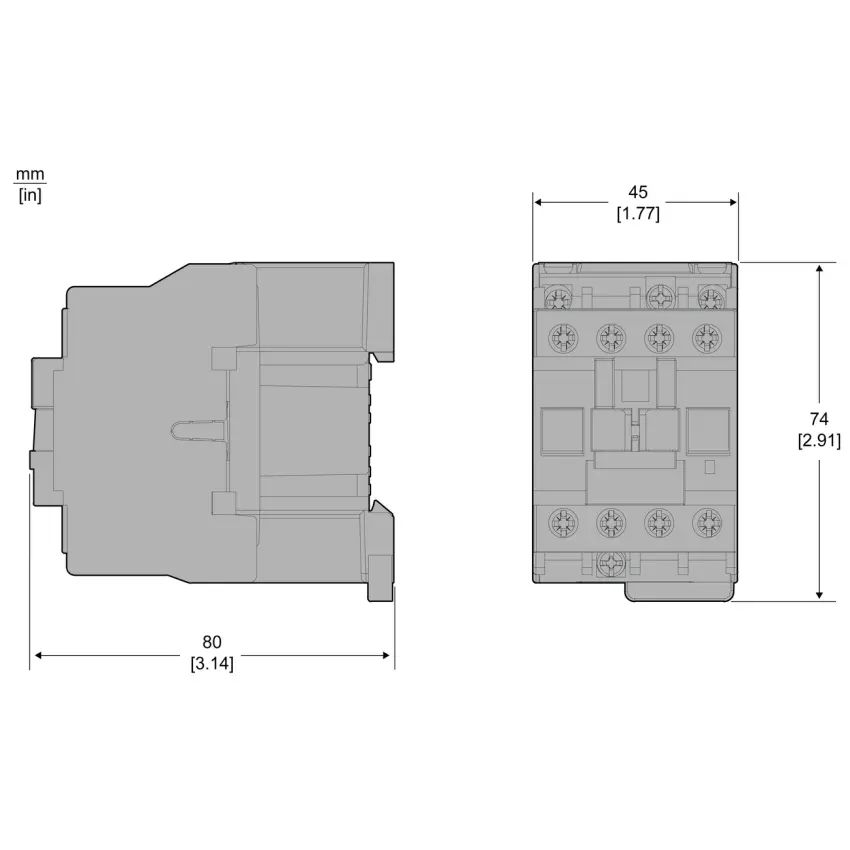

Šířka: 45 mm

Hloubka: 80 mm

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Stykač TeSys EasyPact TVS, 3P, 6 A, cívka 110 V AC – kompaktní a spolehlivý stykač pro motorové aplikace. Je určen pro spínání třífázových motorů do 6 A / 2,2 kW při napětí do 440 V.

Je vybaven cívkou s napětím 110 V AC (50/60 Hz) a jedním vestavěným pomocným kontaktem (1x NO). Připojení zajišťují šroubové svorky, které umožňují snadnou instalaci. Kompaktní konstrukce se šířkou 45 mm je vhodná pro provozní rychlost až 1800 cyklů za hodinu. Stykač poskytuje vysokou spolehlivost s elektrickou životností 1,4 milionu cyklů (AC-3) a mechanickou životností 10 milionů cyklů. Umožňuje montáž na DIN lištu a je určen pro provoz v rozmezí teplot -5 °C až +55 °C. Bez ztráty výkonu pracuje i ve výškách do 3000 m. Produkt splňuje normy IEC, CCC a EAC a je součástí ekologické iniciativy Green Premium (RoHS/REACH).

Klíčové vlastnosti

  • 3pólový stykač pro motory do 6 A / 2,2 kW při 440 V
  • Cívka 110 V AC, 50/60 Hz
  • Vestavěný pomocný kontakt: 1x NO
  • Elektrická životnost: 1,4 milionu cyklů (AC-3)
  • Mechanická životnost: 10 milionů cyklů
  • Šroubové svorky pro snadné připojení
  • Šířka: 45 mm
  • Provozní rychlost až 1800 cyklů/hod
  • Montáž na DIN lištu
  • Provozní teplota: -5 °C až +55 °C
  • Bez snížení výkonu do nadmořské výšky 3000 m
  • Certifikace: IEC, CCC, EAC
  • Ekologický certifikát Green Premium (RoHS/REACH)
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 110 - 110 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 110 - 110 V
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
