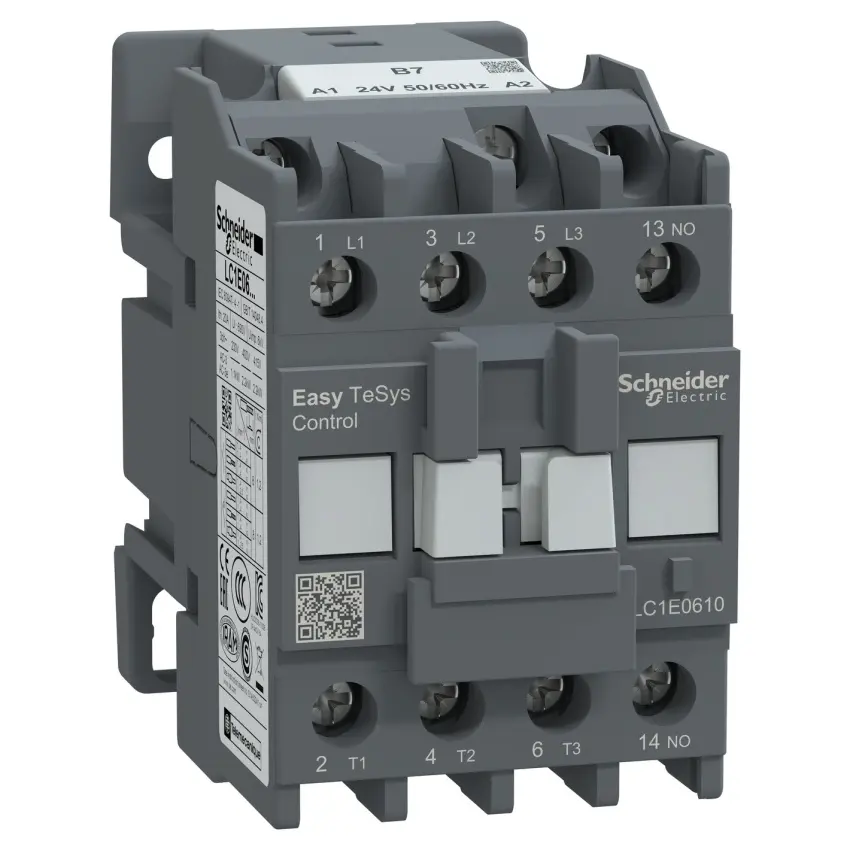

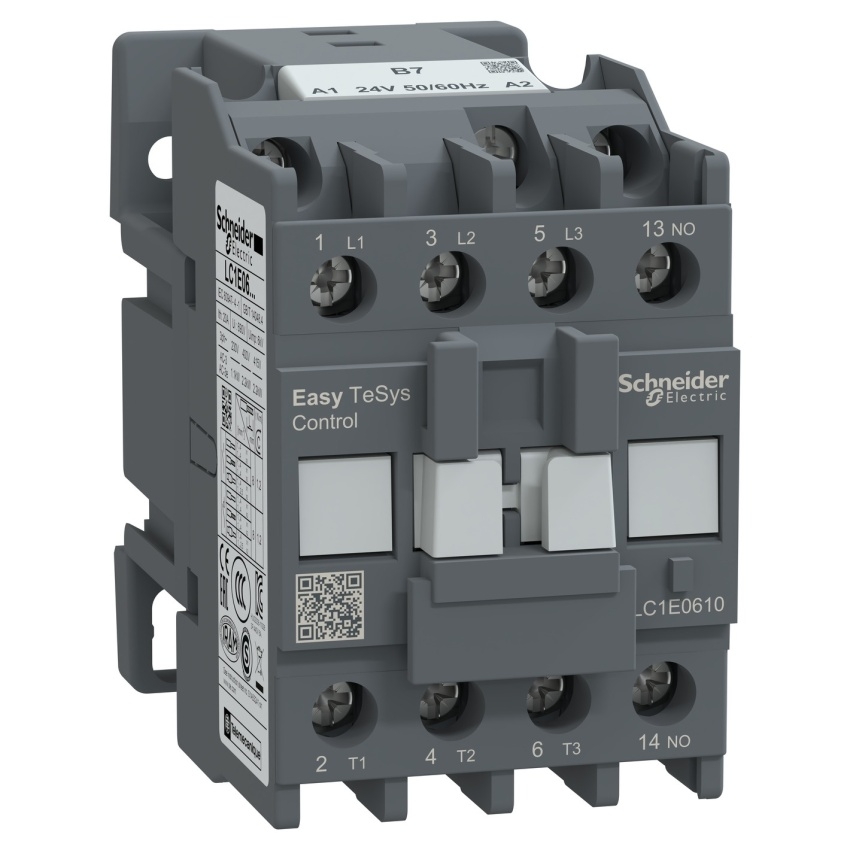

SCHNEIDER TESYS E LC1E0610B7 STYKAČ 3P 6A 1Z CÍVKA 24V AC 50/60HZ

Stykač TeSys EasyPact TVS, 3P, 6 A, cívka 24 V AC – efektivní řešení pro spínání motorovýc... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480967 Zkopírováno

Kód dodavatele: LC1E0610B7 Zkopírováno

EAN: 3606480650253 Zkopírováno

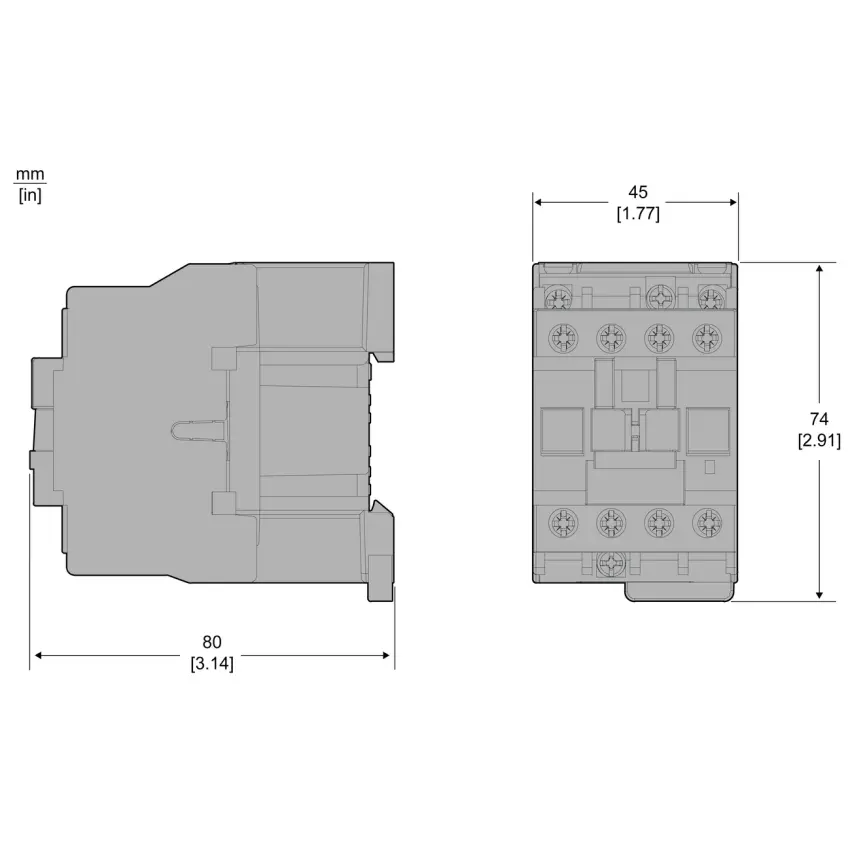

Šířka: 45 mm

Hloubka: 80 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Stykač TeSys EasyPact TVS, 3P, 6 A, cívka 24 V AC – efektivní řešení pro spínání motorových obvodů. Je třípólové zařízení určené pro ovládání motorových aplikací s proudem do 6 A a výkonem až 2,2 kW při napětí do 440 V.

Vybaven cívkou 24 V AC s frekvencí 50/60 Hz a jedním vestavěným pomocným kontaktem (1x NO), umožňuje jednoduché a bezpečné připojení pomocí šroubových svorek. Jeho šířka 45 mm a schopnost zvládnout až 1800 cyklů za hodinu jej činí ideálním pro průmyslové i komerční prostředí. Nabízí vysokou mechanickou (10 milionů cyklů) i elektrickou (1,4 milionu cyklů AC-3) životnost. Lze jej bez problémů provozovat v teplotním rozsahu -5 °C až +55 °C a v nadmořské výšce až 3000 m bez snížení výkonu. Produkt splňuje normy IEC, CCC, EAC a patří do ekologického programu Green Premium (RoHS/REACH).

Klíčové vlastnosti

  • 3pólový stykač pro motory do 6 A / 2,2 kW při 440 V
  • Cívka 24 V AC, 50/60 Hz
  • Vestavěný pomocný kontakt: 1x NO
  • Šroubové svorky pro snadné připojení
  • Šířka zařízení: 45 mm
  • Provozní rychlost: až 1800 cyklů za hodinu
  • Elektrická životnost: 1,4 milionu cyklů (AC-3)
  • Mechanická životnost: 10 milionů cyklů
  • Provozní teplota: -5 °C až +55 °C
  • Bez snížení výkonu do výšky 3000 m n. m.
  • Montáž na DIN lištu
  • Certifikace: IEC, CCC, EAC
  • Ekologický certifikát Green Premium (RoHS/REACH)
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
Všechny parametry
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
