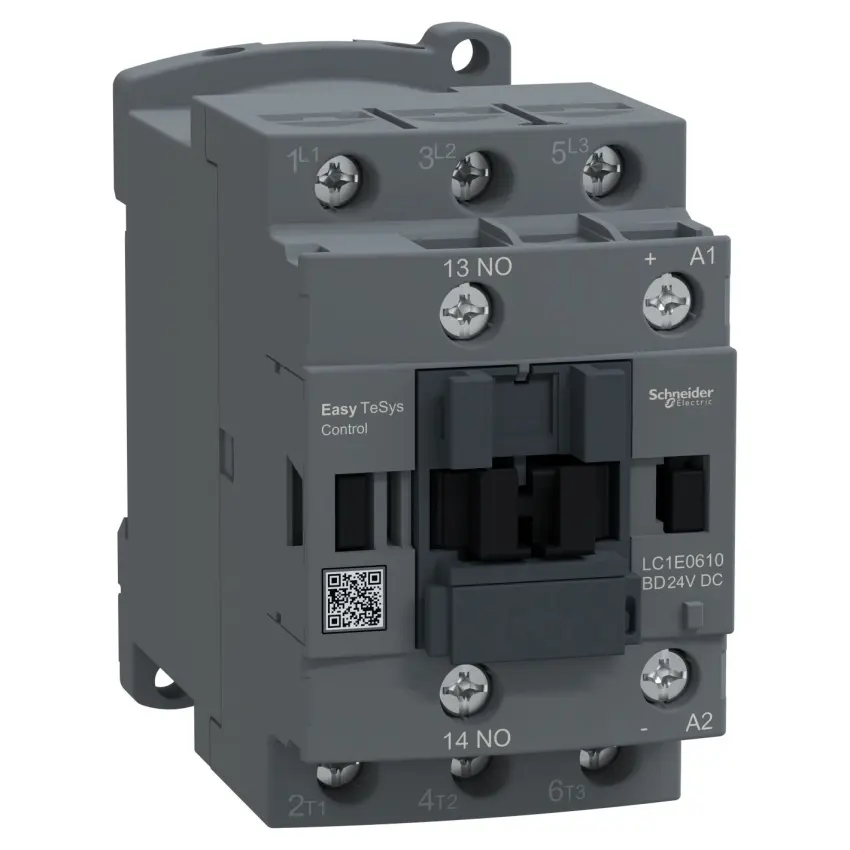

SCHNEIDER TESYS E LC1E0610BD STYKAČ 3P 06A 1Z CÍVKA 24V DC

Stykač Easy TeSys Control LC1E, 3P, 6 A, cívka 24 V DC – kompaktní stykač pro spolehlivé ř... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480968 Zkopírováno

Kód dodavatele: LC1E0610BD Zkopírováno

EAN: 3606487144403 Zkopírováno

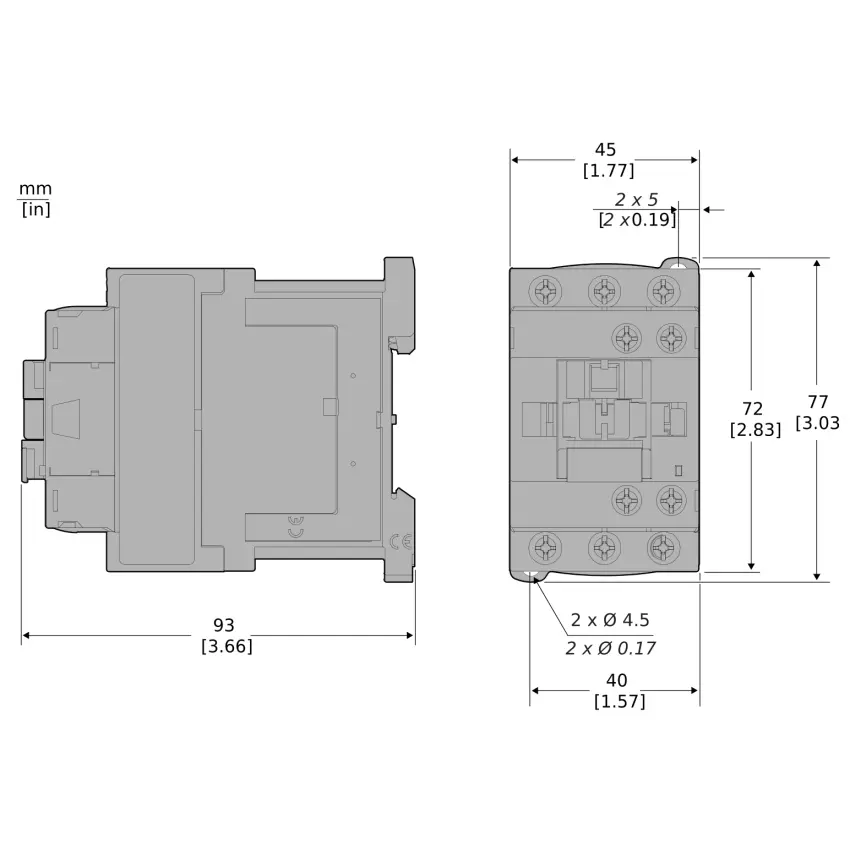

Šířka: 45 mm

Hloubka: 93 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Stykač Easy TeSys Control LC1E, 3P, 6 A, cívka 24 V DC – kompaktní stykač pro spolehlivé řízení motorů. Je určen pro efektivní spínání třífázových motorových obvodů s proudem do 6 A a výkonem až 2,2 kW při napětí do 440 V.

Tento třípólový stykač je vybaven cívkou 24 V DC a jedním vestavěným pomocným kontaktem (1x NO). Díky šroubovým svorkám umožňuje rychlé a bezpečné napájecí a řídicí připojení. Kompaktní rozměry 74 × 1 × 80 mm umožňují snadnou montáž na DIN lištu nebo pomocí šroubů. Stykač poskytuje vysokou spolehlivost s elektrickou životností 1,4 milionu cyklů (AC-3) a mechanickou životností 10 milionů cyklů. Je plně funkční v rozsahu teplot -5 °C až +55 °C a bez snížení výkonu až do nadmořské výšky 3000 m. Výrobek splňuje mezinárodní normy IEC, CE, EAC a odpovídá ekologickému standardu Green Premium (RoHS/REACH).

Klíčové vlastnosti

  • 3pólové provedení pro zátěže do 6 A / 2,2 kW při 440 V
  • Cívka 24 V DC
  • Vestavěný pomocný kontakt: 1x NO
  • Šroubové svorky pro napájecí a řídicí připojení
  • Kompaktní rozměry: 74 × 1 × 80 mm (V × Š × H)
  • Montáž na DIN lištu nebo upevnění pomocí šroubů
  • Elektrická životnost: 1,4 milionu cyklů (AC-3)
  • Mechanická životnost: 10 milionů cyklů
  • Provozní teplota: -5 °C až +55 °C
  • Bez snížení výkonu do výšky 3000 m n. m.
  • Certifikace: IEC, CE, EAC
  • Ekologický certifikát Green Premium (RoHS/REACH)
Název parametru Hodnota
Šířka 45 mm
Hloubka 93 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 77 mm
Druh napětí pro ovládání DC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
Všechny parametry
Název parametru Hodnota
Šířka 45 mm
Hloubka 93 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 77 mm
Druh napětí pro ovládání DC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
